关系代数及演算¶

关系代数概述¶

• 运算的三要素：运算对象、运算符、运算结果

• 关系代数的运算对象是关系，运算结果亦为关系

• 关系代数中使用的运算符包括四类：集合运算符、专门的关系运算符、比较运算符、逻辑运算符

• 关系代数的运算按照运算符的不同可分为：

  • 传统的集合运算：将关系视为元组的集合，其运算是从关系的“水平”方向，即行的角度进行的。

  • 专门的关系运算：不仅涉及行，还涉及列。

关系代数运算符¶

• 集合运算符

  • 差（Difference）：\(R - S\)

  • 并（Union）：\(R \cup S\)

  • 交（Intersection）：\(R \cap S\)

  • 广义笛卡尔积（Extended Cartesian Product）：\(R \times S\)

• 专门的关系运算符

  • 选择（Select）：\(\sigma_F(R)\)

  • 投影（Project）：\(\pi_A(R)\)

  • 连接（Join）：\(R \bowtie S\)

  • 除（Divide）：\(R \div S\)

• 比较运算符

  • 等于（Equal）：\(R = S\)

  • 不等于（Not Equal）：\(R \neq S\)

  • 大于（Greater Than）：\(R > S\)

  • 小于（Less Than）：\(R < S\)

  • 大于等于（Greater Than or Equal）：\(R \geqslant S\)

  • 小于等于（Less Than or Equal）：\(R \leqslant S\)

• 逻辑运算符

  • 与（And）：\(R \wedge S\)

  • 或（Or）：\(R \vee S\)

  • 非（Not）：\(\neg R\)

传统的集合运算¶

集合 & 数学符号与逻辑命题 - 集合

• 传统的集合运算是二目（目或度）运算。

• \(R\) 为 \(n\) 目关系，\(S\) 为 \(m\) 目关系，\(t_r \in R\)，\(t_s \in S\)，\(t_r \frown t_s\) 称为元组的连接，是一个 \(n + m\) 列的元组，前 \(n\) 个分量为 \(R\) 中的一个 \(n\) 元组，后 \(m\) 个分量为 \(S\) 中的一个 \(m\) 元组。

• 设关系 \(R\) 和关系 \(S\) 具有相同的目 \(n\) 即两个关系都具有 \(n\) 个属性），且相应的属性取自同一个域，则可以定义并、差、交、广义笛卡尔积运算。

并¶

差¶

交¶

广义笛卡尔积¶

专门的关系运算¶

• 设关系模式为 \(R(A_1, A_2, \cdots, A_n)\)，它的关系设为 \(R\)，\(t \in R\)（\(t\) 是 \(R\) 中的元组），\(t[A_i]\) 表示元组 \(t\) 在第 \(i\) 个属性上的一个分量。

• 若 \(A = \{A_{i1}, A_{i2}, \cdots, A_{ik}\}\)，其中 \(A_{ij}\) 是 \(R\) 的属性，是 \(A_1, A_2, \cdots, A_n\) 中的一部分，则 \(A\) 是 \(R\) 的属性列或域列。

• 象集（Image Set）：给定一个关系 \(R\)（\(X,Z\) 为属性组）和 \(x\) 上的一个值 \(d\)，则 \(x\) 在 \(R\) 中的象集 \(Z_x\) 为 \(R\) 中属性组 \(Z\) 上值为 \(d\) 的诸元组在 \(U\) 上构成的集合。

选择¶

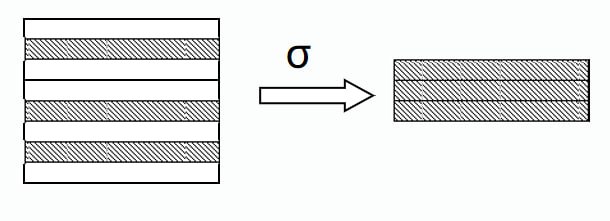

选择（Select）又称为限制（Restriction），它是在关系 \(R\) 中选择满足给定条件的元组，记作：

• 其中 \(F\) 是选择条件，是元组上的逻辑表达式，取逻辑值“真”或“假”。

• \(F\) 的表示形式为 \(A_i \theta v\) 或 \(A_i \theta A_j\)，其中 \(A_i\) 是属性，\(\theta\) 是比较运算符，\(v\) 是常量，\(A_i\) 和 \(A_j\) 是属性。

投影¶

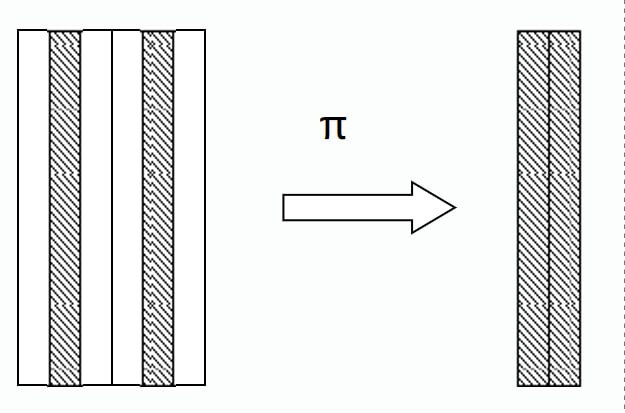

关系 \(R\) 上的投影（Project）是从 \(R\) 中选择若干属性列组成新的关系，记作：

其中 \(A\) 为 \(R\) 中的字段名（属性列）。

• 投影操作主要是从列的角度进行运算

• 投影之后不仅取消了原关系中的某些列，而且可能取消某些元组（避免重复行）

连接¶

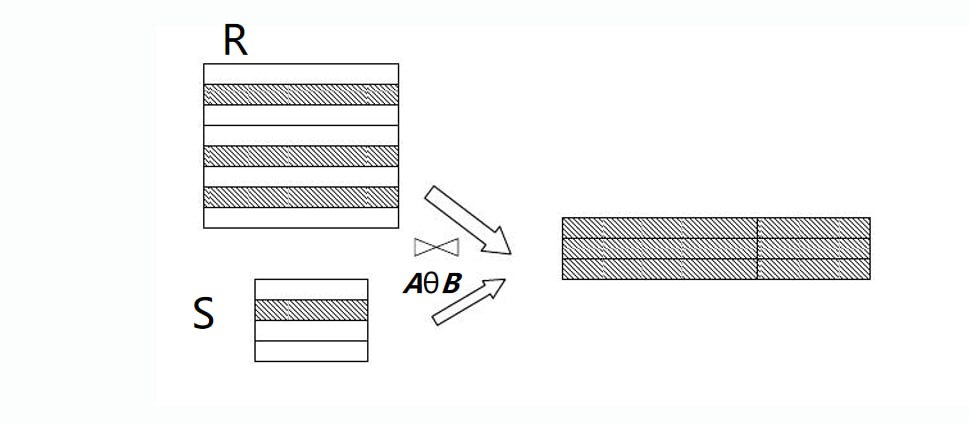

连接（Join）也称为θ连接（θ Join），它是从两个关系的广义笛卡尔积中选取属性间满足一定条件的元组，记作：

其中 \(A\) 和 \(B\) 分别是关系 \(R\) 和 \(S\) 中度数相等且可比的属性列，\(\theta\) 是比较运算符。

等值连接¶

等值连接是连接的一种特殊情况，其中 \(\theta\) 为等于号（\(=\)），记作：

自然连接¶

自然连接是一种特殊的等值连接，它要求关系 \(R\) 和 \(S\) 中进行比较的分量必须是相同的属性组，且在结果中把重复的字段去掉。

若 \(R\) 和 \(S\) 具有相同的属性组 \(B\)，则自然连接可以记作：

一般连接¶

一般连接操作是从行的角度进行运算，相比较自然连接，一般连接不要求关系 \(R\) 和 \(S\) 中进行比较的分量必须是相同的属性组，且在结果中不把重复的字段去掉，因此后者是同时从行和列的角度进行运算。

外连接¶

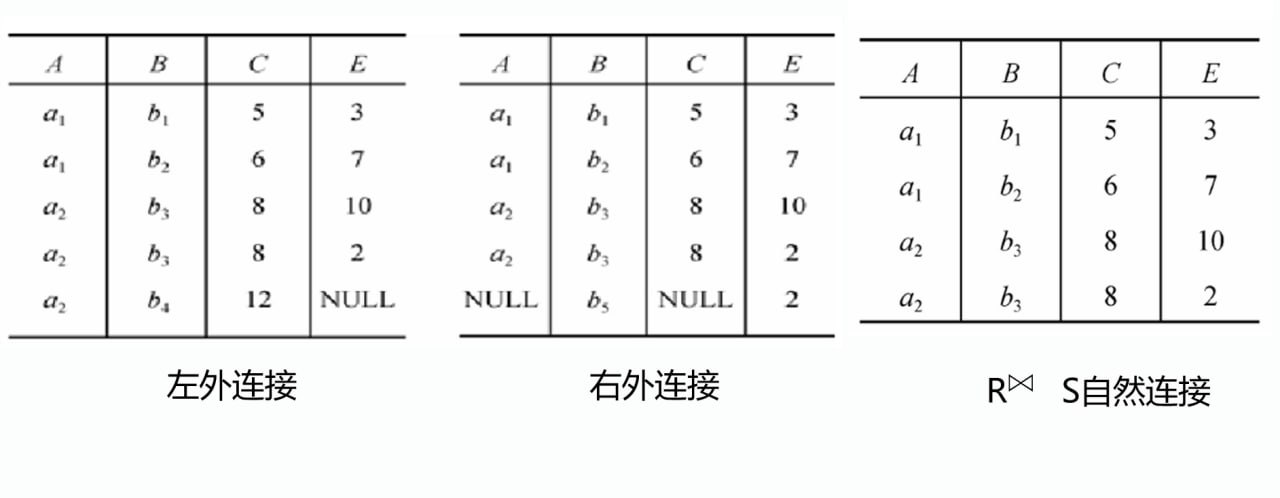

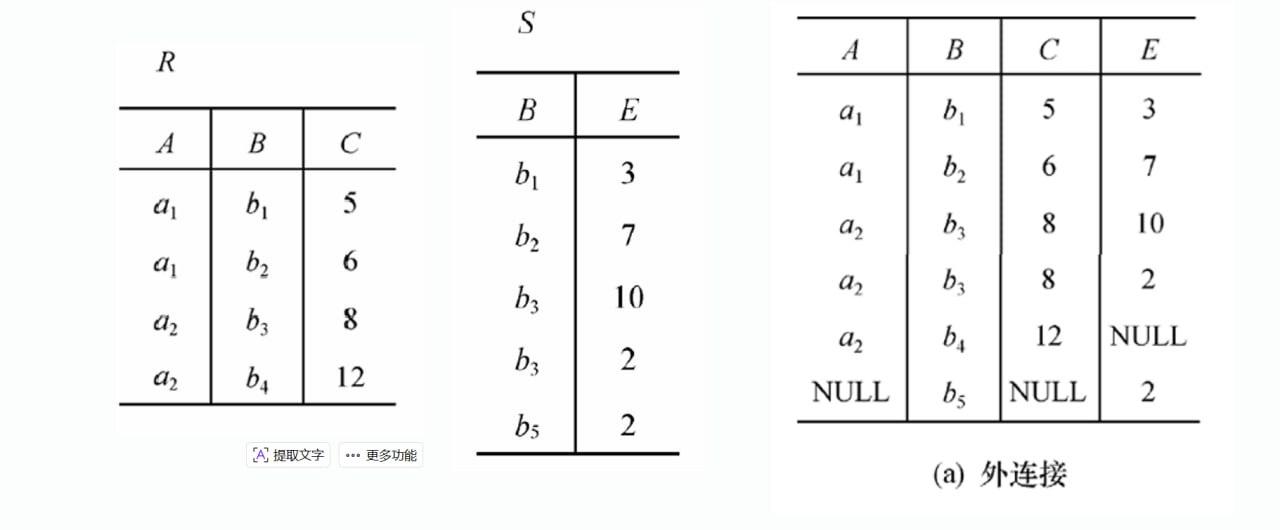

• 外连接（Outer Join）：如果把舍弃的元组也保存在结果关系中，而在其他属性上填空值(Null)，这种连接就叫做外连接。





• 左外连接（Left Outer Join）：如果只把左边关系R中要舍弃的元组保留就叫做左外连接。

• 右外连接（Right Outer Join）：如果只把右边关系S中要舍弃的元组保留就叫做右外连接。

除运算¶

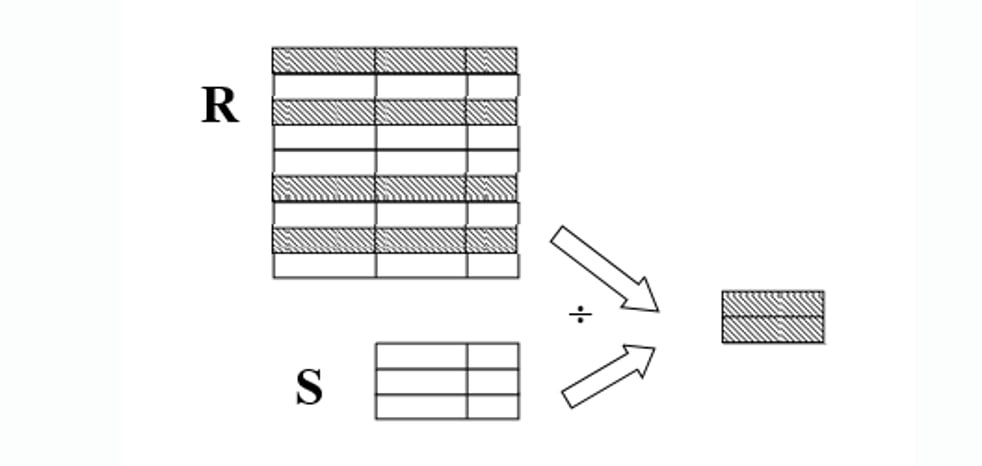

给定关系 \(R(X, Y)\) 和 \(S(Y, Z)\)，其中 \(X, Y, Z\) 为属性组。\(R\) 中的 \(Y\) 与 \(S\) 中的 \(Y\) 可以有不同的字段名，但必须出自相同的域集。\(R\) 与 \(S\) 的除运算得到一个新的关系 \(P(X)\)，\(P\) 是 \(R\) 中满足下列条件的元组在 \(X\) 字段名上的投影：元组在 \(X\) 上分量值 \(x\) 的象集 \(Y_x\) 包含 \(S\) 在 \(Y\) 上投影的集合。

其中 \(Y_x\) 是 \(x\) 在 \(R\) 中的象集，\(x = t_r[X]\)。

• 除法运算常用于求解“查询...全部的/所有的...”这样具有“全称量词”的查询问题。

• 除操作同时从行和列的角度进行运算。

关系除法运算的实现¶

1. 将被除关系的属性分为象集属性和结果属性：与除关系相同的属性属于象集属性，不相同的属性属于结果属性。

2. 在除关系中，对与被除关系相同的属性（象集属性）进行投影，得到除目标数据集。

3. 将被除关系分组，原则是结果属性值一样的元组分为一组。

4. 逐一考察每个组，如果它的象集属性值中包括除目标数据集，则对应的结果属性值应属于该除法运算结果集。

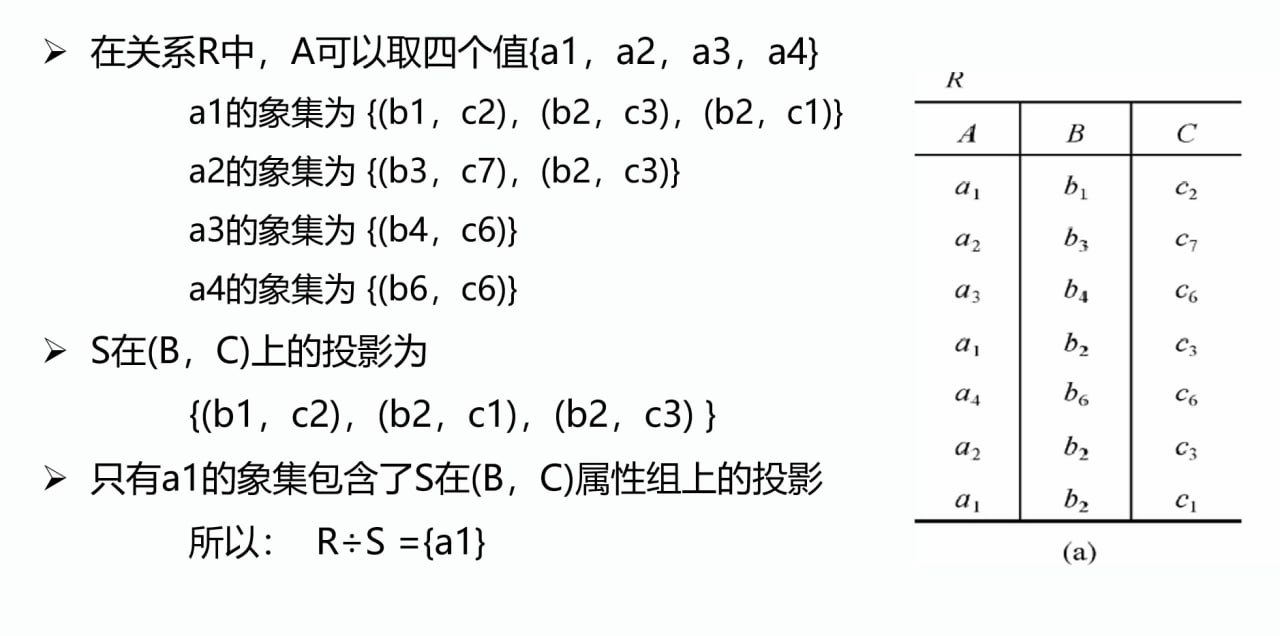

Example

课本定义 vs 真实数据库¶

关系代数里常说「先笛卡尔积再按条件选」（便于定义 \(\theta\) 连接）。真正执行时，优化器几乎不会真的先做出巨大中间结果，而是尽量 先过滤、再连接，并用索引等加速——否则数据稍大就会内存/磁盘爆掉。
