汇编中的程序控制流¶
程序控制语句是指在程序执行过程中, 根据特定条件决定程序执行路径的语句.
在C语言中, 常见的程序控制语句包括条件分支语句(如if、switch)和循环语句(如for、while、do-while). 此外还有转向类语句(如goto、break、continue), 但与前两者在本质上并无太大区别(至于为什么这么说, 看完本文就知道了), 本文主要关注前面两者.
在了解了汇编基础后, 就可以进一步学习C程序中的程序控制语句在汇编中长什么样了. 在逆向工程与二进制分析中, 这部分知识尤为重要.
条件分支¶
其实这部分内容在学习x86汇编基础时就已经有所涉及, 本质上是基于cmp指令和标志位的条件跳转.
假设有以下C代码:
int sub(int a, int b)
{
return (a > b) ? (a - b) : (b - a);
}
int add(int a, int b)
{
return a + b;
}
int main()
{
int a = 5;
int b = 6;
int mode = 1;
switch (mode) {
case 0:
return add(a, b);
case 1:
return sub(a, b);
default:
return 0;
}
}
使用以下命令将其编译为可执行文件:
gcc branch.c -o branch.out
为了模拟真实的逆向分析流程, 这里我们不添加调试信息(-g参数).
反汇编静态分析¶
接下来反汇编生成的可执行文件:
objdump -drwC -Mintel branch.out > exec.s
这里可以发现, 这时生成的反汇编文本比学习基础汇编时针对目标文件(.o)的反汇编要复杂得多, 因为它包含了完整的可执行文件的各个部分, 包括初始化代码、全局构造函数、全局析构函数等.
我们只需关注主逻辑部分即可. 其中switch被编译器翻译成了"逐个cmp + je"的比较链(分支较多且case值密集时, 编译器可能改用跳转表):
000000000000114f <main>:
114f: 55 push rbp
1150: 48 89 e5 mov rbp,rsp
1153: 48 83 ec 10 sub rsp,0x10
1157: c7 45 f4 05 00 00 00 mov DWORD PTR [rbp-0xc],0x5
115e: c7 45 f8 06 00 00 00 mov DWORD PTR [rbp-0x8],0x6
1165: c7 45 fc 01 00 00 00 mov DWORD PTR [rbp-0x4],0x1
116c: 83 7d fc 00 cmp DWORD PTR [rbp-0x4],0x0
┌── 1170: 74 08 je 117a <main+0x2b>
│ 1172: 83 7d fc 01 cmp DWORD PTR [rbp-0x4],0x1
┌─┼── 1176: 74 13 je 118b <main+0x3c>
┌─┼─┼── 1178: eb 22 jmp 119c <main+0x4d>
│ │ └─▶ 117a: 8b 55 f8 mov edx,DWORD PTR [rbp-0x8]
│ │ 117d: 8b 45 f4 mov eax,DWORD PTR [rbp-0xc]
│ │ 1180: 89 d6 mov esi,edx
│ │ 1182: 89 c7 mov edi,eax
│ │ 1184: e8 b2 ff ff ff call 113b <add>
┌───┼─┼──── 1189: eb 16 jmp 11a1 <main+0x52>
│ │ └───▶ 118b: 8b 55 f8 mov edx,DWORD PTR [rbp-0x8]
│ │ 118e: 8b 45 f4 mov eax,DWORD PTR [rbp-0xc]
│ │ 1191: 89 d6 mov esi,edx
│ │ 1193: 89 c7 mov edi,eax
│ │ 1195: e8 7f ff ff ff call 1119 <sub>
│ ┌─┼────── 119a: eb 05 jmp 11a1 <main+0x52>
│ │ └─────▶ 119c: b8 00 00 00 00 mov eax,0x0
└─┴───────▶ 11a1: c9 leave
11a2: c3 ret
左侧用折线标出了5条跳转:
-
1189→11a1:add分支返回前, 跳到公共出口. -
119a→11a1:sub分支返回前, 跳到公共出口, 与上一条汇合. -
1178→119c: 两个case都不匹配, 跳到default. -
1176→118b:mode == 1, 跳到sub分支. -
1170→117a:mode == 0, 跳到add分支.
可对照下面的说明阅读.
-
0x116c:cmp [rbp-0x4], 0比较mode与case 0, 相等则je跳到add分支 -
0x1172:cmp [rbp-0x4], 1比较mode与case 1, 相等则je跳到sub分支 -
0x1178: 都不相等时无条件jmp到default分支(eax = 0) -
每个分支的
return都被翻译为"调用后jmp到公共出口11a1", 由leave; ret统一返回, 这也是上面提到的break/goto与普通跳转本质一致的原因
动态调试¶
接下来使用pwndbg开始调试, 以验证我们的关于反汇编代码的分析:
由于没有-g且默认开启PIE, 程序加载基址是随机化的, 不能直接按反汇编中的地址(如0x116c)下断点. 流程如下:
-
加载程序并停在入口, 用

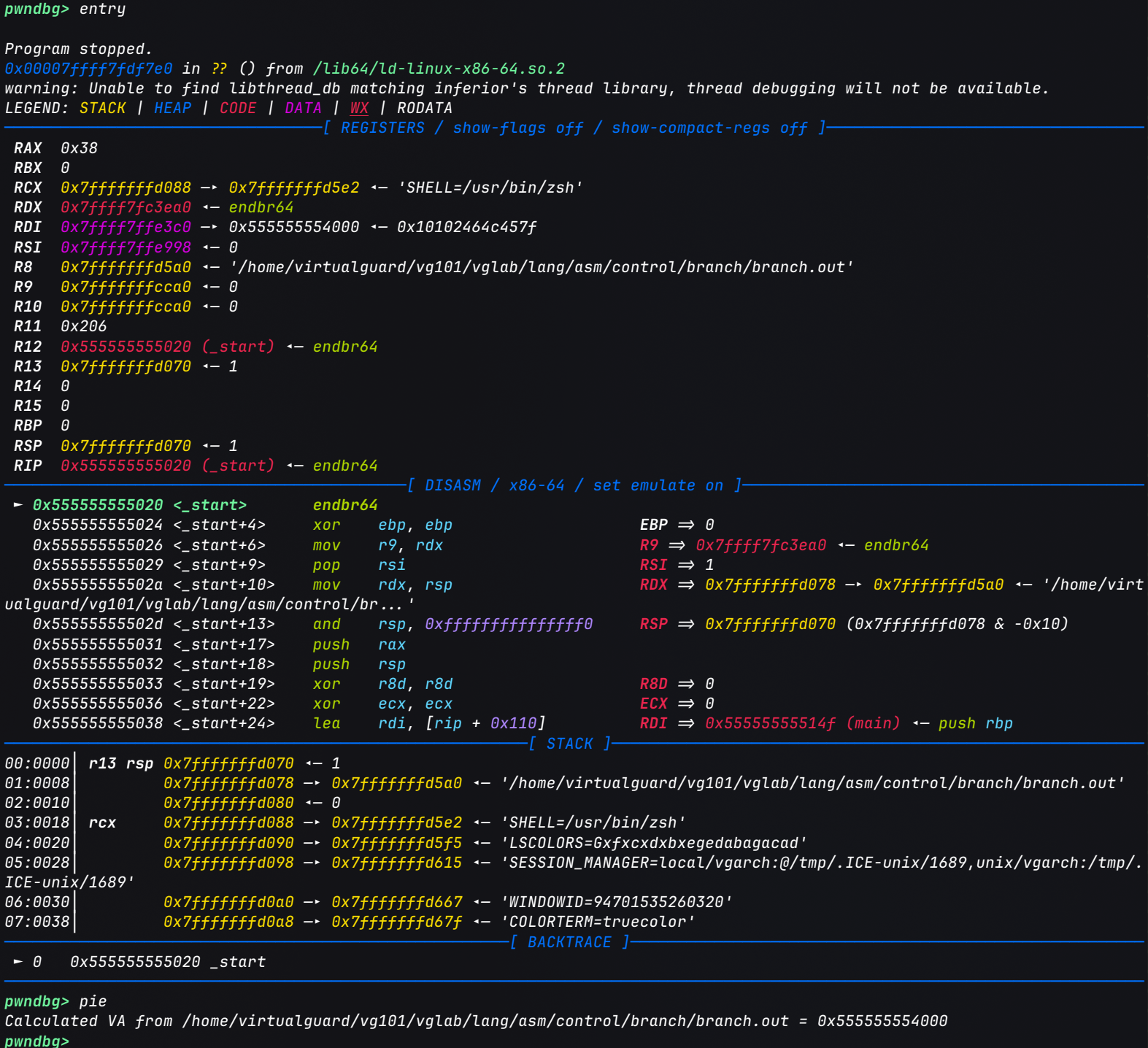

pie查看加载基址(本次为0x555555554000):pwndbg> starti pwndbg> entry pwndbg> pie Calculated VA from branch.out = 0x555555554000
-
基址 + 静态偏移即为运行时地址:

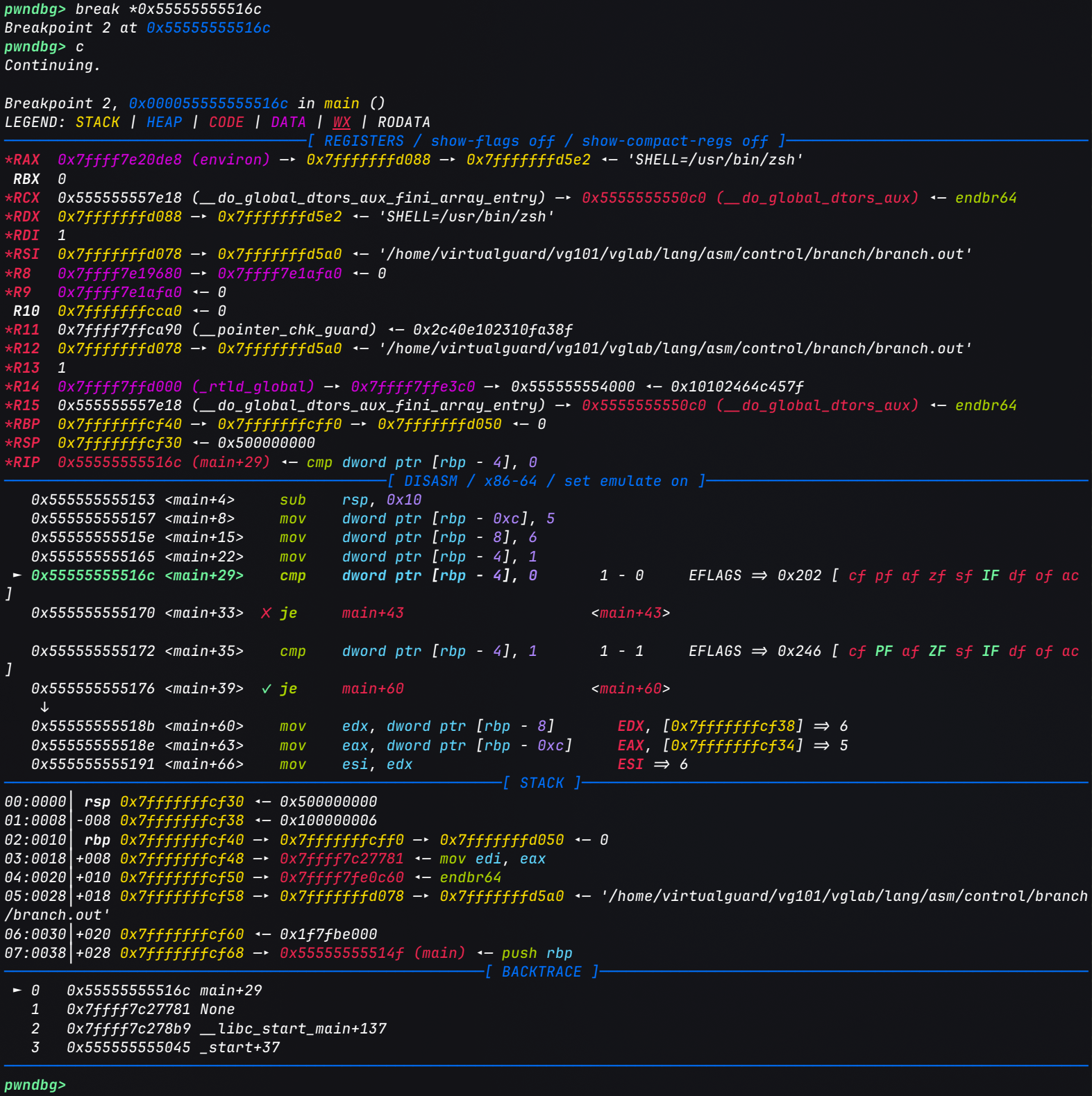

0x555555554000 + 0x116c = 0x55555555516c, 即第一条cmp, 在此下断点并运行:pwndbg> break *0x55555555516c pwndbg> c Breakpoint 1, 0x000055555555516c in main () -
此时

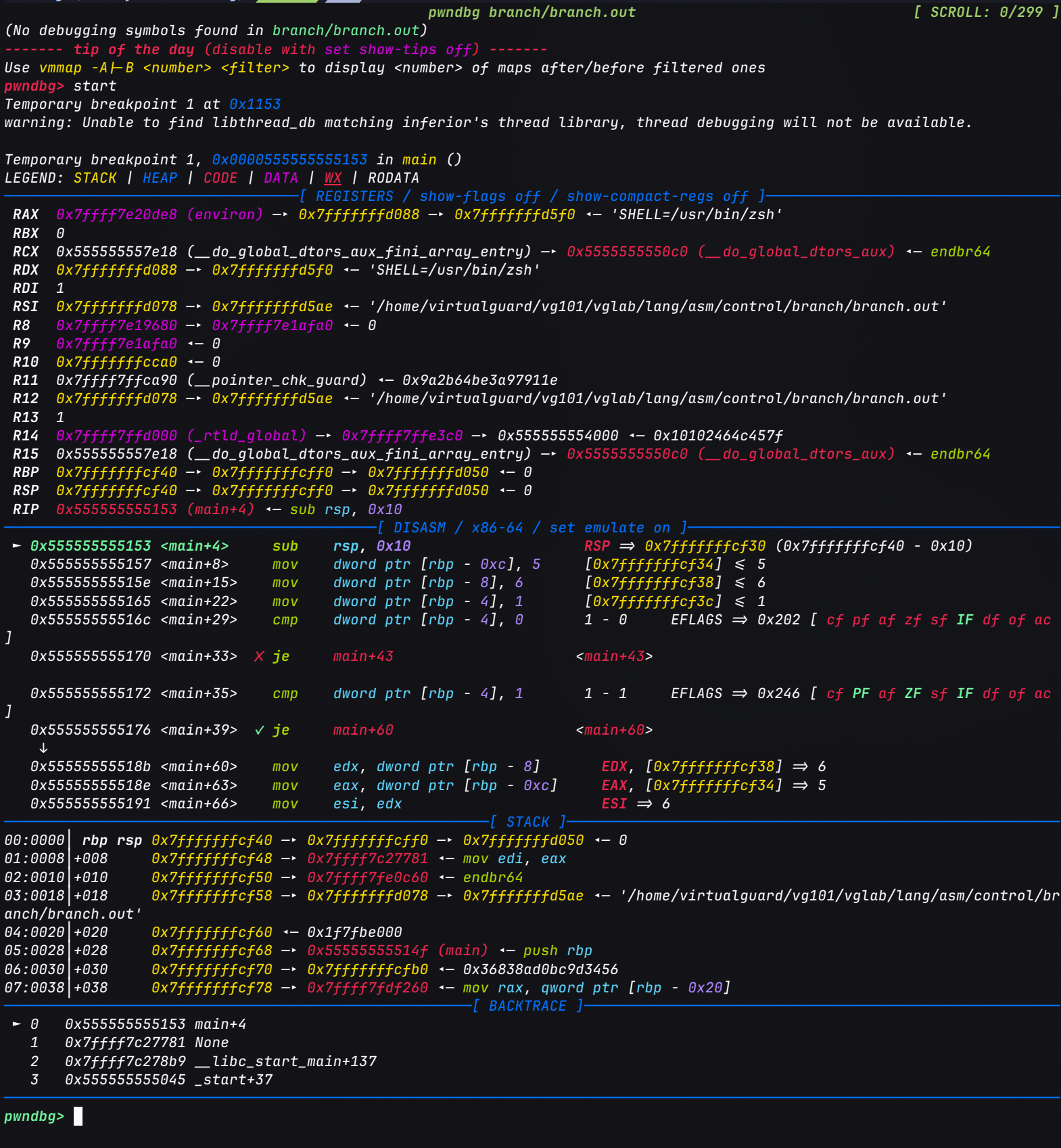

context的DISASM区域会基于当前栈上的值预测比较结果与跳转方向(✘表示不跳,✔表示跳):► 0x55555555516c <main+29> cmp dword ptr [rbp - 4], 0 1 - 0 0x555555555170 <main+33> ✘ je main+43 0x555555555172 <main+35> cmp dword ptr [rbp - 4], 1 1 - 1 0x555555555176 <main+39> ✔ je main+60 0x55555555518b <main+60> mov edx, dword ptr [rbp - 8] EDX => 6 0x55555555518e <main+63> mov eax, dword ptr [rbp - 0xc] EAX => 5 0x555555555195 call sub
mode = 1, 第一次比较不相等, 第二次相等, 因此预测会走向sub分支, 且传参为edi = 5,esi = 6.这里可以留意一下右侧的EFLAGS区域, 从图中来看
ZF标志位处于未置位状态, 直接影响je是否跳转.x86_64 EFLAGS
关于各标志位的含义和作用, 可参考x86-64汇编基础中的说明.
-
用

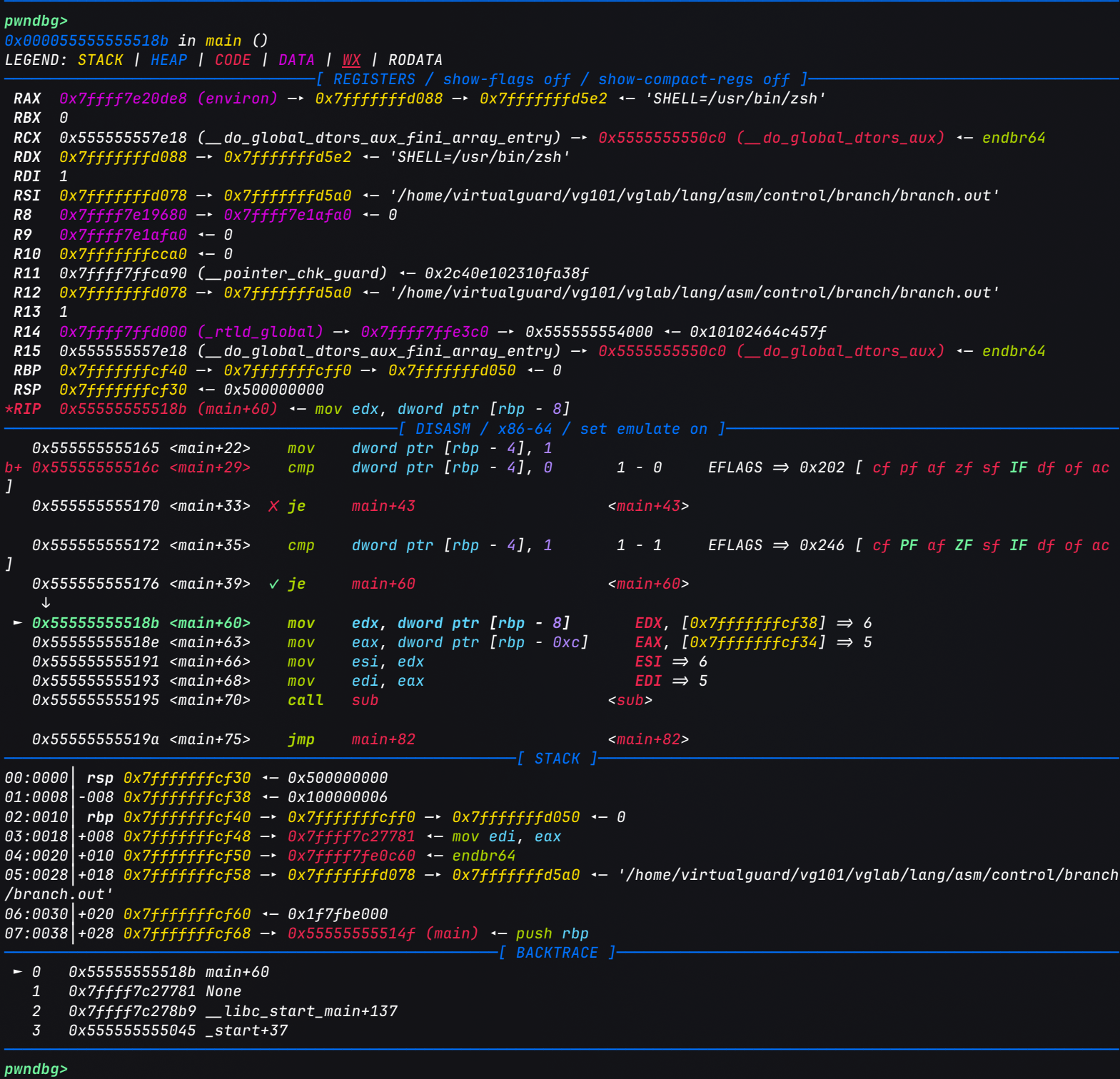

ni单步验证标志位变化. 执行完第一条cmp后ZF未置位,je不跳转; 执行完第二条cmp后ZF置位,je跳转:pwndbg> ni # 执行 cmp ..., 0 pwndbg> info registers eflags eflags 0x202 [ IF ] pwndbg> ni # je 不跳转, 到达第二条 cmp pwndbg> ni # 执行 cmp ..., 1 pwndbg> ni # je 跳转 pwndbg> info registers eflags rip eflags 0x246 [ PF ZF IF ] rip 0x55555555518b <main+60>
指令指针
rip最终落在main+60(静态地址0x118b), 这就与前文的分析一致了, 控制流确实进入了sub分支.
IDA静态分析¶
另外, 从上面的C程序中不难看出, sub函数也是具有分支结构的(三目运算符单行返回), 分析流程大体相同, 这里不再展开.
用IDA静态分析简单带过一下:

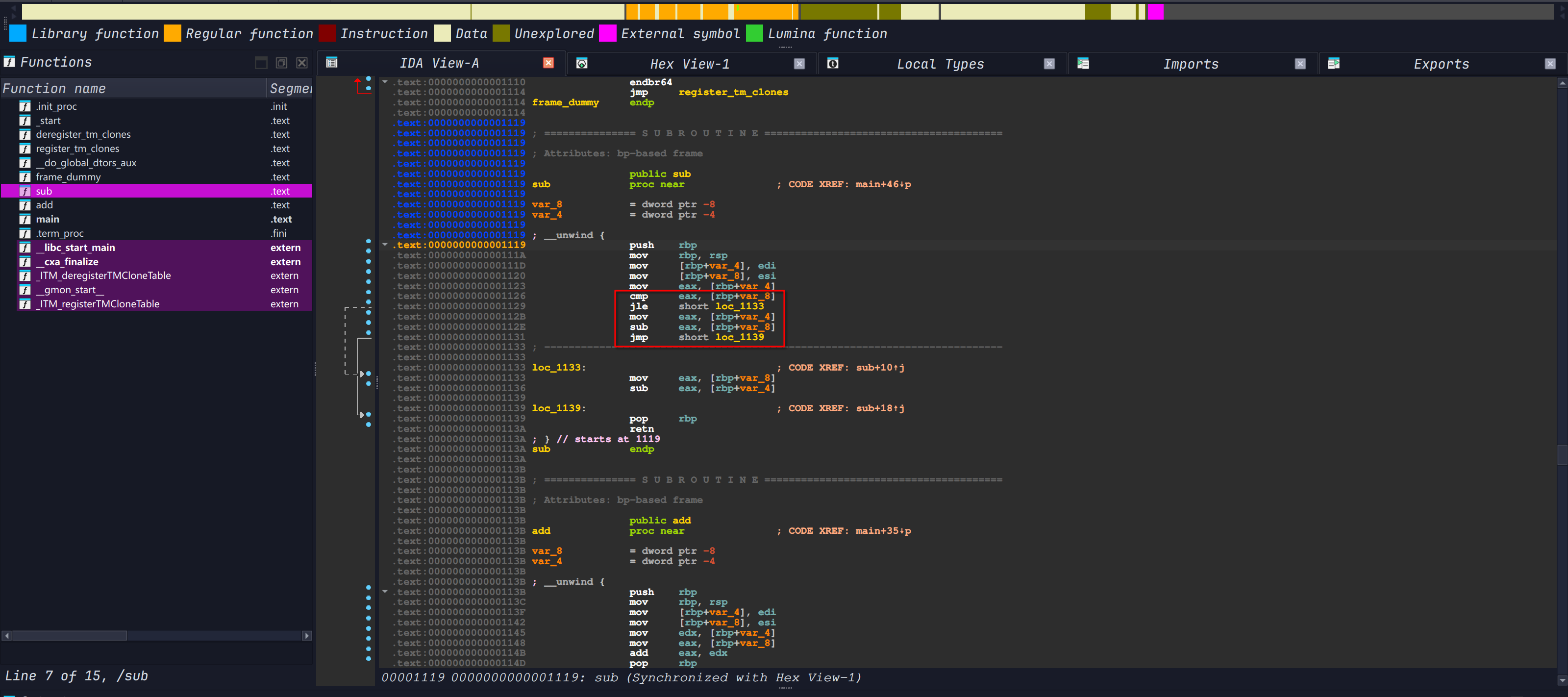

首先在IDA中找到sub函数的入口:
基于前面分析main函数的经验, 不难发现红色方框标记的就是sub函数中的分支点.
同时简单分析一下红色方框前的三个mov指令, 它们将sub函数的参数从寄存器搬到栈上, 为后续的比较和计算做准备.
这里寄存器存储的参数值的对应关系为: edi -> a(从寄存器写入栈上[rbp - 0x4]), esi -> b(从寄存器写入栈上[rbp - 0x8]), eax -> a(第三条mov指令将a的值从栈上写入寄存器eax作为左操作数).
接下来就是分支分析的核心部分了, 即红框内的五条指令(IDA中栈变量被命名为var_4=a, var_8=b):
cmp eax, [rbp+var_8] ; eax(a) - b, 只更新标志位
jle short loc_1133 ; a <= b 时跳到 loc_1133
mov eax, [rbp+var_4] ; 不跳转: eax = a
sub eax, [rbp+var_8] ; eax = a - b
jmp short loc_1139 ; 跳过另一分支, 到函数出口
-
cmp+jle: 比较a与b.jle是有符号"小于等于"跳转, 条件为ZF = 1或SF != OF(参见标志位与跳转指令对照表). 这里之所以用有符号跳转, 是因为a、b在C中是int. -
不跳转(
a > b): 顺序执行红框内的mov+sub, 得到a - b, 再由jmp跳过loc_1133, 直达loc_1139. -
跳转(
a <= b): 到达loc_1133, 执行mov eax, [rbp+var_8]+sub eax, [rbp+var_4], 得到b - a, 然后顺序落入loc_1139. 对应源码中的a <= b(a = 5,b = 6)的情况. -
loc_1139: 两条分支的汇合点,pop rbp; ret返回. 结果都放在eax中, 这就是返回值的约定.
可以看到, 三目运算符(a > b) ? (a - b) : (b - a)被翻译成了"条件跳转 + 两段代码 + 汇合点"的结构.
编译器为了让a > b(条件为真)的代码紧跟在比较之后, 把条件反转为jle, 这与前面if语句的翻译思路是一致的.

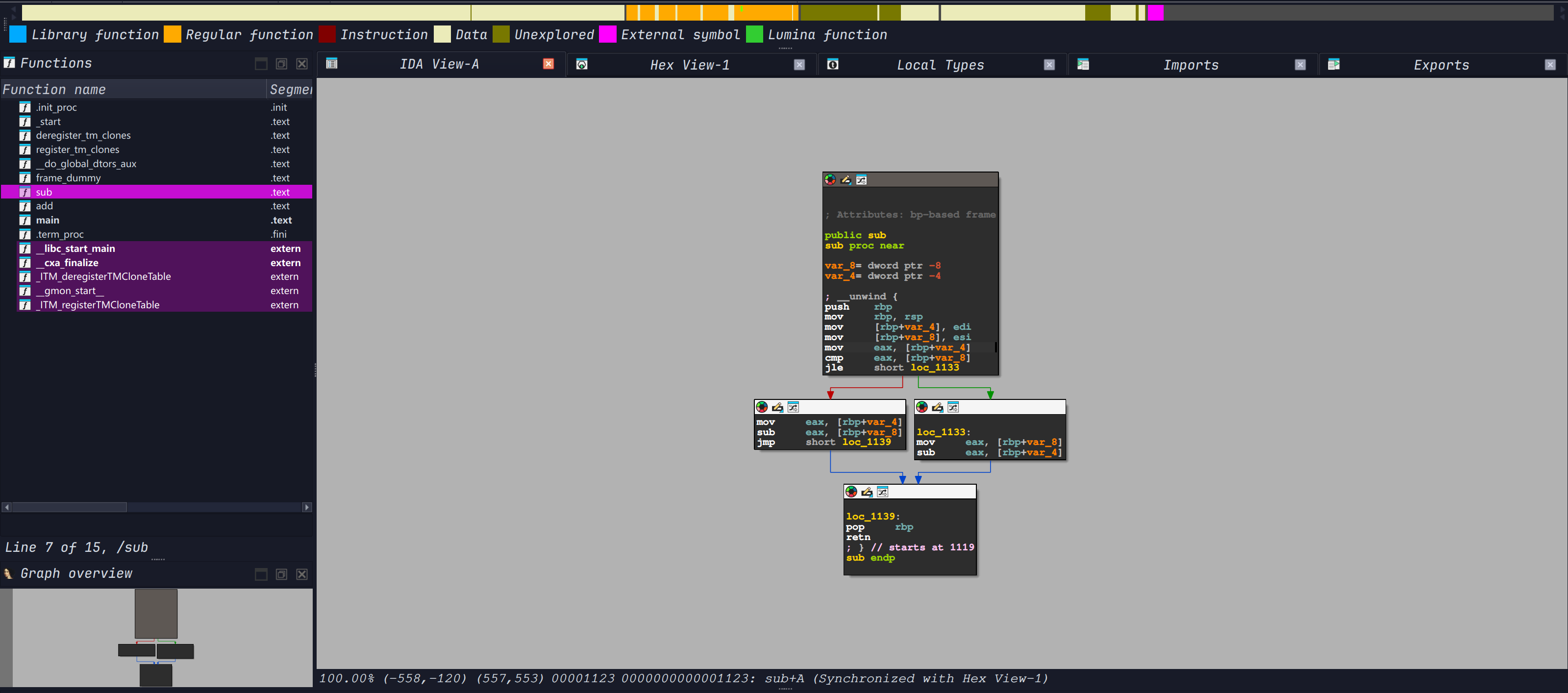

从上面截图左侧的箭头也不难看出分支的走向. 虽然但是关于分支的分析在IDA中使用Graph视图会更加直观, 可以清楚地看到条件跳转、两段代码以及汇合点的结构:
循环¶
循环在汇编中没有专门的指令, 本质上仍是条件跳转, 只不过跳转目标在当前指令之前(回跳). 因此识别循环的关键是: 找到向低地址跳转的条件跳转(回边), 它与跳转目标之间的代码就是循环体.
假设有以下C代码(嵌套循环, 循环体内还调用了函数):
int increase(int n)
{
return n + 1;
}
int main()
{
int sum = 0;
int step = 0;
while (sum < 55) {
for (int i = 1; i <= 10; ++i) {
step = increase(step);
sum += step;
}
}
return 0;
}
编译方式与前文相同:
gcc loop.c -o loop.out
反汇编静态分析¶
同样只关注main函数(objdump的使用与前文一致).
左侧用折线标出了4条跳转:
-
最左:
116a→1140, 外层while的回跳. -
第二条:
113e→1166, 入口处直达外层条件判断. -
第三条:
1164→1149, 内层for的回跳. -
最右:
1147→1160, 入口处直达内层条件判断.
0000000000001128 <main>:
1128: 55 push rbp
1129: 48 89 e5 mov rbp,rsp
112c: 48 83 ec 10 sub rsp,0x10
1130: c7 45 f4 00 00 00 00 mov DWORD PTR [rbp-0xc],0x0
1137: c7 45 f8 00 00 00 00 mov DWORD PTR [rbp-0x8],0x0
┌────── 113e: eb 26 jmp 1166 <main+0x3e>
┌─┼─────▶ 1140: c7 45 fc 01 00 00 00 mov DWORD PTR [rbp-0x4],0x1
│ │ ┌── 1147: eb 17 jmp 1160 <main+0x38>
│ │ ┌─┼─▶ 1149: 8b 45 f8 mov eax,DWORD PTR [rbp-0x8]
│ │ │ │ 114c: 89 c7 mov edi,eax
│ │ │ │ 114e: e8 c6 ff ff ff call 1119 <increase>
│ │ │ │ 1153: 89 45 f8 mov DWORD PTR [rbp-0x8],eax
│ │ │ │ 1156: 8b 45 f8 mov eax,DWORD PTR [rbp-0x8]
│ │ │ │ 1159: 01 45 f4 add DWORD PTR [rbp-0xc],eax
│ │ │ │ 115c: 83 45 fc 01 add DWORD PTR [rbp-0x4],0x1
│ │ │ └─▶ 1160: 83 7d fc 0a cmp DWORD PTR [rbp-0x4],0xa
│ │ └──── 1164: 7e e3 jle 1149 <main+0x21>
│ └─────▶ 1166: 83 7d f4 36 cmp DWORD PTR [rbp-0xc],0x36
└──────── 116a: 7e d4 jle 1140 <main+0x18>
116c: b8 00 00 00 00 mov eax,0x0
1171: c9 leave
1172: c3 ret
先确定各局部变量对应的栈槽(IDA中通常会被命名为var_X):
| 栈槽 | 变量 | 说明 |
|---|---|---|
[rbp-0xc] | sum | 初值0, 在内层循环体中累加 |
[rbp-0x8] | step | 初值0, 每轮被increase的返回值覆盖 |
[rbp-0x4] | i | for的循环变量, 在0x1140才初始化 |
再沿着跳转线阅读, 会发现编译器为while/for生成了固定的"先跳到条件判断, 再回跳到循环体"模板:
-
0x113e: 初始化完成后, 第一条指令是jmp到外层循环的条件判断0x1166, 而不是直接进入循环体. 这样条件判断只需要写在循环末尾一份. -
0x1166+0x116a:cmp sum, 0x36+jle. 注意C源码写的是sum < 55, 这里变成了sum <= 54(0x36 = 54). 这是编译器对整数比较的等价变换(< 55等价于<= 54), 在逆向时要留意. 条件成立时回跳到0x1140, 即外层循环体的开头. -
0x1140: 外层循环体的开头, 同时也是for的初始化i = 1([rbp-0x4] = 1). 随后0x1147的jmp同样先跳到内层循环的条件判断0x1160. -
0x1149-0x115c: 内层循环体. 依次完成: 把step作为参数传给increase(edi), 调用后将返回值(eax)存回step, 再sum += step(add [rbp-0xc], eax). 最后的add [rbp-0x4], 1是for的++i. -
0x1160+0x1164:cmp i, 0xa+jle, 即i <= 10, 成立则回跳到内层循环体0x1149; 不成立则顺序落入0x1166, 重新判断外层条件. -
0x116c: 外层条件不成立时, 顺序执行到这里, 即return 0.
Abstract
总结一下循环的识别特征:
-
回跳: 条件跳转的目标地址小于自身地址(如
0x1164跳到0x1149), 目标即循环体入口. -
入口处的
jmp: 循环体前有一条无条件jmp直达末尾的条件判断(0x113e,0x1147). -
循环变量的更新在循环体末尾:
i的自增add [rbp-0x4], 1紧挨着条件判断, 对应for的第三部分. -
嵌套关系体现在跳转线的包含: 内层的回跳范围
[0x1149, 0x1164]完全落在外层的回跳范围[0x1140, 0x116a]内.
由此也能看出, for、while在汇编层面并无区别, 只是for多了初始化和自增两个固定位置. break与continue也只是跳到循环之后或条件判断处的普通jmp.
动态调试¶
同样使用pwndbg验证. 循环会执行几十轮, 逐条ni并不现实, 更合适的方式是在条件判断处下断点, 观察变量的变化:
-
与前文一样, 加载后

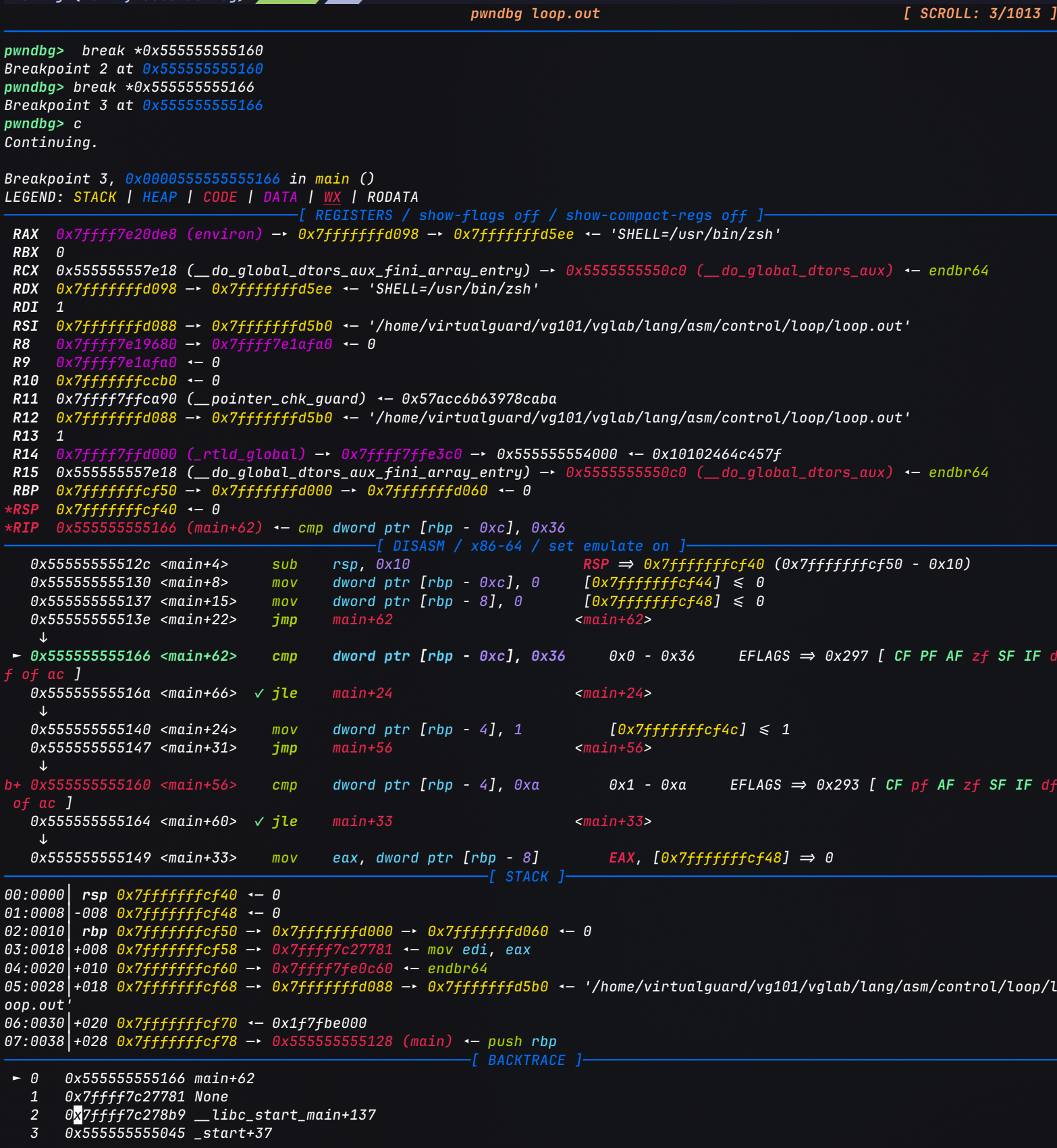

starti,entry,pie得到基址(本次为0x555555554000), 在内层条件判断0x1160和外层条件判断0x1166下断点:pwndbg> break *0x555555555160 pwndbg> break *0x555555555166 pwndbg> c Breakpoint 3, 0x0000555555555166 in main ()第一次命中的是外层判断
0x1166, 因为入口处的jmp直接跳到了这里, 此时循环体一次都没有执行过:
-
用

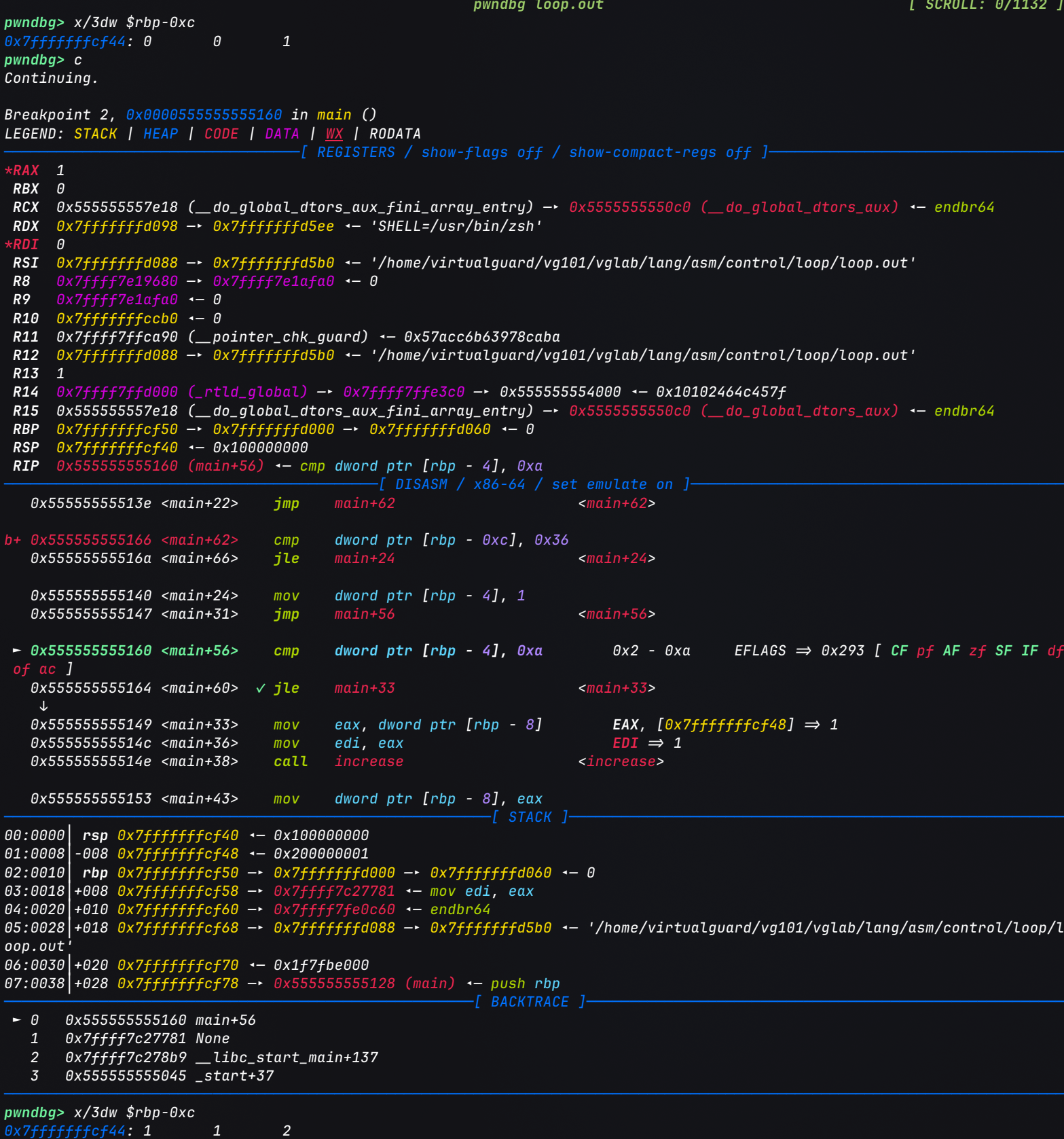

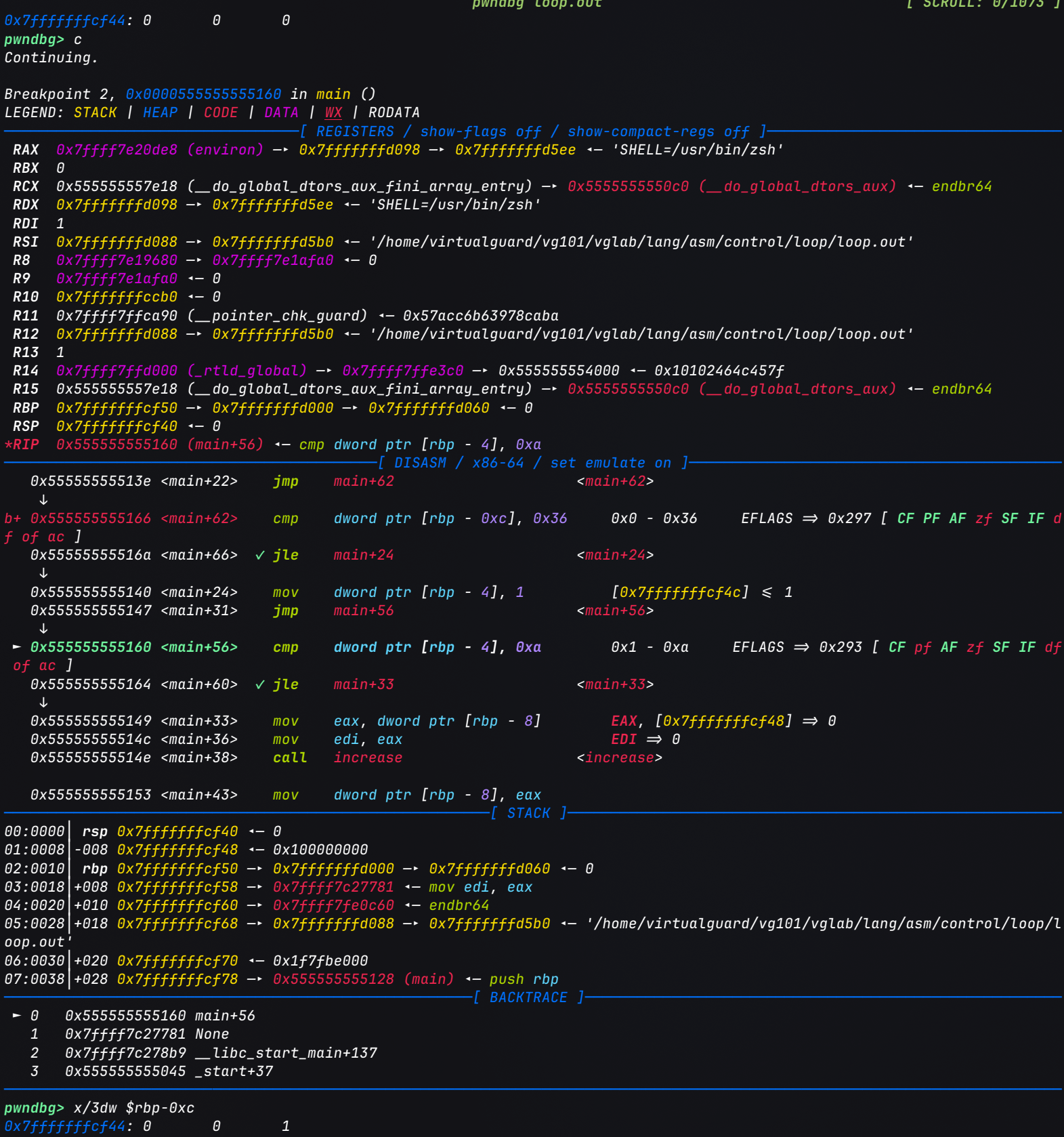

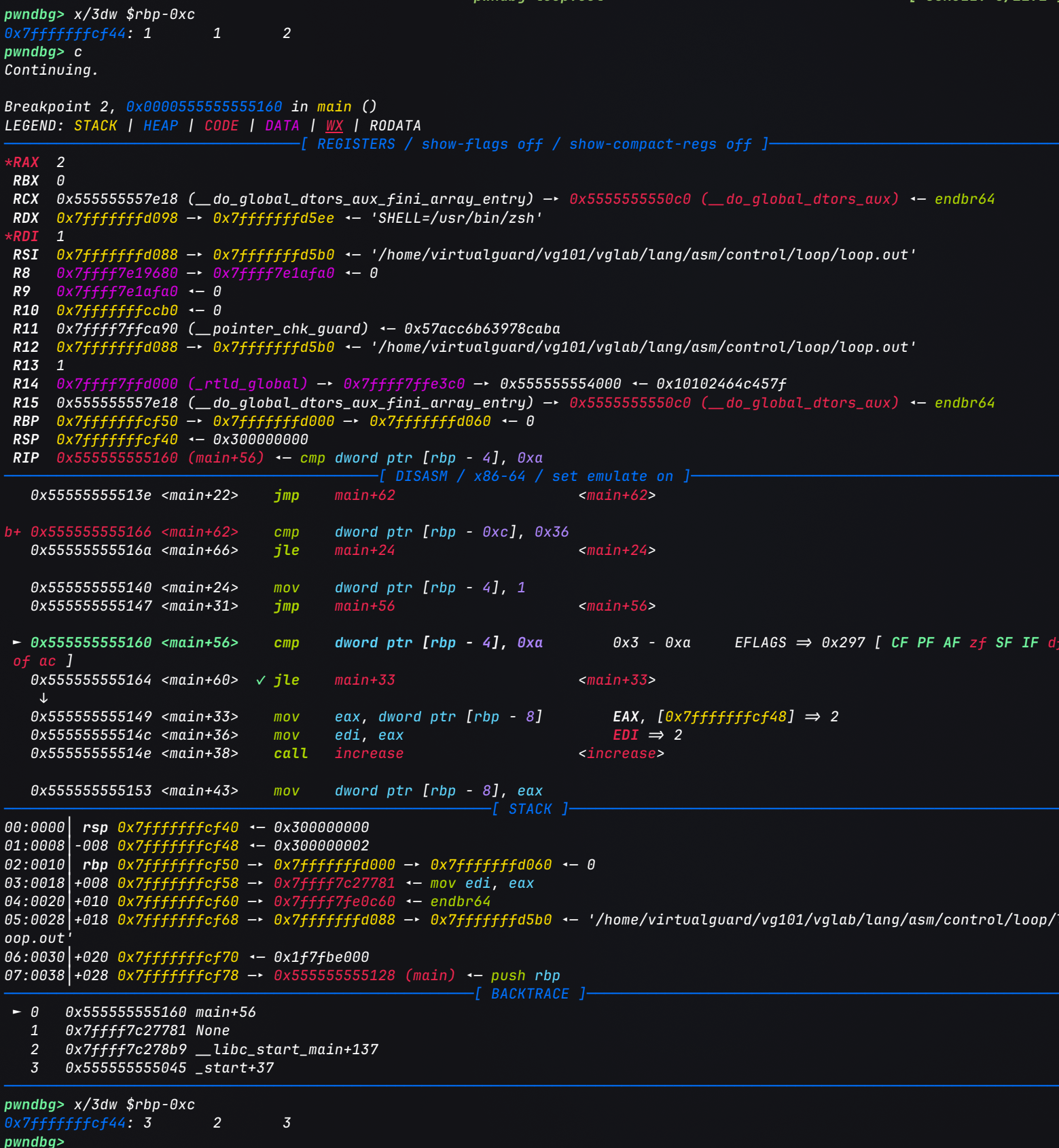

x/3dw $rbp-0xc同时查看sum、step、i(它们在栈上是连续的, 见上面对栈槽的说明与局部变量的表格). 继续运行, 每次命中内层判断0x1160时, 都对应内层循环体刚执行完一轮:pwndbg> c # 第 1 次命中 0x1160 pwndbg> x/3dw $rbp-0xc 0x7fffffffc9e4: 0 0 1 pwndbg> c # 第 2 次命中 0x1160 pwndbg> x/3dw $rbp-0xc 0x7fffffffc9e4: 1 1 2 pwndbg> c # 第 3 次命中 0x1160 pwndbg> x/3dw $rbp-0xc 0x7fffffffc9e4: 3 2 3依次对应
(sum, step, i): 第1次是循环体尚未执行(入口jmp直接跳来), 之后每执行一轮,step加1,sum累加step,i自增, 即sum = 1, 3, 6, ....
-

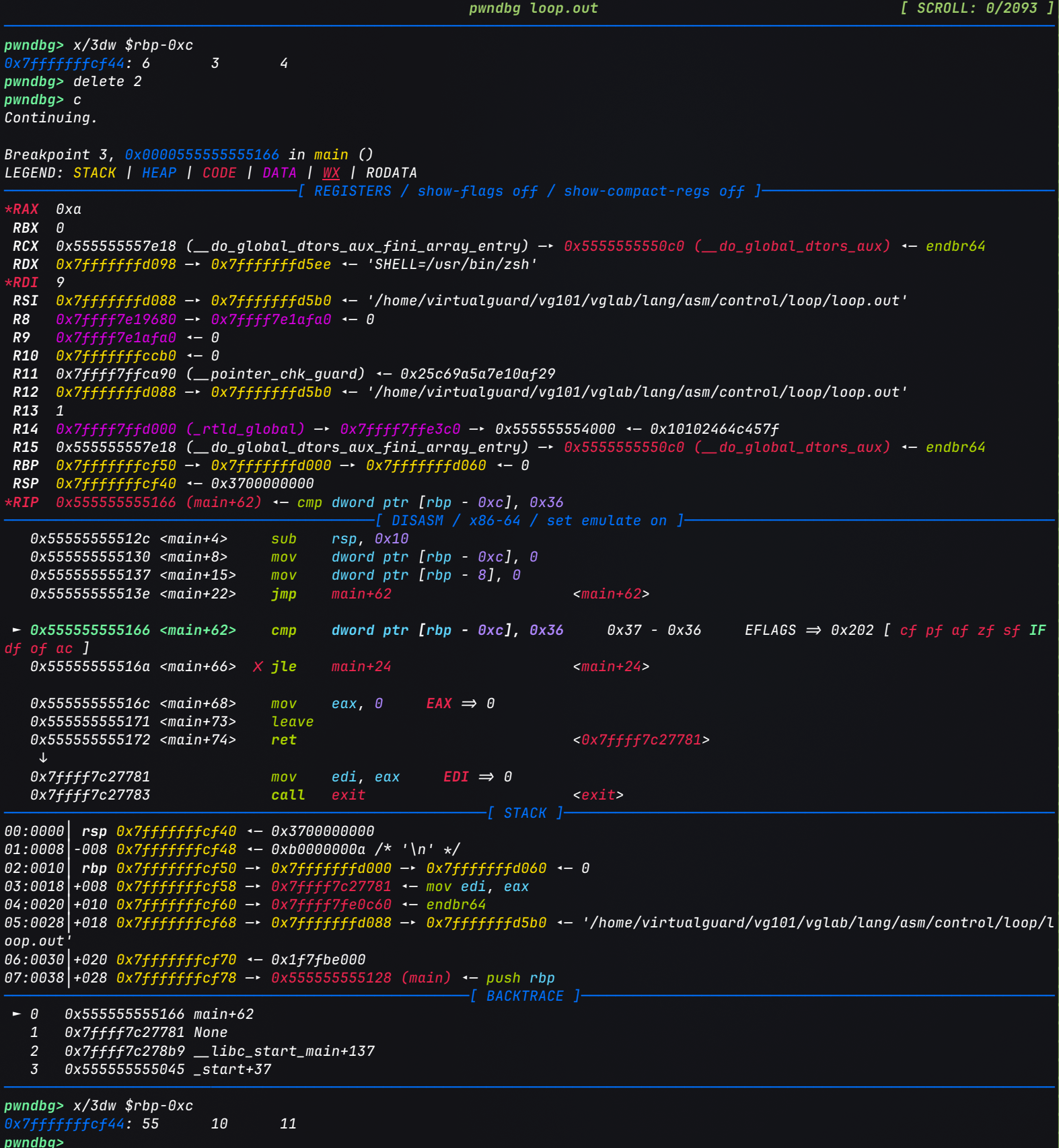

删除内层断点, 直接运行到外层条件判断再次命中, 此时内层循环已经完整地执行了10轮:
pwndbg> delete 2 pwndbg> c Breakpoint 3, 0x0000555555555166 in main () pwndbg> x/3dw $rbp-0xc 0x7fffffffc9e4: 55 10 11
sum = 1 + 2 + ... + 10 = 55,step = 10,i = 11(跳出内层循环的原因:11 <= 10不成立). -

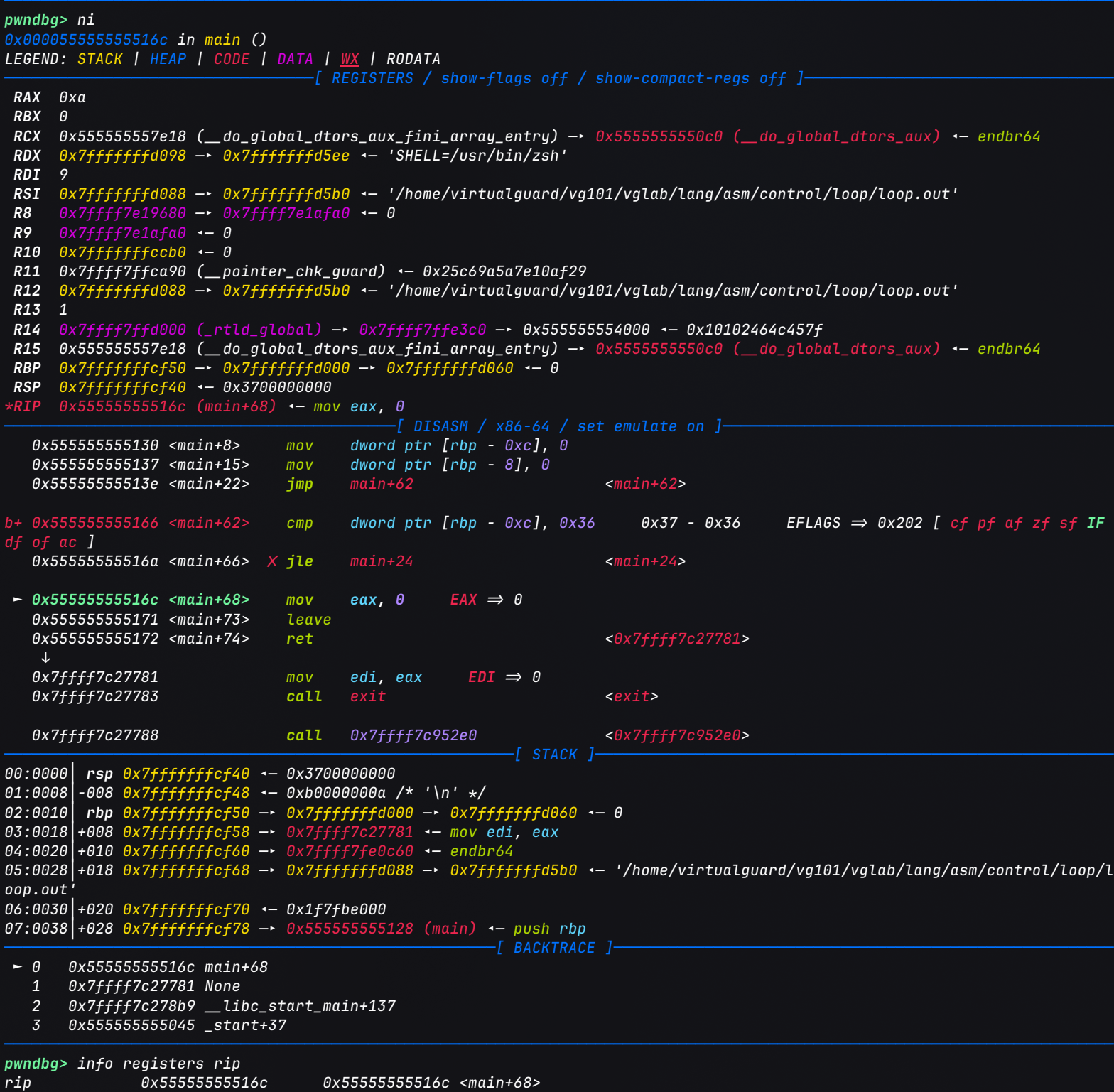

用
ni单步观察外层判断:pwndbg> ni # 执行 cmp [rbp-0xc], 0x36, 即 55 - 54 > 0 pwndbg> ni # jle 不跳转, 顺序到达 0x116c pwndbg> info registers rip rip 0x55555555516c <main+68>
此时
sum = 55不满足sum <= 54,jle不再回跳, 控制流顺序到达0x116c(return 0). 外层循环因此只执行了一轮.
IDA静态分析¶

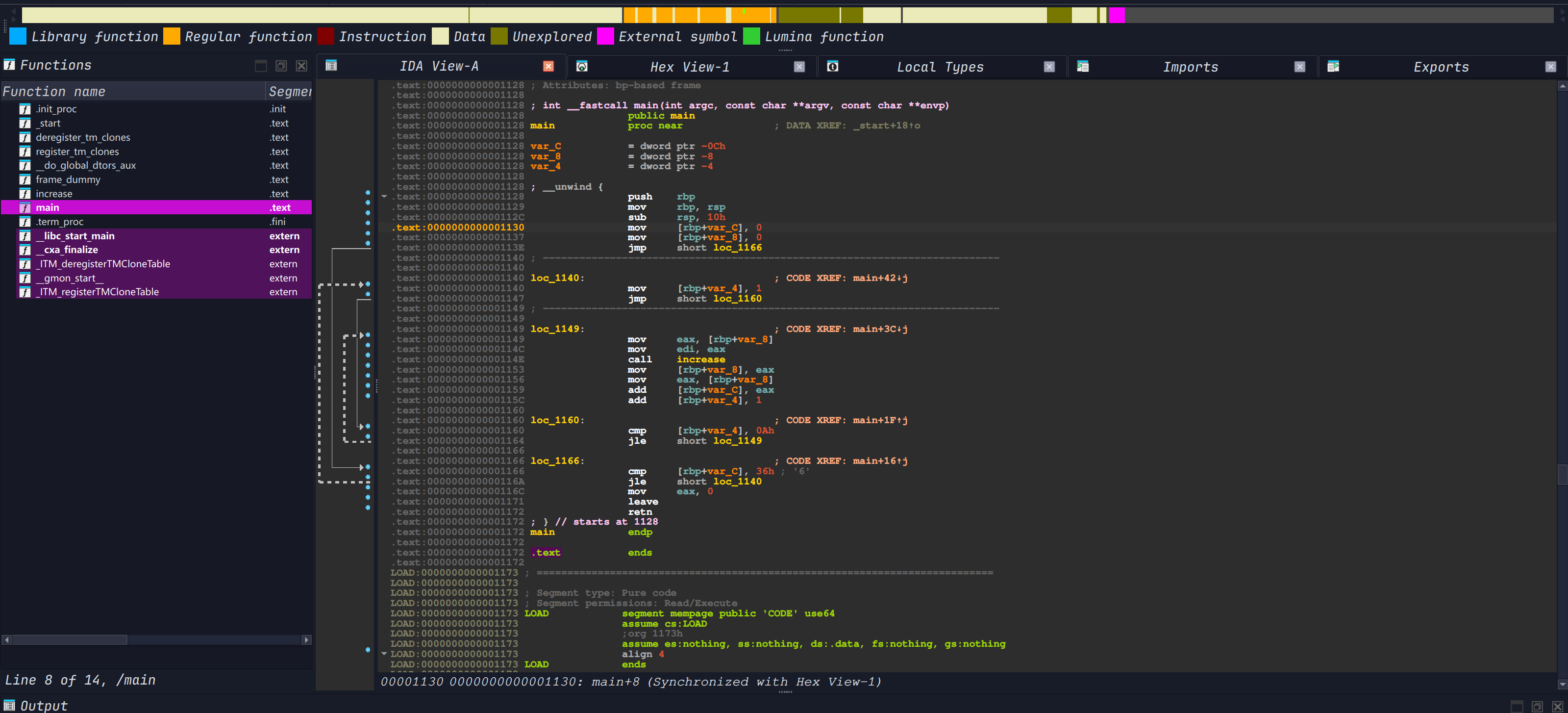

先看IDA的文本视图, 与objdump的结果一致, 但IDA做了两点整理: 一是把跳转目标自动命名为loc_xxxx, 二是把栈变量命名为var_C, var_8, var_4(即[rbp-0xc], [rbp-0x8], [rbp-0x4], 对应sum, step, i). 可以在这些名字上按N键手动改名, 如改为sum, step, i, 阅读会清晰得多.
图中左侧的虚线折线是IDA绘制的跳转关系, 虚线框的包含关系就是循环的嵌套关系: 外层虚线框对应loc_1140~loc_1166(外层循环), 内层虚线框对应loc_1149~loc_1160(内层循环).
每个loc_标签旁的CODE XREF注释记录了谁跳转到了这里, 例如loc_1160的XREF: main+1F↑j, 其中↑表示来源在当前地址上方, 即一次回跳. ↑的XREF是定位循环入口的快捷线索.

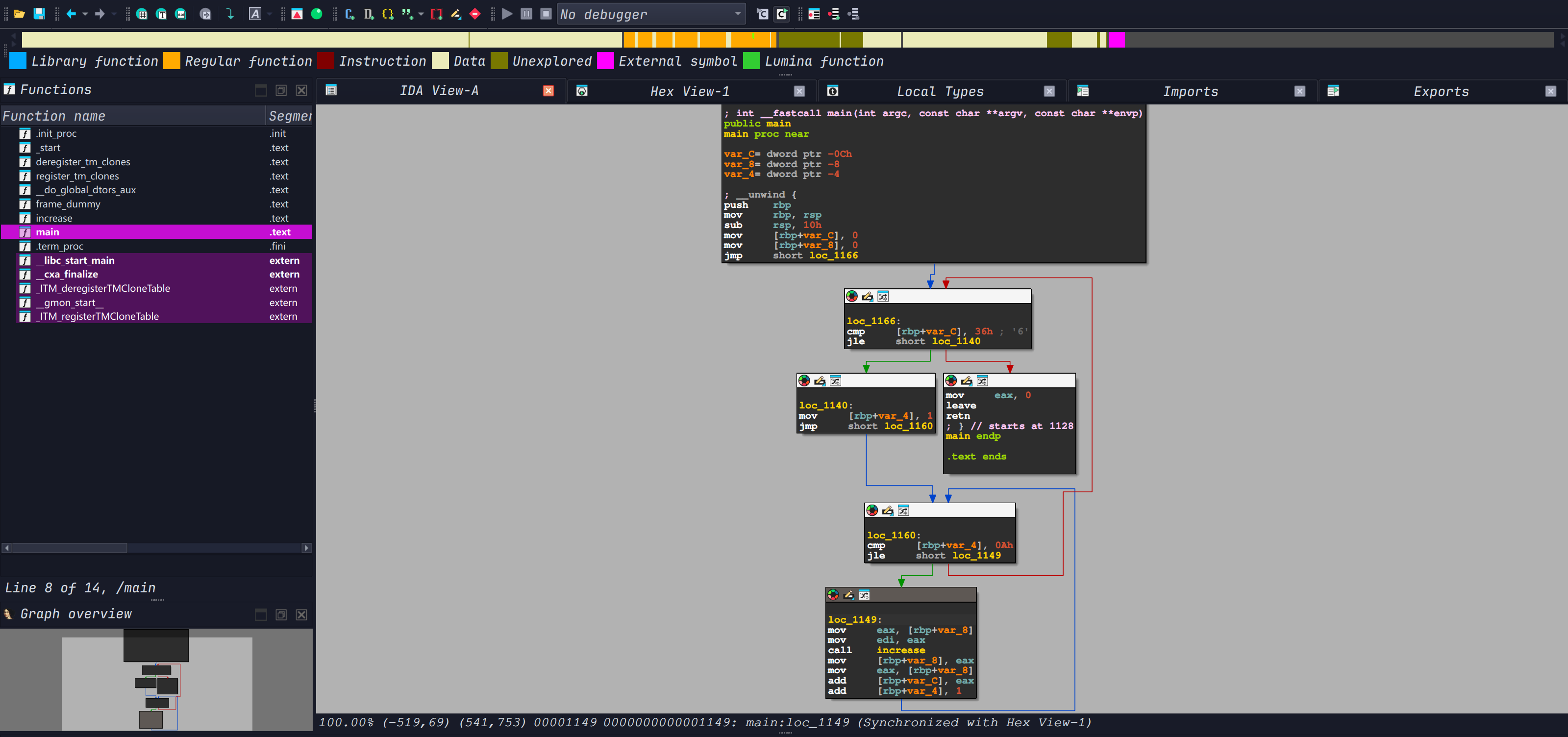

切换到图形视图(空格键), 循环的结构会更加清楚:
IDA在图中用颜色区分边的类型: 绿色是条件成立时(jle跳转)的边, 红色是条件不成立时(顺序执行)的边, 蓝色是无条件的边. 据此可以把图拆成以下几块:
| 基本块 | 内容 | 出边 |
|---|---|---|
| 入口块 | 栈帧建立, sum = 0, step = 0, 然后jmp loc_1166 | 蓝: → loc_1166 |
loc_1166 | cmp sum, 36h + jle, 外层循环条件 | 绿: → loc_1140(进入循环体); 红: → 返回块(退出循环) |
loc_1140 | i = 1, 然后jmp loc_1160 | 蓝: → loc_1160 |
loc_1160 | cmp i, 0Ah + jle, 内层循环条件 | 绿: → loc_1149(进入循环体); 红: → loc_1166(回到外层条件) |
loc_1149 | 内层循环体: 调用increase, sum += step, ++i | 蓝: → loc_1160(回到内层条件) |
| 返回块 | mov eax, 0, leave, retn | 无 |
读图时可以抓住几个要点:
-
回边就是循环: 图中指向上方的边都是回边. 蓝色的
loc_1149→loc_1160是内层循环的回边, 红色的loc_1160→loc_1166加上绿色的loc_1166→loc_1140则构成外层循环的回路. 沿回边走一圈形成的环就是循环体. -
条件块有两个出口:
loc_1166和loc_1160都以cmp+jle结尾, 一个出口留在环内(绿), 另一个离开环(红). 内层的红边并非离开函数, 而是回到外层的条件块, 这正是"嵌套"在图上的体现. -
循环条件在环的入口而非末尾: 无论是
while还是for, 编译器都生成了"入口jmp到条件块"的结构, 所以在图中, 入口块和loc_1140的蓝边都先指向条件块, 而不是循环体. -
loc_1149末尾没有显式的跳转: 循环体最后的add [rbp+var_4], 1之后没有jmp, 是因为loc_1160紧跟其后, 控制流顺序落入. 图中仍然画出了一条蓝边, 这是IDA根据地址顺序补出的.
