指令集架构的状态机模型¶
Abstract
在处理器组成及工作原理中，我们从「指令怎么编码、程序怎么跑」两个角度理解处理器的工作原理；本篇把同一套东西抽象成一个数学模型：指令集架构（Instruction Set Architecture, ISA）就是一台只存在于纸面上的模型机，它的行为可以用状态机精确描述。
-
ISA 是规范，处理器是实现。 x86、ARM、RISC-V 和处理器组成及工作原理中提到的三指令模型，都是 ISA。
-
状态机四要素：状态集合、激励事件、转移规则、初始状态。ISA 里它们分别对应「PC + GPR + 内存」「执行指令」「指令语义」「上电后的初值」。
-
跑程序 = 按约定（手册、编译器、CPU 设计）一步步转移状态。 编译是把高级语言的状态机翻译成 ISA 的状态机；设计 CPU 则是用同步时序逻辑电路把这台模型机做出来。
指令集架构的本质¶
上一篇里的 GPR、PC、存储器、指令编码和存储程序循环，在计算机领域里统称指令集架构（Instruction Set Architecture，ISA，也常简称指令集）。
计算机术语中常见的x86、ARM、RISC-V都是 ISA。处理器组成及工作原理中提到的那个只有 ADD、LI、BNER0 三条指令的例子，同样是一种 ISA，下文把它叫做 sISA（simple ISA）。
ISA 的本质是一份规范：它定义一台模型机具备哪些功能、每条指令执行后系统该变成什么样。
模型机只存在于思维和手册里，我们先讨论「做什么」，不讨论「电路怎么连」。把原理和实现拆开，才容易看清处理器的本质；等用数字电路把这台模型机做出来，才得到真正能跑的计算机。
Tip
ISA 可以看作是一份“说明书”，处理器是按说明书做出来的芯片。同一份 ISA 可以有很多种实现（Intel 和 AMD 都实现 x86）；开放的 ISA（如 RISC-V）也完全可以做出闭源商业芯片。
在计算机系统层次结构里，传统机器 \(M_1\)（机器指令系统）对应的就是 ISA 这一层：上面是汇编 / 操作系统 / 高级语言，下面才是具体电路。
商业 ISA 无非是 GPR 更多、指令更复杂。原理和 sISA 没有本质区别。要理解一个ISA，只需要去读相应的手册即可。
面向计算机系统的状态机模型¶
在把 ISA 说成状态机之前，首先学习一下有限状态机的数学模型。它并不神秘，交通灯就是一台状态机：
stateDiagram-v2
[*] --> 红灯
红灯 --> 绿灯: 定时到
绿灯 --> 黄灯: 定时到
黄灯 --> 红灯: 定时到一份完整的状态机定义包含四部分：
| 要素 | 含义 | 交通灯 |
|---|---|---|
| 状态集合 \(S\) | 系统所有可能停住的样子 | \(\{红, 绿, 黄\}\) |
| 激励事件集合 \(E\) | 会推动系统变化的输入 | \(\{定时到\}\) |
| 状态转移规则 \(\delta\) | 当前状态遇到某事件后变成哪一个次态：\(\delta: S \times E \to S\) | \(\delta(绿, 定时到) = 黄\) |
| 初始状态 \(s_0\) | 尚未发生任何事件时的状态 | 上电后的红灯 |
这样的定义在数学上不必 100% 严谨，但对理解计算机已经够用。
数学中的状态机模型
在数学里，“状态机模型”通常就指一个状态转移系统，最常见的写法是一个四元组：
-
\(S\)：状态集合。系统所有可能处于的“样子”。
-
\(E\)：激励事件集合。你把它理解成“推动系统变化的输入”（也可以理解成“发生了一件事”）。
-
\(\delta\)：转移规则。描述“在当前状态 \(s \in S\) 遇到事件 \(e \in E\) 后，系统进入哪个次态”：\(s' = \delta(s,e)\)。
-
\(s_0\)：初始状态。系统还没开始运行前的样子。
一段运行（execution / trace）怎么写很简单：给定事件序列 \(e_1,e_2,\\dots\)，系统依次按
一路走下去。
和 FSM 的关系
FSM（Finite-State Machine, 有限状态机）通常就是在上面这个框架下，再强调“状态集合是有限的”；而“状态机”这个词在计算机体系结构里经常用得更宽泛，本质上就是在讲同一套“状态 + 事件 + 转移规则”的思路。
回忆时序逻辑：状态就是那些可以稳定存储的信息。 交叉配对反相器、锁存器、D 触发器能存储 \(1 bit\) 的信息；若干触发器拼成寄存器，就能记住一组数。计数器、数列求和电路的工作过程，其实就是「当前寄存器取值 + 组合逻辑算出下一取值 + 时钟边沿写回」，也就是状态机在电路里的样子。
同步时序电路的设计正是从状态图 / 状态表出发：先规定有哪些状态、怎么转移，再编码、再映射成门和触发器。ISA 走的是同一条路，只是状态不再是几个触发器，而是整台模型机的程序员可见存储。
状态机视角下的ISA¶
把状态机四要素映射到 ISA 上：
| 要素 | 在 ISA 中是什么 |
|---|---|
| 状态集合 \(S\) | 一组具体的 PC、GPR、内存。全体状态就是这三者所有取值的组合：\(S = PC \times GPR \times Mem\) |
| 激励事件 \(E\) | 执行一条指令（指令会改写状态） |
| 转移规则 \(\delta\) | 指令的语义：手册约定「在某状态下执行某指令后，次态是什么」 |
| 初始状态 \(s_0\) | 尚未执行任何指令时的取值（上电 / 复位后的 PC、寄存器、内存） |
「执行哪条指令」并不是随便挑的：由当前状态决定——取出 \(M[PC]\)，再按它的语义转移。程序一旦放进内存、PC 指向开头，状态机就会自己一步步走下去。这正是存储程序的含义。
sISA 的状态实例化¶
sISA 的转移规则就是这三条指令的语义（编码约定见指令的编码）：
7 6 5 4 3 2 1 0
+----+------+------+------+
| 00 | dest | src1 | src2 | R[dest] = R[src1] + R[src2] ADD
+----+------+------+------+
| 10 | dest | imm | R[dest] = imm LI
+----+------+------+------+
| 11 | addr | src2 | if (R[0] != R[src2]) PC=addr BNER0
+----+-------------+------+
普通指令执行完后，PC 还会按通常方式指向相邻下一条；BNER0 在条件成立时改写 PC，否则同样顺序往下。
一个状态可写成 \((PC,\, r_0,\, r_1,\, r_2,\, r_3,\, M)\)。sISA 的指令不改内存（没有 load/store），\(M\) 在整个程序运行期间不变，表示状态时可以省略它：
一次具体的转移
数列求和程序里，地址 \(5\) 存放的是机器码 00101001，即 ADD r2, r2, r1，语义为 \(R[2] \leftarrow R[2] + R[1]\)。
执行前状态为 \((5,\, 10,\, 1,\, 0,\, 1)\)：PC 指向地址 \(5\)，\(r_1=1\)（当前项），\(r_2=0\)（部分和）。执行后 \(r_2\) 变成 \(0+1=1\)，PC 顺序变为 \(6\)：
这就是上一篇推演表里的其中一步。处理器并没有「理解」求和，它只是按照事先约定好的ISA把寄存器改成次态。
程序运行的状态机模型¶
把上一篇 \(1+2+\cdots+10\) 的指令序列放进内存，初始状态约定为 \((0,\,0,\,0,\,0,\,0)\)。前几步转移如下（中间两次 LI 省略，内存始终不变故不画出）：
stateDiagram-v2
[*] --> s0
s0: (0, 0, 0, 0, 0)
s1: (1, 10, 0, 0, 0)
s4: (4, 10, 0, 0, 1)
s5: (5, 10, 1, 0, 1)
s6: (6, 10, 1, 1, 1)
s4b: (4, 10, 1, 1, 1)
s0 --> s1: LI r0, 10
s1 --> s4: 其余初始化
s4 --> s5: ADD r1, r1, r3
s5 --> s6: ADD r2, r2, r1
s6 --> s4b: BNER0 跳回 4
s4b --> s5: 下一圈 i 再加 1循环会一直转到 \(r_1 = r_0 = 10\)，部分和 \(r_2 = 55\)，最后停在地址 \(7\) 的自跳转。程序的一次完整运行，就是从 \(s_0\) 出发、按 \(\delta\) 走出来的一条状态路径。
Example
状态 \((6,\,10,\,1,\,1,\,1)\) 即将执行地址 \(6\) 的 BNER0 r1, 4。此时 \(r_1=1\)、\(r_0=10\)，次态是什么？
条件 \(r_1 \neq r_0\) 成立，PC 被改写成 \(4\)，GPR 不变，次态为 \((4,\,10,\,1,\,1,\,1)\)——也就是图里 s6 → s4b 那一步。若某次比较时 \(r_1=r_0\)，则不跳转，PC 顺序变为 \(7\)，循环结束。
计算机系统的层次抽象¶
同一套状态机模型，还可以套到更高层的程序、更底层的电路上。三者对上之后，编译和 CPU 设计各自在干什么就清楚了。
| C 程序 | ISA | 数字电路 | |
|---|---|---|---|
| 状态 | 变量 + 「执行到哪一句」的 PC | PC + GPR + 内存 | 时序元件里存的值 |
| 激励 | 执行一条语句 | 执行一条指令 | 组合逻辑算出的下一状态 |
| 转移规则 | 语句的语义 | 指令的语义 | 组合逻辑的具体逻辑 |
| 初态 | main 第一条语句，变量未赋值 | 复位后的 PC / 寄存器 / 内存 | 电路复位时触发器的值 |
电路那一层，就是时序逻辑里反复出现的闭环：
+------------------+
+-->| Sequential Logic |----+
| +------------------+ |
| next state | current state
| |
| +---------------------+ |
+--| Combinational Logic |<-+
+---------------------+
寄存器存当前状态，组合逻辑算次态，时钟边沿写回——和计数器、数列求和电路同一套路。CPU 能做出来，是因为它也是「时序 + 组合」，因而也一定能从状态机来理解。
编译的本质¶
简单来说，编译的本质就是把 C 程序的状态机译成 ISA 的状态机。
计算机只能执行指令，读不懂 sum = sum + i;。所谓编译（compile），就是构造一个指令序列，使得C程序执行一条语句后的状态，与 ISA 执行对应指令序列后的状态，语义上等价。
落到具体工作上只有两件事：
-
状态怎么对应： C 的 PC 对到 ISA 的 PC；C 的变量对到 GPR 或内存（上一篇求和里，
i、s分别住在r1、r2）。 -
转移怎么对应： 把语句译成指令序列（
sum = sum + i对到ADD r2, r2, r1）。
高级语言的变量名更直观，循环的条件和循环体也分得更开；汇编里这些都混在指令里，要靠上下文推断。这就是编程的本质里「用少量现有功能组合出复杂过程」在两层语言上的差别。
同一段求和，两种状态写法
上一篇推演里出现过 \((6,\,10,\,1,\,1,\,1)\)：部分和 \(r_2=1\)，当前项 \(r_1=1\)。写成 C 就是 \(sum=1\)、\(i=1\)。名字不同、存放位置不同，指的是同一份计算进度——编译要保证的，正是这种对齐。
CPU 设计的本质¶
设计 CPU，就是构造数字电路，使得 ISA 执行一条指令后的次态，与这块电路在组合逻辑控制下的次态，语义上等价。
所以：

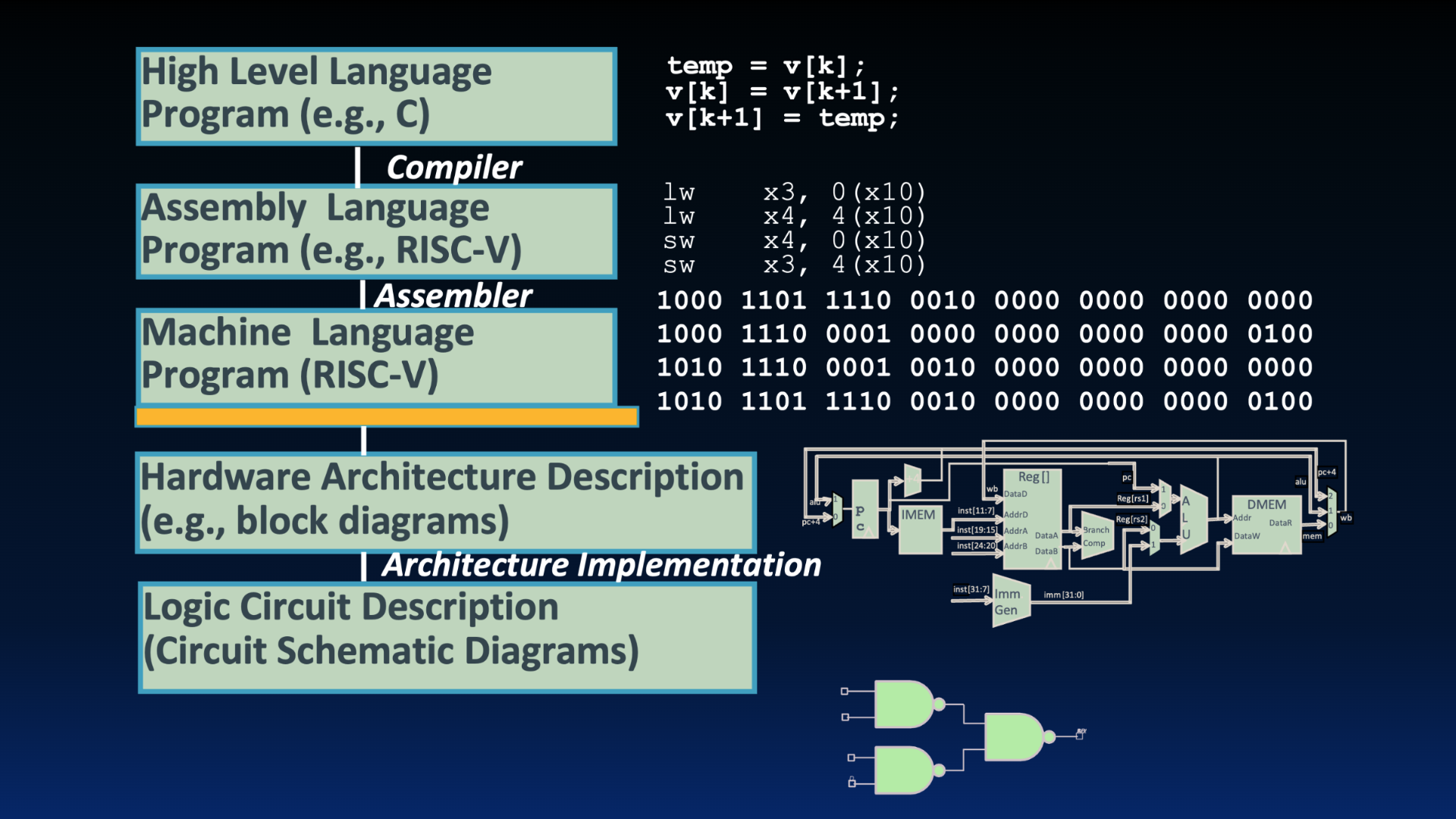

微结构设计画的是「按 ISA 手册，CPU 内部该有哪些模块」；逻辑设计再把模块映射成门和触发器。软件编程则发生在更上面：程序员编写 C 程序，编译器译成 ISA 指令，电路按指令转移。三层状态机在运行时叠在一起，看起来像一台机器在「执行程序」。

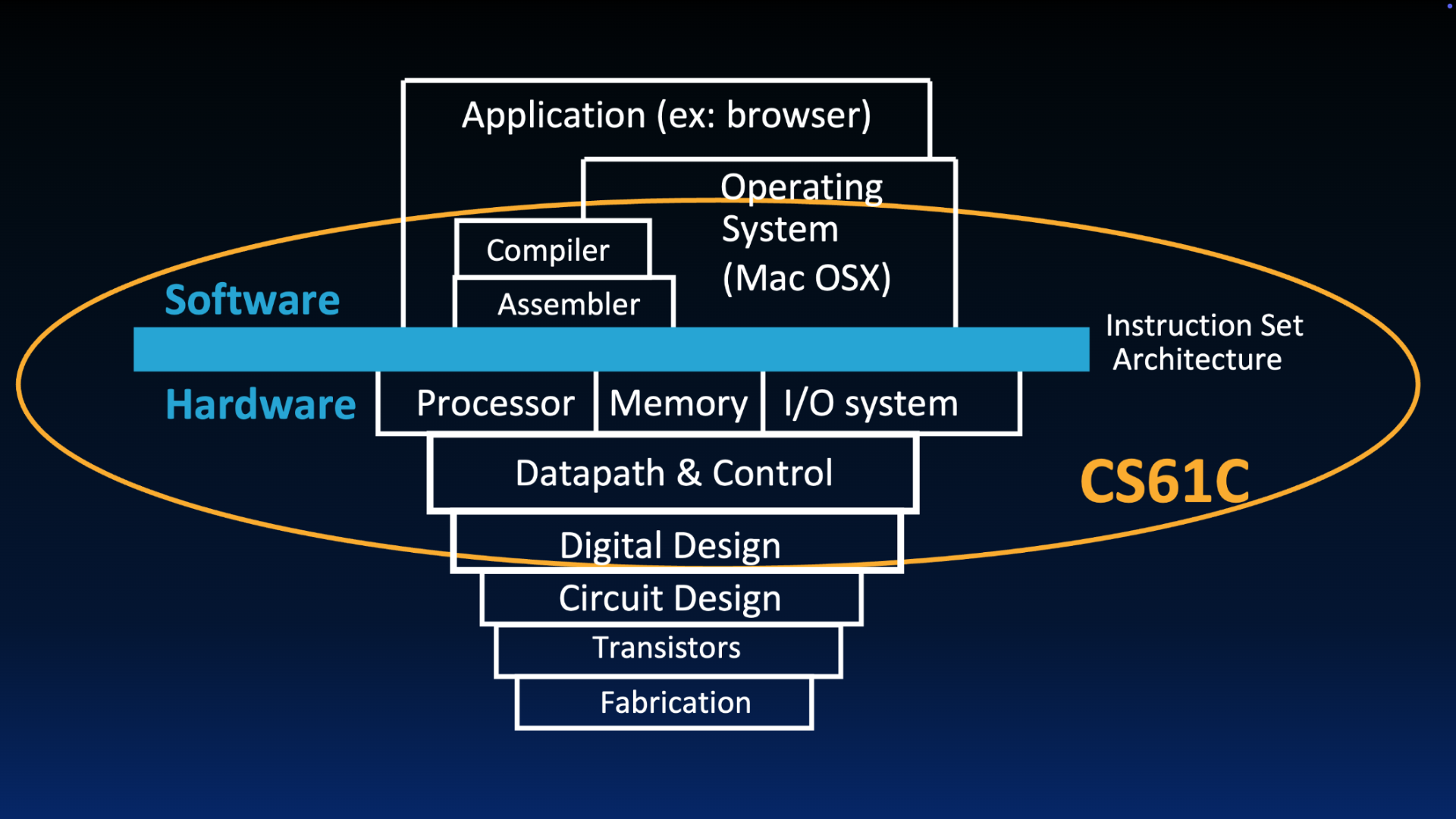

因此，站在宏观角度来看，ISA是连接软硬件的桥梁，是计算机系统的核心抽象：
ISA 手册里还有什么¶
指令语义只是 ISA 的一部分。完整手册通常还约定：
-
输入 / 输出： 怎样和外界交换数据
-
系统状态： 特权级、控制寄存器等
-
中断 / 异常： 执行流被打断时状态如何保存和恢复
-
虚存管理： 程序看到的地址如何映射到物理内存
-
内存模型： 多核、乱序访问时，怎样才算「看见了同一次写入」
凡是程序员能观察到的、执行指令会改变的东西，都属于 ISA 状态；手册是这份状态如何转移的唯一依据。
