支持数列求和的sCPU¶

学习了CPU的工作原理和ISA的相关概念与模型后，接下来就可以基于早期学习的数字电路实现一个简单的CPU了。

sISA约定¶

整体上仍采用学习指令集架构时使用的sISA：

 7  6 5    4 3    2 1    0
+----+------+------+------+
| 00 | dest | src1 | src2 |  R[dest] = R[src1] + R[src2]   ADD指令, 寄存器间加法
+----+------+------+------+
| 10 | dest |     imm     |  R[dest] = imm                 LI指令, 立即数赋值
+----+------+------+------+
| 11 |     addr    | src2 |  if (R[0] != R[src2]) PC=addr  BNER0指令, 条件跳转（若不等于R[0]则跳转）
+----+-------------+------+

同时还需约定各组件的位宽（与 BNER0 的 addr 字段、指令字长对齐）：

• PC 位宽 \(4\,\text{bit}\)，初值为 \(0\)

• GPR \(4\) 个，位宽均为 \(8\,\text{bit}\)

处理器的指令周期¶

处理器在执行每条指令时，都会遵循一个固定的循环步骤进行：

1. 取指（Fetch）：根据当前PC中的值，在主存中找到对应的指令

2. 译码（Decode）：将指令解码为操作码和操作数

3. 执行（Execute）：根据操作码执行相应的操作，如需要更新相关的寄存器

4. 更新PC：根据指令的类型和操作结果，更新PC的值，以便下一条指令的正确执行

上述的步骤统称为一个处理器的指令周期（Instruction Cycle），是描述处理器执行指令的基本过程。

下面以LI指令为例，详细介绍处理器的指令周期和使用数字电路实现的思路：

取指¶

取指的目标是让处理器知道下一条指令在哪、那一格里是什么。

存储程序把指令序列按地址排在存储器里，PC只保存「当前这条」的地址。因此电路上只要两块：

• PC 寄存器：记住地址

• 可寻址的存储器：给出地址，读出该地址上的那一条指令

寄存器能存，但一次只暴露自己那一组 \(Q\)；存储器还要能按地址选中其中一行。可以把存储器看成比特矩阵：每一行是一个存储字（word），行号就是地址，行数叫深度（depth），每行位数叫宽度（width），规格写成「深度 \(\times\) 宽度」。

sISA 的三条指令都不访问数据存储器，只有取指需要读指令，所以指令存储器做成只读即可：ROM（Read-Only Memory）。相对地，后面 GPR 要被 LI 写入，才需要 RAM（Random Access Memory）。

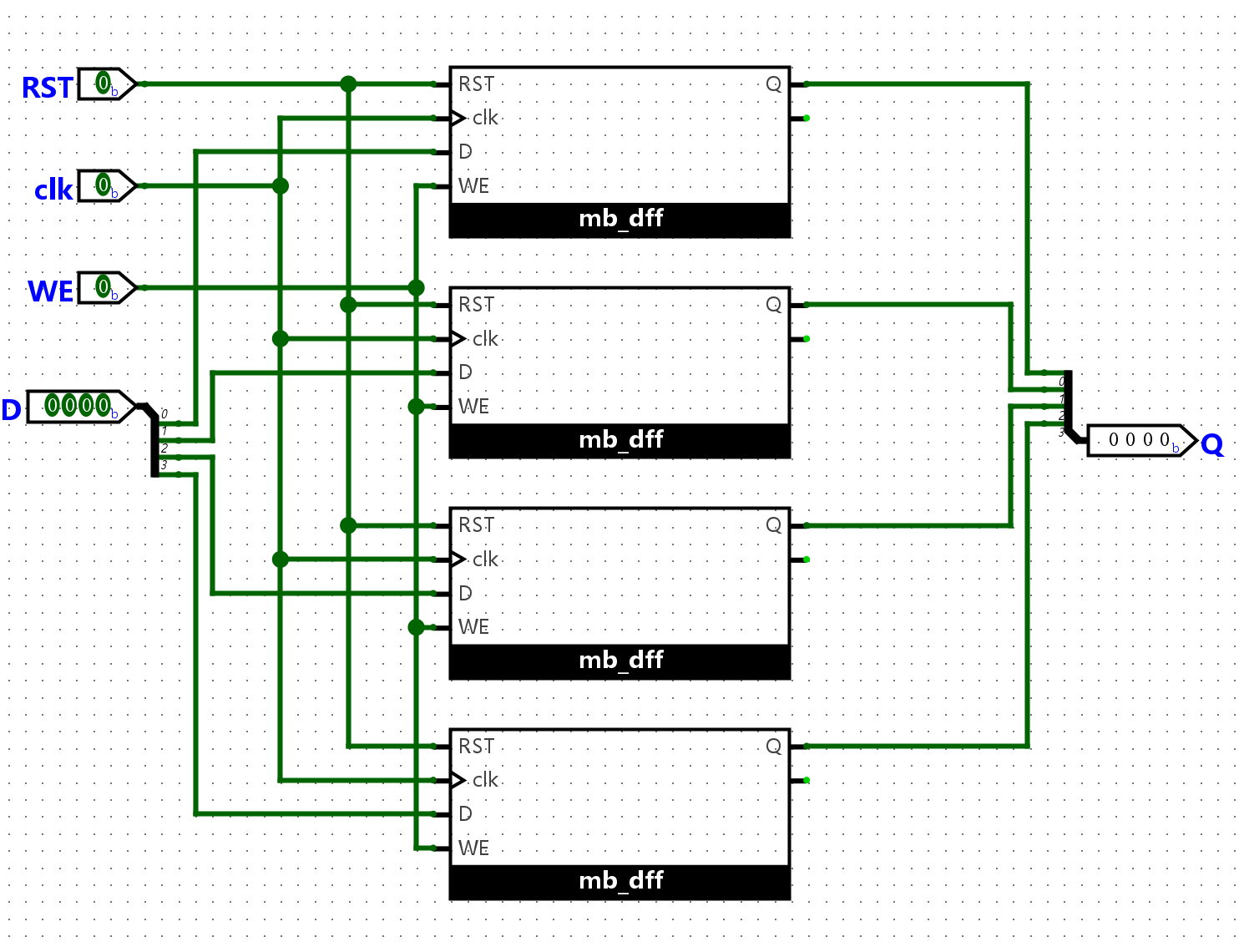

PC 的本质就是寄存器。BNER0 的 addr 只有 \(4\,\text{bit}\)，指令最多 \(16\) 条，因此 PC 做成 \(4\) 位、复位为 \(0\)：

WE、clk、RST 的含义与时序逻辑里的寄存器相同：时钟边沿且 WE=1 时把 \(D\) 写入，\(Q\) 一直接到后面的地址线。

PC \(4\,\text{bit}\) \(\Rightarrow\) 最多 \(2^4=16\) 个地址；每条指令固定 \(8\,\text{bit}\)（不是因为 GPR 是 \(8\) 位，而是指令编码本身就是 \(8\) 位）。所以指令 ROM 的规格是 \(16\times 8\)。

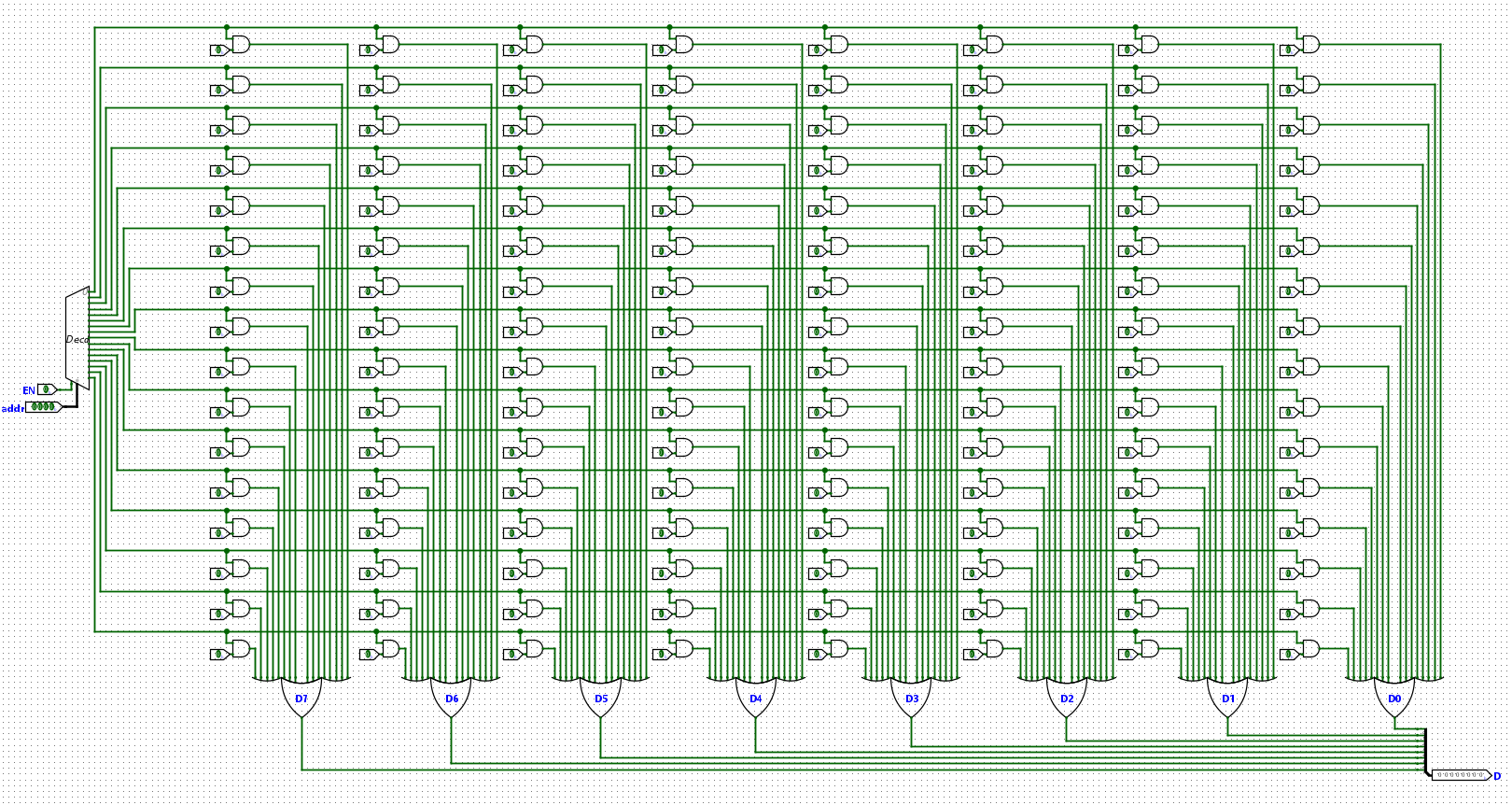

实现上需要 \(16\) 条字线（word line，一行一个存储字）和 \(8\) 条位线（bit line，一列一位）：

读出过程：

1. \(4\) 位地址进译码器，变成 \(16\) 位独热码，只拉高一行字线

2. 该行里预先接死的 \(0/1\) 经与门送到 \(8\) 条位线

3. 每条位线用或门汇合各行，输出这一个存储字

这和多路选择器是同一套结构：地址是选择端，各存储字是数据端。ROM（Read-Only Memory, 只读存储器）的数据端是焊死的常数，所以功能上就是「数据端为常数的 MUX」。

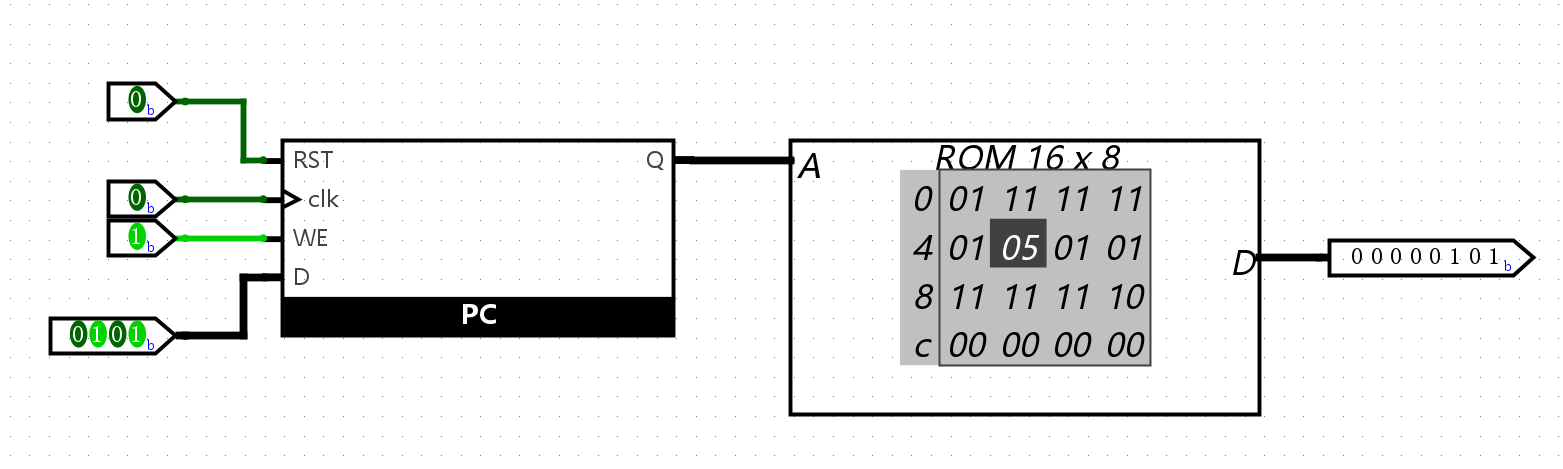

取指时把 PC 的 \(Q\) 接到 ROM 的地址端，ROM 的数据端就是当前指令¹：

译码¶

在纸上执行 ISA 时，看到 LI r0, 10 或 10001010 再去查手册，译码是人做的。电路里只有那一串 \(0/1\)，需要按ISA的约定把字段拆开。

译码分两步：

LI 的布局是 10 | dest | imm：

 7  6 5    4 3              0
+----+------+----------------+
| 10 | dest |      imm       |
+----+------+----------------+
         |           |
         |           +-- 立即数（4 bit，写入前高位补 0 成 8 bit）
         +-- 写入哪个 GPR（2 bit）

从电路视角来看，本质上就是位抽取：

• inst[5:4] \(\rightarrow\) 写地址 waddr（接到 GPR）

• inst[3:0] 高位补 \(0\) \(\rightarrow\) \(8\) 位立即数 imm（即 \(\{0000,\ \textit{inst}[3:0]\}\)）

因此只要需要使用分线器按ISA进行分位即可。

执行¶

LI 的语义只有一句：\(R[\textit{dest}] \leftarrow \textit{imm}\)（高位补 \(0\)）。所以执行阶段要的是按寄存器号写入对应GPR。

GPR 一次只动其中几个寄存器，因此它也是可寻址存储器；又要被指令写入，所以可以看作是 RAM（Random Access Memory, 随机访问存储器）。读出结构和 ROM 几乎一样，只是存储单元换成D 触发器；写入还要共享的数据总线 wdata、写使能 EN，以及把地址译成某一行的 WE。

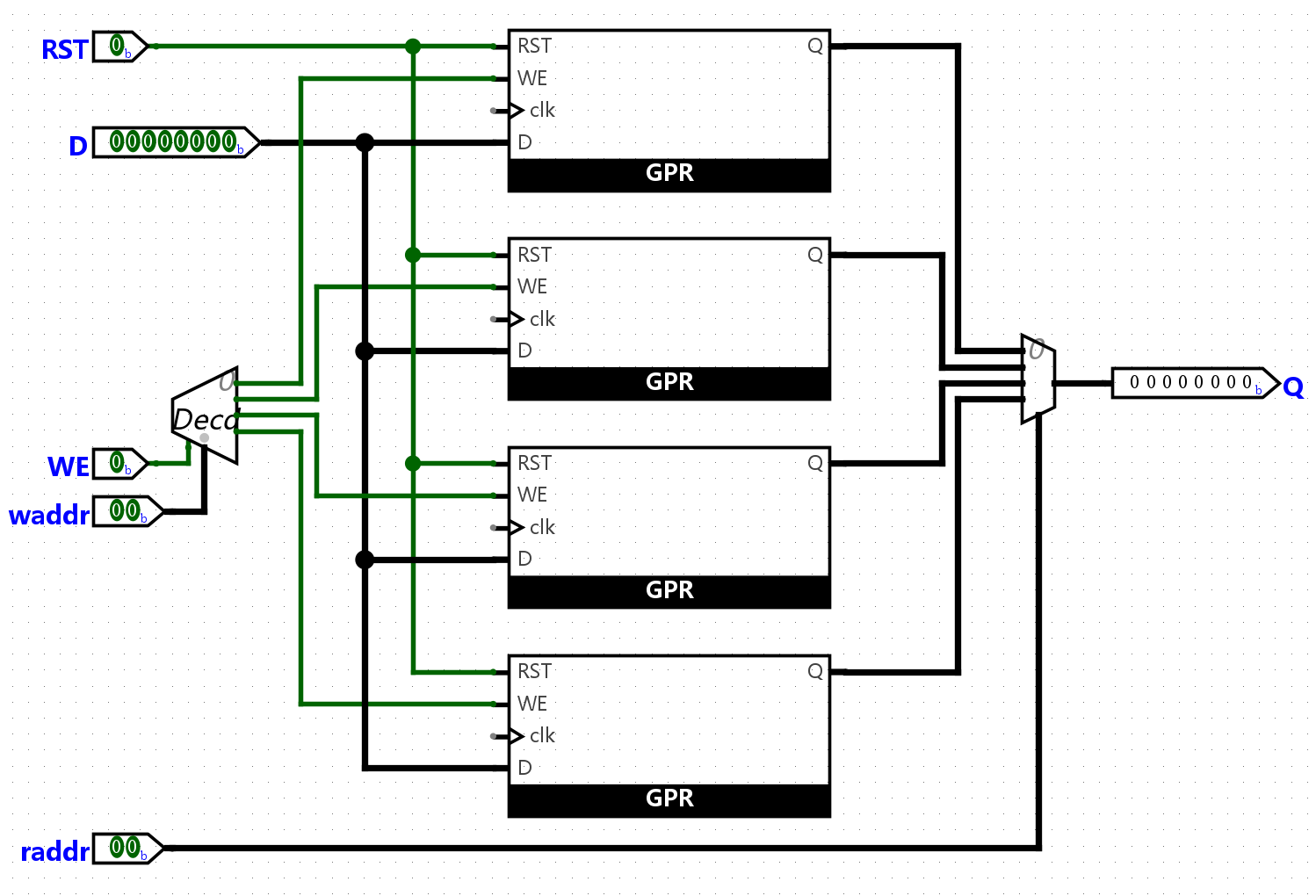

sISA 只有 \(4\) 个 GPR、寄存器号 \(2\,\text{bit}\)，每个 \(8\,\text{bit}\)，因此 RAM 规格是 \(4\times 8\)，即 \(4\) 个 \(8\,\text{bit}\) 寄存器（GPR）构成的集合：

时钟边沿到来时，只有 dest 选中的那一个寄存器更新；其余保持。这就是状态机里 \(\delta\) 对 GPR 的那一次改写。

更新PC¶

LI 不改控制流，执行完只要让 PC 指向相邻下一条：\(PC \leftarrow PC + 1\)。

把 PC 的 \(Q\) 送进一个 \(4\) 位加法器（另一输入接常数 \(1\)），和再接回 PC 的 \(D\)，WE 保持有效，本质上就是计数器。\(4\) 位加法按模 \(16\) 回绕，和 ROM 的地址范围一致。

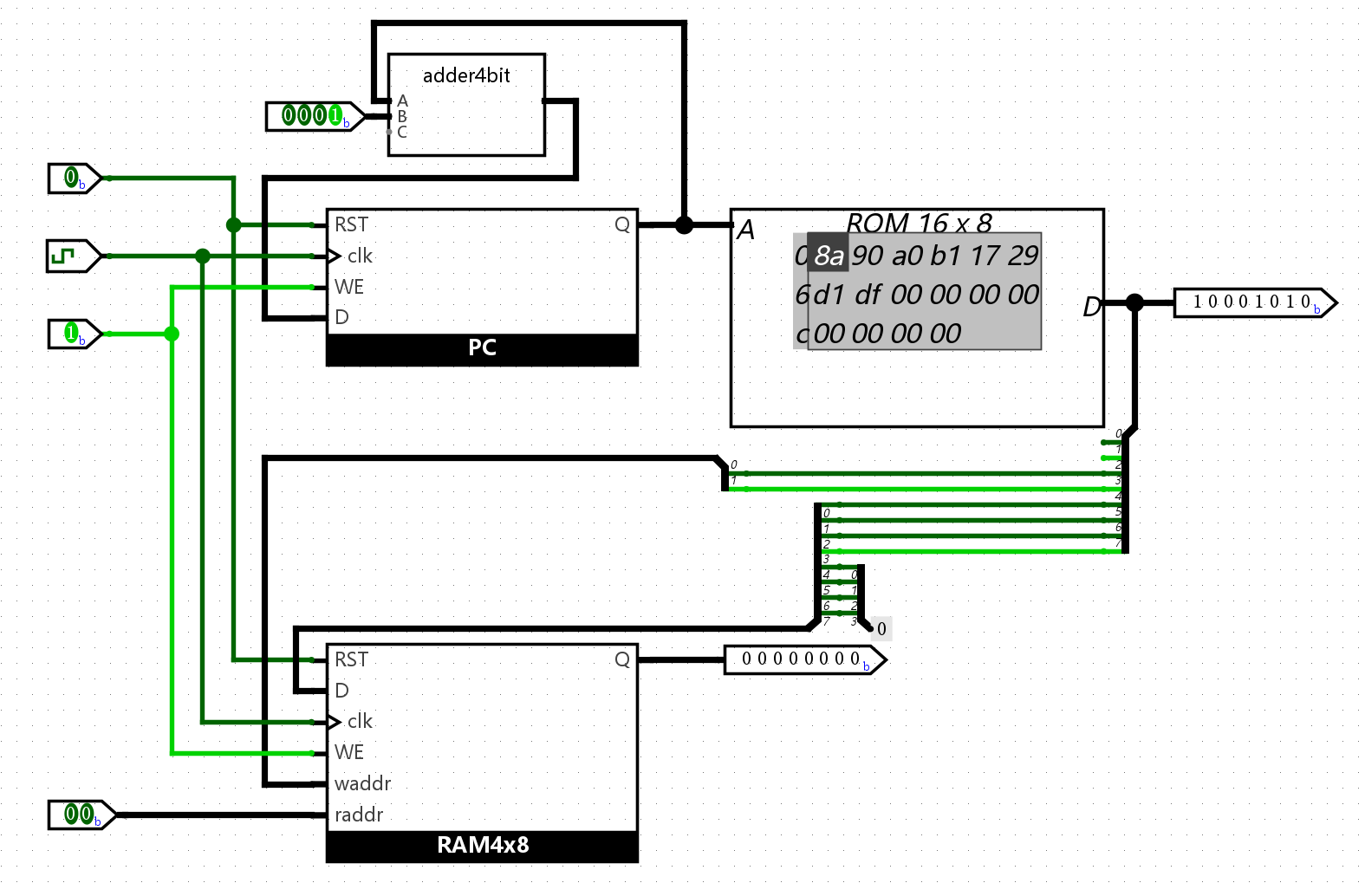

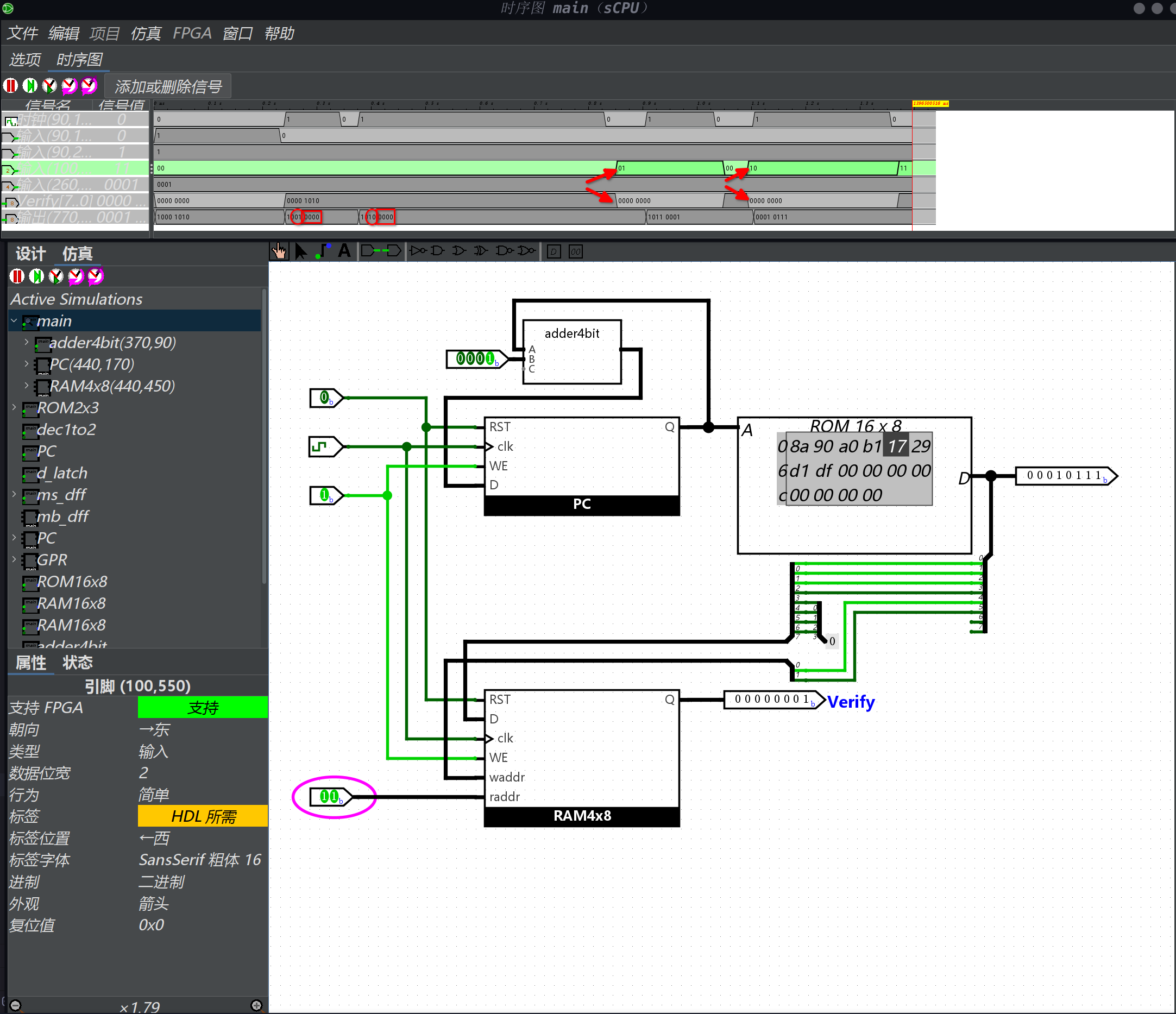

把四步串起来：PC \(\rightarrow\) ROM \(\rightarrow\) 抽出 dest/imm \(\rightarrow\) 写入 GPR \(\rightarrow\) PC 加一。复位后连续给时钟，就能依次执行求和程序开头的那几条 LI指令：

按照介绍ISA 模型推演，在执行完求和程序开头的几个LI指令后，\(4x8 \text{RAM}\) 四个寄存器的值从 \(0\) 到 \(3\) 应该分别为 \(10, 0, 0, 1\)。

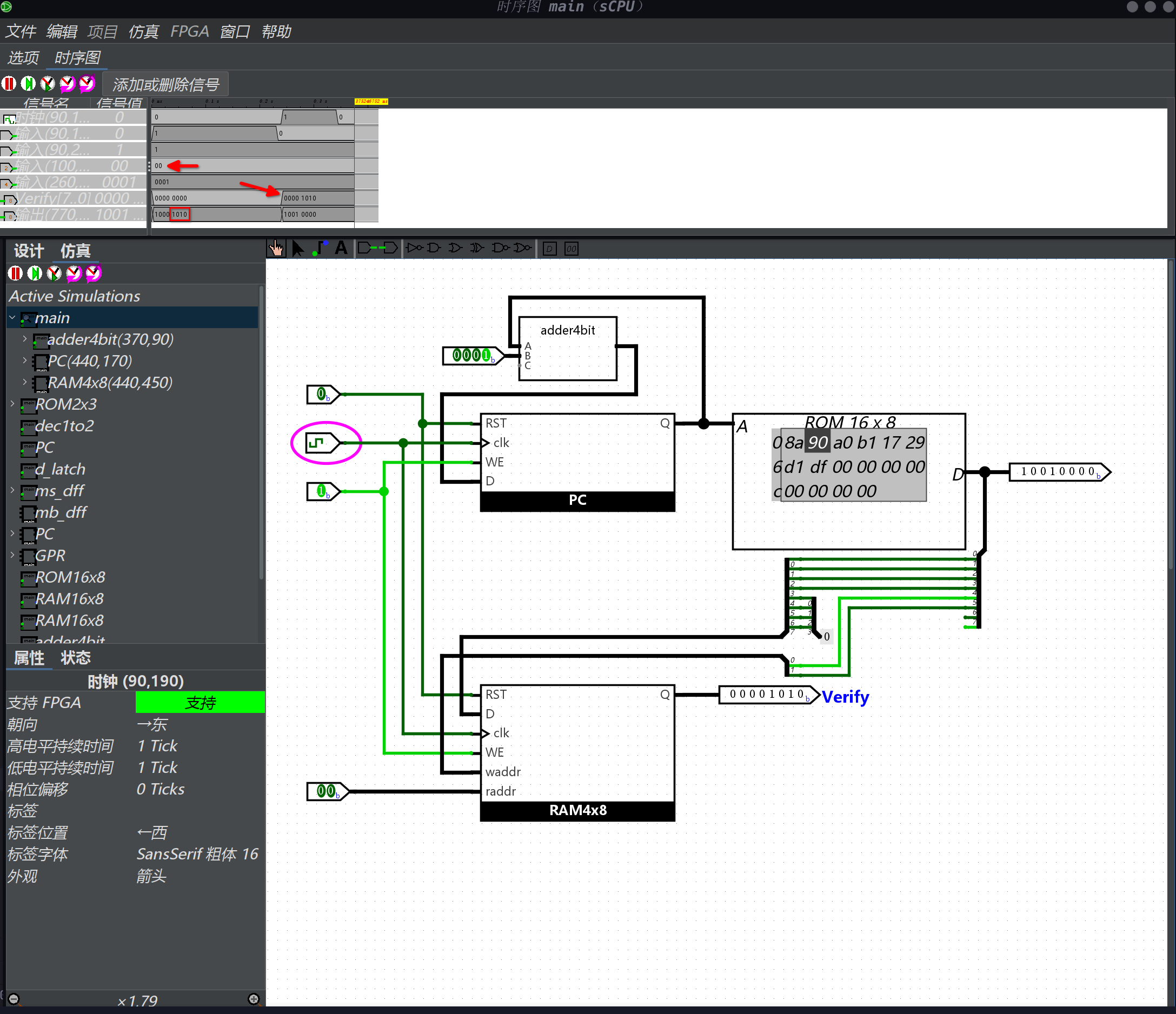

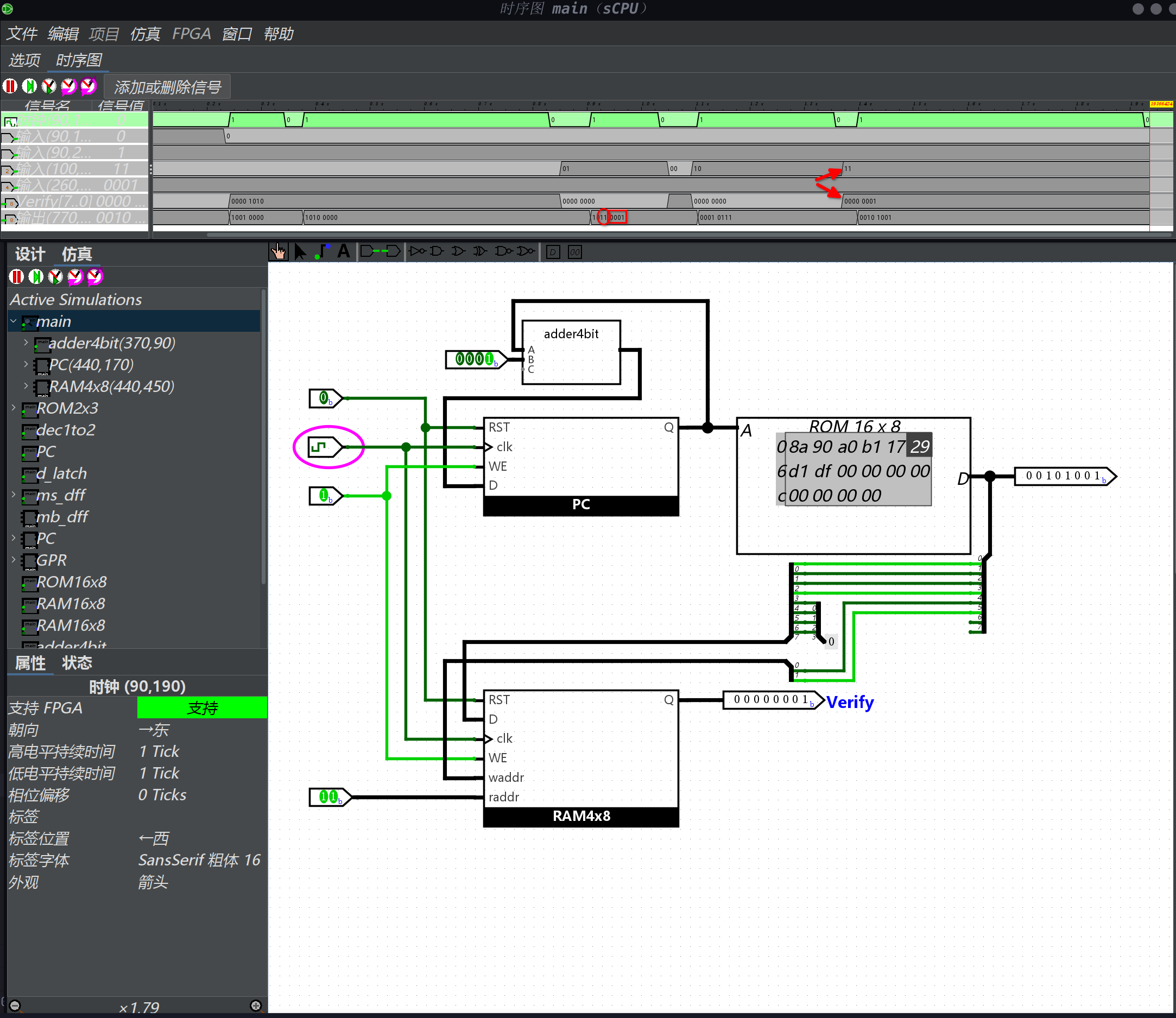

可以通过修改RAM最下方的读地址输入来选择对应的GPR并观察RAM的输出来判断是否符合预期：

完整的sCPU¶

取指和 \(PC+1\) 对三条指令都一样，可以直接复用。扩展实现的核心是让sCPU能够识别出当前执行的是哪类指令，以及当几条指令抢同一条线时，用控制信号把数据拨到对的地方。

各指令的预期行为如下：

ADD¶

ADD 的语义为 \(R[\textit{dest}] = R[\textit{src1}] + R[\textit{src2}]\)。和 LI 比，多了「从两个寄存器读、相加、再写回」。

译码扩展¶

opcode 只有 \(2\) 位，用一片 \(2\)-\(4\) 译码器即可，输出独热码当作控制信号：

按照sISA的约定，先将从ROM中取出的指令进行位拆分：

 7  6 5    4 3    2 1    0
+----+------+------+------+
| 00 | dest | src1 | src2 |
+----+------+------+------+
         |      |      |
         |      |      +-- inst[1:0] → raddr1
         |      +-- inst[3:2] → raddr0
         +-- inst[5:4] → waddr（与 LI 相同）

GPR扩展¶

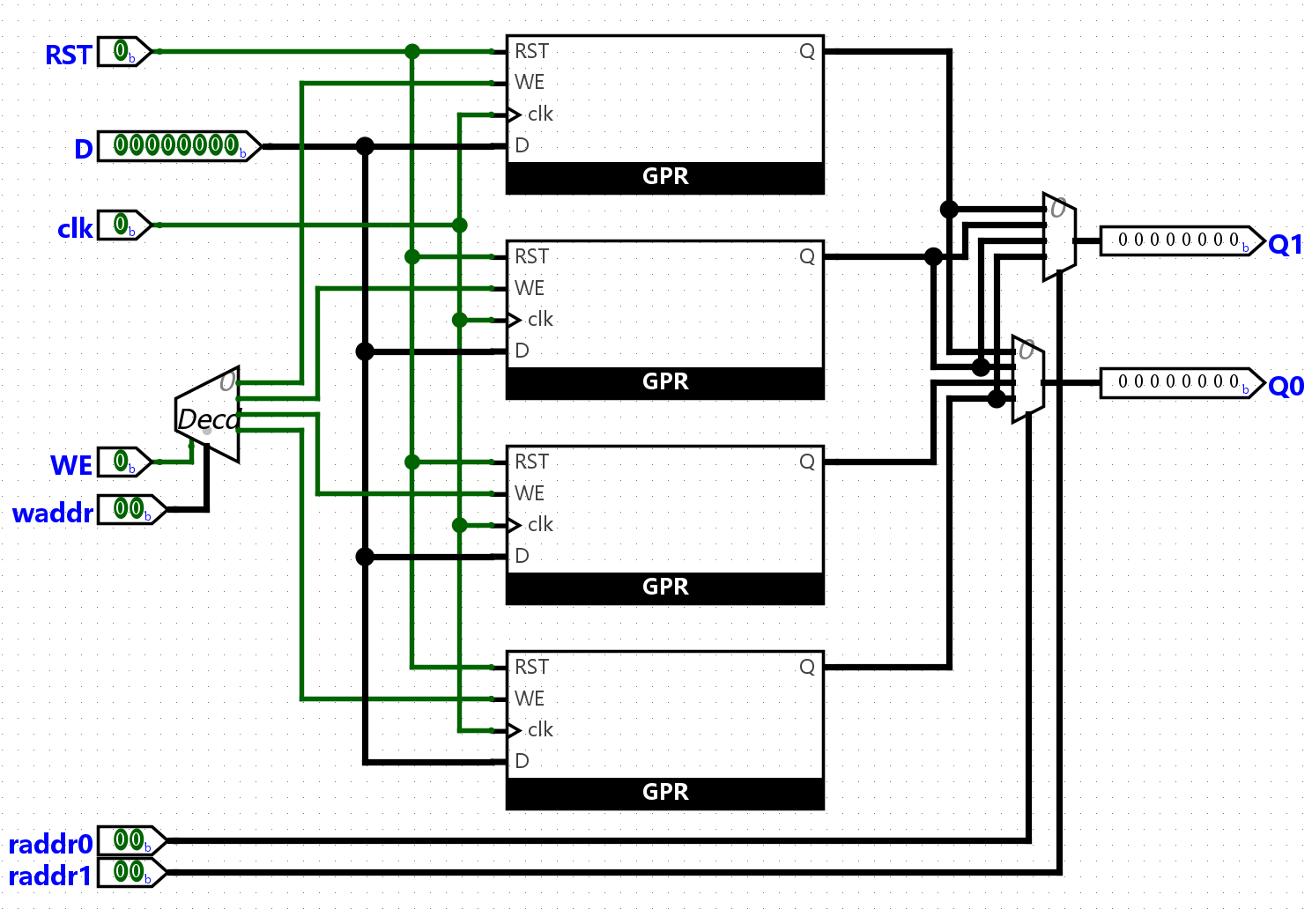

LI 只写、不读；但是 ADD 要同时读两个源操作数、写一个目的操作数。单端口 RAM 同一时刻只能给一个地址，所以 GPR 要扩成两读一写：

电路上就是在原来的 \(4\) 个寄存器上再挂一路读：多路选择器按 raddr 从四路 \(Q\) 里挑一个。写口仍是 \(2\)-\(4\) 译码器生成 WE。这种「同一拍按多个地址访问」的存储器叫多端口 RAM（multi-port RAM），顾名思义，就是可以同时从多个端口读/写（这里是两读一写）。每加一个口，就要多一套选择 / 译码逻辑：

读出之后，两个 \(8\) 位源操作数进加法器，和就是 ADD 的写回值。问题是 GPR.wdata 已经被 LI 的立即数占用了。一条指令不可能既是 ADD 又是 LI，因此在写口前加一个 \(2\) 选 \(1\)；

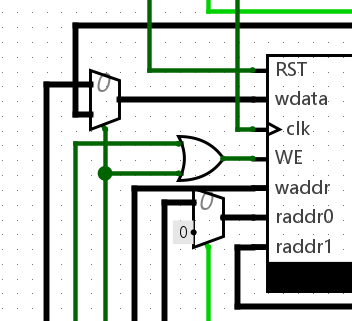

选择端接指令译码器的 \(Y_0\)，用于判断当前是否为加法指令，是则选择加法器通路，不是则走立即数。WE 在 ADD / LI 时都为 \(1\)，因此可以直接将译码器的 \(Y_0\) 和 \(Y_2\) 相或接入 WE：

Bug

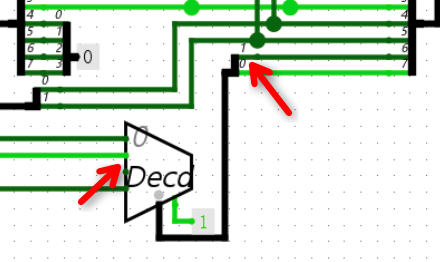

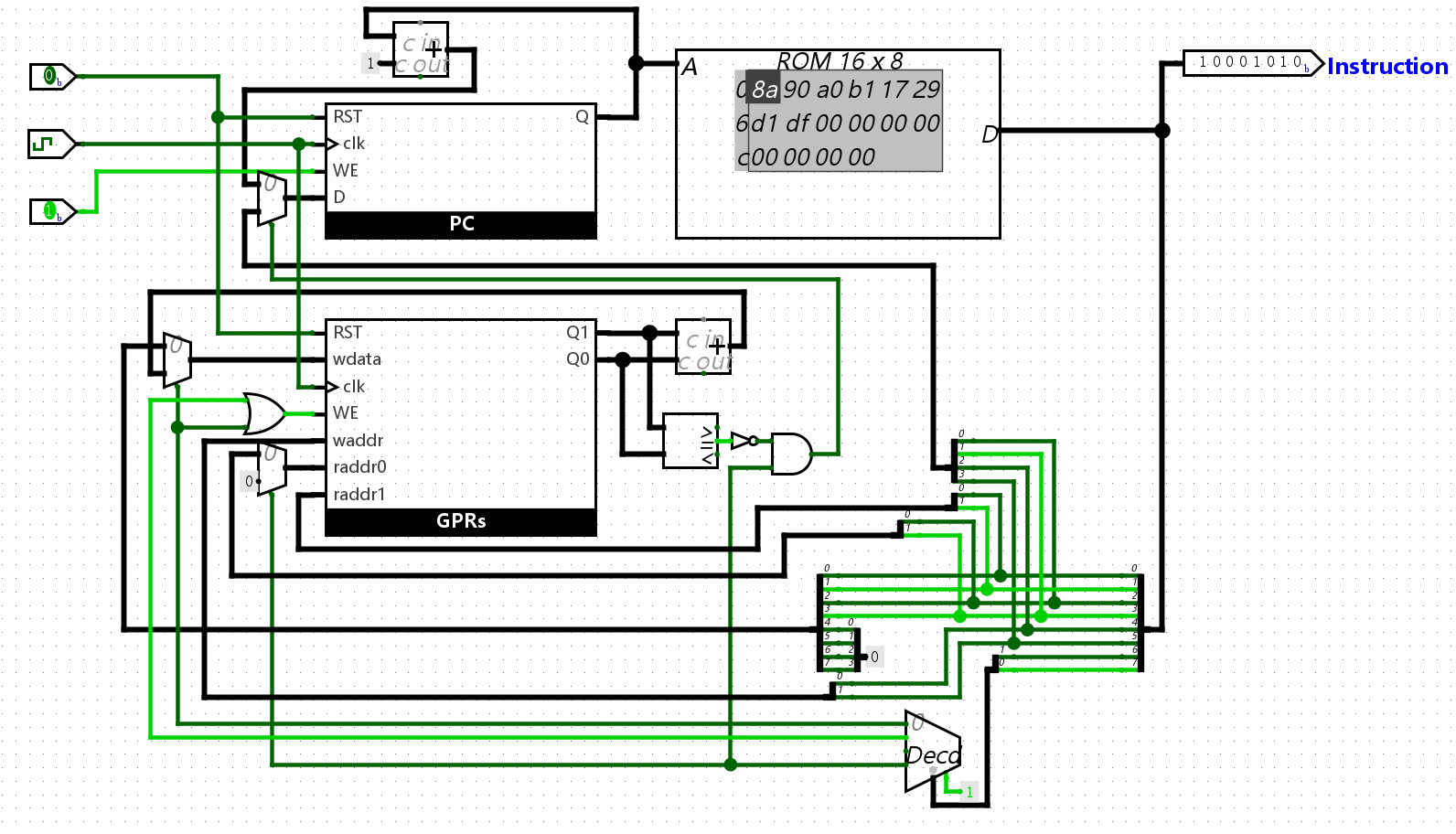

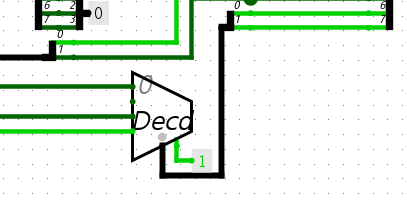

下面组装完成后的电路有个不易察觉的错误：接入译码器的 inst[7:6] 的分线器线序其实是反接了的（正确接法应该是朝东、递增分配），但是由于译码器输出本身也接错了，因此最后阴差阳错地正确执行了。

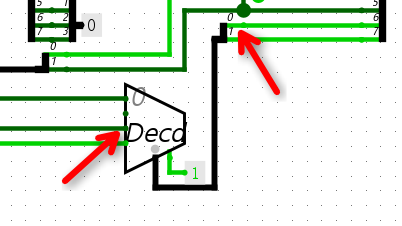

下面才是正确的接法：

好在发现得及时（在扩展新指令前），否则在扩展新指令时又要进行一堆繁琐的排错与调试（事实上，笔者已经因为线序的问题被折磨了不少时间）。这里笔者也是进行了上面的组合逻辑分析才发现了这个巧合，事实证明验证与分析还是很重要的。

BNER0¶

BNER0 的语义为若 \(R[0] \neq R[\textit{src2}]\)，则 \(PC \leftarrow \textit{addr}\)，否则 \(PC+1\)。

注意这个指令总是不写 GPR。

依旧先按照sISA进行位拆分：

 7  6 5              2 1    0
+----+----------------+------+
| 11 |      addr      | src2 |
+----+----------------+------+
              |            |
              |            +-- inst[1:0]，与 ADD 的 src2 同一段 → 仍接 raddr1
              +-- inst[5:2] → 跳转目标（4 bit，与 PC 同宽）

还要读隐含的 \(R[0]\)。raddr0 已被 ADD 的 src1 占用，同样用 \(2\) 选 \(1\)：当前是 BNER0 时选常数 00，否则选 src1。

只有指令类型为 BNER0（译码器输出为 \(Y_3\)） 且源操作数不等于 \(R[0]\) 中的值才把 PC 写成 addr。

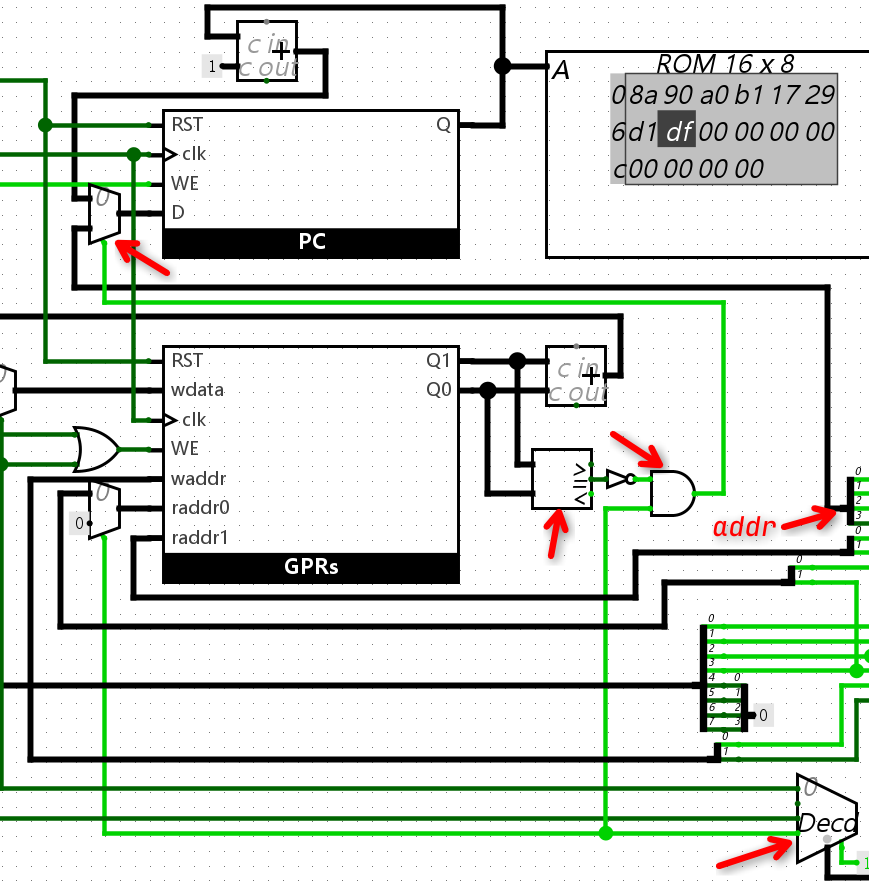

因此将从 GPRs 中读出的两个操作数使用进行比较器（相等则输出 \(1\)）比较后将输出与译码器的 \(Y_3\) 相与后作为选择端接入多路选择器，选择端为 \(1\) 时选择 addr，否则选择 \(PC+1\)：

执行 BNER0 指令时GPRs的 WE 必须拉低，否则会按 dest 的位型（其实是 addr 的高 \(2\) 位）误写某个 GPR。实现上也很简单：只让需要写入GPR的指令进行组合后接入 WE（上面介绍 ADD 的GPR扩展已经介绍了如何实现）即可。

这些选择全部由操作码译码器的独热码（再加比较结果）驱动。GPR、加法器、比较器、ROM 是数据通路；译码器和那些 MUX 的选择端是组合控制逻辑。指令从 ROM 出来之后，电路只受控制信号驱动，这就是上一篇学习的在 CPU 上跑程序 = 用指令序列驱动电路做状态转移。

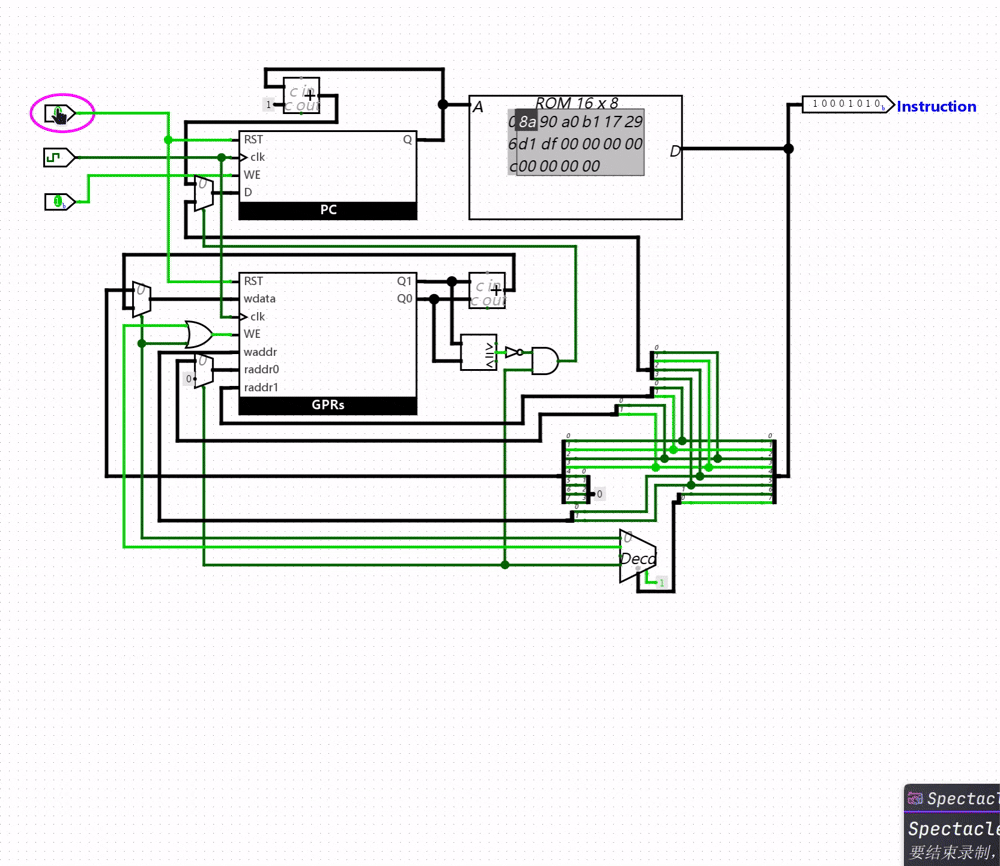

全部接上后开启模拟运行完整求和程序，最后 PC 输出 \(Q\) 应停在 \(7\)（地址 \(7\) 的自跳转），\(r_2=55\)。

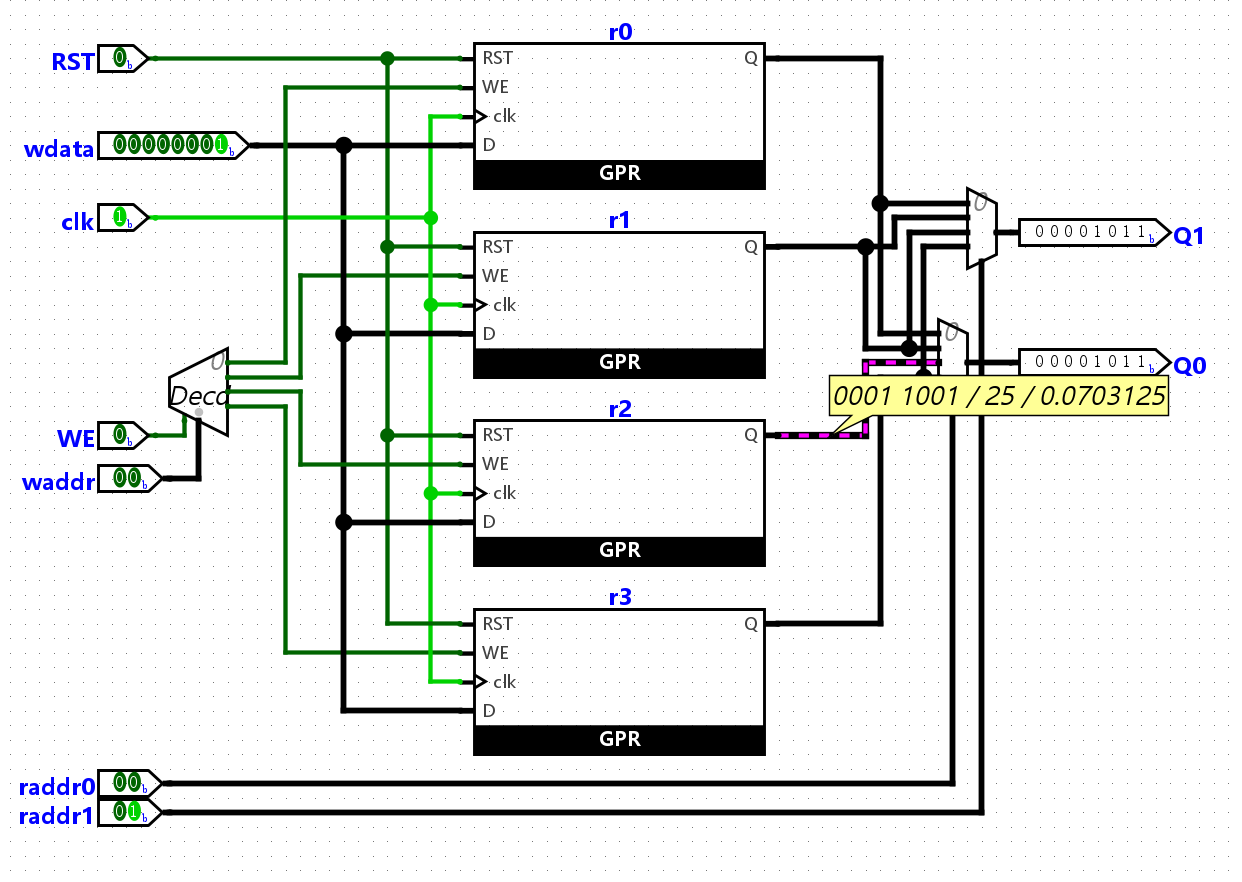

可以在 Ctrl-1 模式下点击对应组件输出的线路观察其中的值：

扩展新指令¶

在设计sISA时，我们还保留了一个未使用的指令类型 01。由于当前的sCPU尚未包含输出功能，因此我们可以考虑实现一个 OUT 指令，用于将某个寄存器的内容输出到外设（这里的外设不妨就采用在学习组合逻辑电路时实现的十六进制数码管译码器）。

设计思路¶

不妨自下而上地进行考量：

考虑到我们应该尽可能地复用已实现的电路，同时尽可能不修改已有的电路（否则基于前面提到的多端口RAM的概念，完全可以力大砖飞直接再加一个读端口），以及一个十分明显但重要的前提条件：OUT 指令与 BNER0 指令相同，执行时总是不写GPR。

因此我们几乎连接入GPRs的连线都无需修改，只需要考虑一个读操作（全盘交给指令即可）和读出的数据怎么译码输出到数码管（hex7seg）就可以了：

 7  6 5              2 1    0
+----+----------------+------+
| 01 |     unused     |  rs  |
+----+----------------+------+

OUT rs → 读取GPRs中的 rs 寄存器，并将其译码输出到数码管

比如，我们希望监控求和过程中 \(r_1\) 的变化，就可以在原有求和程序的求和循环中插入一两条这样的指令：

...
4: OUT r1       # 输出 r1 的值
...
8: OUT r1       # 再完成所有求和操作后输出 r1 的值
9: BNER0 r3, 8  # 跳转到地址 8 继续执行

按照新引入的指令，译成机器码就应该是这样：

...
01000001    # 4: OUT r1 -> 01 | 0000 | 01
...
01000001
11100011    # 9: BNER0 r3, 8 -> 11 | 1000 | 11

电路实现¶

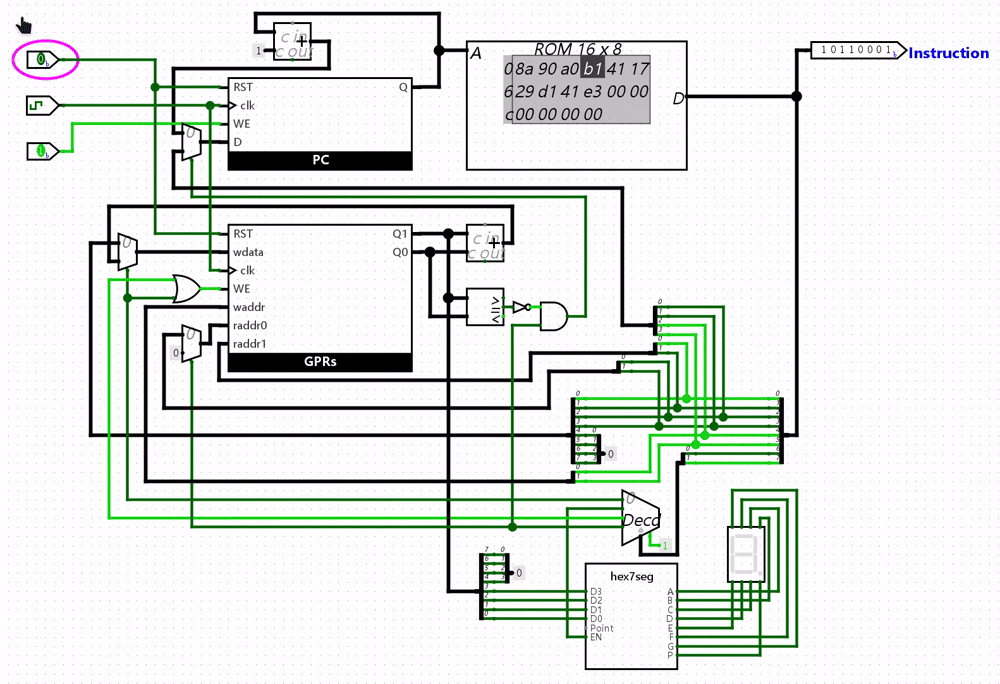

实现后的整体电路就是这样的：

可以看出实际只添加了译码输出到数码管的逻辑，同时这里为了体现 OUT 指令的实行时机，把指令译码器的 \(Y_1\) 接到了数码管译码器的使能端，也就是说只有在执行 OUT 指令时数码管才会显示信息；

同时基于对求和程序的修改（第 \(8\) 条指令输出 \(r_1\) 的最后结果，第 \(9\) 条指令又会跳转到地址 \(8\)），最后数码管上会在显示 \(r_1\) 的终值（十六进制 \(A\)）和熄灭间反复横跳。

奇数列求和¶

引入新指令后的sISA约定¶

 7  6 5    4 3    2 1    0
+----+------+------+------+
| 00 | dest | src1 | src2 |  R[dest] = R[src1] + R[src2]   ADD指令, 寄存器间加法
+----+------+------+------+
| 01 |   unused    |  rs  |  R[rs] -> hex7seg              OUT指令, 输出寄存器 rs 的值
+----+-------------+------+
| 10 | dest |     imm     |  R[dest] = imm                 LI指令, 立即数赋值
+----+------+------+------+
| 11 |     addr    | src2 |  if (R[0] != R[src2]) PC=addr  BNER0指令, 条件跳转（若不等于R[0]则跳转）
+----+-------------+------+

编程与执行¶

回到奇数列求和的例子，在原有的奇数列求和程序上，我们也基于新引入的 OUT 指令，添加一些用于监控寄存器变化的指令：

0: LI    r0, 11      # 开区间上界
1: LI    r1, 1       # i = 1
2: LI    r2, 0       # s = 0
3: LI    r3, 2       # 步长 2
4: OUT r1            # 输出GPR r1的值
5: ADD   r2, r2, r1  # s = s + i
6: ADD   r1, r1, r3  # i = i + 2
7: BNER0 r1, 4       # 若 i != 11，跳回 4
8: OUT r1            # 输出GPR r1的值
9: BNER0 r3, 8       # 在8-9之间反复横跳（r3=2 恒不等于 r0=11）

译成机器码：

10001011    # 0: LI    r0, 11     → 10 | 00 | 1011
10010001    # 1: LI    r1, 1      → 10 | 01 | 0001
10100000    # 2: LI    r2, 0      → 10 | 10 | 0000
10110010    # 3: LI    r3, 2      → 10 | 11 | 0010
01000001    # 4: OUT r1           → 01 | 0000 | 01
00101001    # 5: ADD   r2, r2, r1 → 00 | 10 | 10 | 01
00010111    # 6: ADD   r1, r1, r3 → 00 | 01 | 01 | 11
11010001    # 7: BNER0 r1, 4      → 11 | 0100 | 01
01000001    # 8: OUT r1           → 01 | 0000 | 01
11100011    # 9: BNER0 r3, 8      → 11 | 1000 | 11

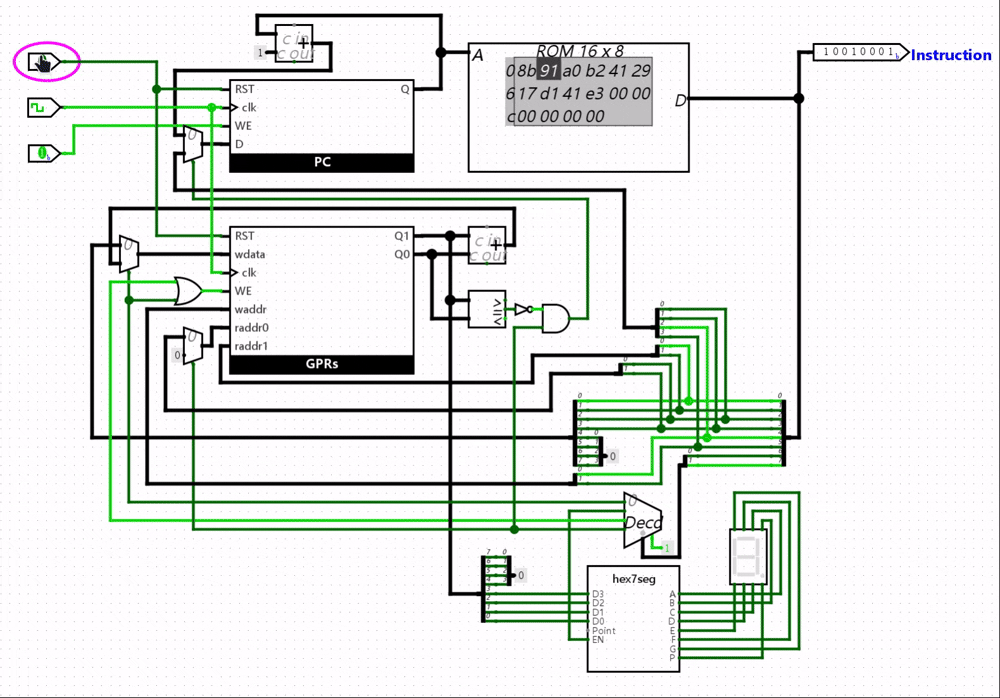

写入ROM并执行：

sCPU与专用求和电路的对比¶

两套电路算的都是 \(1+2+\cdots+10=55\)，但状态机的更新方式完全不同。

时序逻辑里的数列求和电路把算法焊死在连线上：一个寄存器存 \(i\)、一个存 \(s\)，每个时钟边沿并行做 \(s \leftarrow s+i\) 和 \(i \leftarrow i+1\)。没有指令、没有 PC，控制流就是「一直加」。要改成奇数和或换一个上界，得改加法器输入、比较条件或复位值——等于重做一块专用芯片。

sCPU 把同一件事拆成 ROM 里的指令序列：先 LI 填寄存器，再 ADD / BNER0 循环。每拍只执行一条指令，所以软件里必须写成先加 \(i\) 再加 \(s\)（或反过来，按程序顺序），不能像专用电路那样同一拍改两个变量。换算法通常只改 ROM（后面的 OUT 也是插几条指令），数据通路可以不动。

专用电路赢在为这一个任务把组合逻辑用满；处理器赢在同一套加法器、比较器被所有指令分时复用。

这也是在ISA状态机模型中学习过的概念：专用电路的 \(\delta\) 写在门上；sCPU 的 \(\delta\) 写在手册里，程序只是在选每一拍走哪一条。

两种实现都能从 \(s_0\) 执行到 \(s=55\)，只是一种实现方式不能改道，另一种实现方式把执行路径用ISA描述并以存储程序的形式放进了存储器。
