时序逻辑电路¶

F3 数字逻辑电路基础 - 时序逻辑电路 | 一生一芯 v24.07 学习讲义

组合逻辑电路的一个显著特点就是电路输出完全由当前输入决定。但在计算机体系结构中，状态机模型使我们常常需要存储和更新某些状态，这就要求我们需要设计一种电路，具备以下特性：

1. 可以读取电路的旧状态

2. 可以更新电路的状态

具备上述功能的电路称为时序逻辑电路（Sequential Logic Circuit），其输出由当前输入和电路旧状态共同决定。

交叉配对反相器¶

可以存储状态的最简电路是交叉配对反相器（Cross-Coupled Inverters）：两个反相器的输出交叉接到对方的输入，形成反馈环。

图中上方反相器输出为 \(Q\)，下方输出为 \(\overline{Q}\)。设信号经线网再经反相器传播的总延迟为 \(T\)，电路行为可分四种情况：

也就是说：当 \(Q \neq \overline{Q}\) 时，经过延迟 \(T\) 后状态不变——电路能稳定保存 1 bit；当 \(Q = \overline{Q}\) 时会反复翻转，设计中必须避免。

锁存器¶

S-R 锁存器¶

把交叉配对反相器中的反相器换成或非门，就得到 S-R 锁存器（Set-Reset Latch）：\(S\)（Set）负责置 1，用于置位，\(R\)（Reset）负责置 0，用于复位。

图中当前 \(S=1\)、\(R=0\)，故 \(Q=1\)（置位态）。按输入分四种情况：

Warning

\(S=R=1\) 时 \(Q=\overline{Q}=0\)。若再同时回到 \(S=R=0\)，等价于让交叉配对反相器从 \(Q=\overline{Q}=0\) 启动 → 亚稳态。Logisim 会报「检测到振荡 / Oscillation apparent」，需要重置仿真。

\(\overline{S}\)-\(\overline{R}\) 锁存器

把或非门换成与非门同样能做锁存器，但控制端变成低有效：\(\overline{S}=\overline{R}=1\) 时保持，\(0\) 才置位/复位；禁止输入是 \(\overline{S}=\overline{R}=0\)。真值表如下：

\(\overline{S}\)	\(\overline{R}\)	\(Q\)	说明
0	0	禁止	两输出皆为 1，不是合法存储态；回到 11 会进亚稳态
0	1	1	置位（\(\overline{S}\) 低有效）：对应与非门输出恒为 1，\(Q\) 被置一
1	0	0	复位（\(\overline{R}\) 低有效）：对应与非门输出恒为 1，\(Q\) 被清零
1	1	保持	两个与非门退化为反相器，行为与交叉配对反相器相同

D 锁存器¶

S-R 锁存器有禁止输入 \(S=R=1\)，在其前面加若干门电路，把 4 种输入限制成 3 种合法组合，并引入写使能。这就构成 D 锁存器（D Latch / Data Latch）：\(D\) 为数据，\(WE\) 为写使能（Write Enable）。

图中前置逻辑为：

因此 \(S\) 与 \(R\) 永不同时为 1（\(WE=0\) 时二者皆 0；\(WE=1\) 时二者互补）。图中当前 \(WE=1\)、\(D=0\)，故 \(R=1\)、\(S=0\)，\(Q=0\)。

带 RST 的 D 锁存器

\(WE\)在置0时，Data端无效，无论如何改变D端输入，已经写入的数据都会保持不变：

这时若希望在不依赖写使能的情况下清空锁存器中的数据，就需要实现一个异步复位端口：

	用 \(D=0\) 写入	用 \(RST\) 清零
含义	数据通路写入数值 0	控制通路强制清空
条件	通常要 \(WE=1\)，且 \(D\) 必须为 0	拉高 \(RST\) 即可
典型用途	正常存数	上电初始化、全局清零、异常恢复

在内部 S-R 上令：

\[ R' = R + RST,\quad S' = S\cdot\overline{RST} \]

即 \(RST=1\) 时强制进入复位态（\(R'=1,\,S'=0\)），且不会出现 \(S'=R'=1\)：

位翻转

把 \(Q\) 取反接回 \(D\)，并令 \(WE=1\)：预期 \(Q\) 在 0/1 间翻转，但会因组合环路立刻震荡（Oscillation apparent）：

根因正是电平触发——输出一变又立刻改写输入。

同步电路与异步电路¶

复杂系统里常有多个模块要按顺序协作。例如一个加法操作需要各个模块按顺序完成「读数据 → 加法 → 写回」三步，同时保证读完才能算，算完才能写。

这就需要实现同步关系：让事件 A 发生在事件 B 之后。和操作系统中进程同步的概念类似。

支撑这种关系的机制大体有两类：

同步电路¶

同步电路（Synchronous Circuit）靠全局周期性时钟（clock）统一节拍。时钟在高低电平间翻转；一次高 + 一次低构成一个周期。关心的时刻主要是边沿：

• 正边沿 / 上升沿（positive edge）：低 → 高

• 负边沿 / 下降沿（negative edge）：高 → 低

clk（理想方波，边沿瞬时翻转）

    ↑ 上升沿                 ↓ 下降沿
    |                       |
    +-------+       +-------+       +-------+
    |       |       |       |       |       |
----+       +-------+       +-------+       +---
    |←—— 一个周期 ——→|

上面的时钟信号示意是理想状态下的，实际的信号在翻转电平时会有一定的时延 \(t_r\)（rise time，低→高）与 \(t_f\)（fall time，高→低），边沿呈斜坡而非垂直跳变：

clk（实际，含翻转时延）

    ↑ 上升沿                     ↓ 下降沿
    |                           |
    +-------+           +-------+           +-------+
   /         \         /         \         /         \
--+           +-------+           +-------+           +---

存储元件仅在指定边沿写入，并在后续周期内稳定读出。于是可以把「读 / 算 / 写」拆到不同时钟周期，由边沿保证先后顺序。

电平触发与边沿触发

上面提到，锁存器是电平触发：\(Q\) 的输出变化取决于\(WE\)和\(D\)的输入，不取决于时钟信号的变化：

这样无法保证同步电路「只在边沿采样、随后周期稳定保持」。

在同步电路中，我们需要一种只有在时钟信号变化时才将输入传播到输出端的存储元件，我们称其为边沿触发（edge-triggered）元件。下面提到的D 触发器就是一种边沿触发的存储元件。

异步电路¶

异步电路（Asynchronous Circuit）不用全局时钟，而靠模块间的局部握手 / 通信信号约定「你做完了我再做」。

D 触发器¶

D 触发器（D Flip-Flop）是一种边沿触发的存储元件，基于锁存器搭建。其由两个 D 锁存器组成，一个用于采样输入，一个用于输出，可在时钟信号维持电平时阻塞输入信号的传播。

D触发器有多种实现方式，最常见的由两个D锁存器组成的触发器叫做主从式D触发器（Master-Slave D Flip-Flop）：

主从式D触发器¶

图中下方为主锁存器（master），上方为从锁存器（slave）。数据串行穿过二者：输入 \(D\) → 主锁存器 → 从锁存器 → 输出 \(Q\)。时钟接法为：

二者永远一开一关：任一时刻最多只有一级透明，输入 \(D\) 无法直通到输出 \(Q\)。整体因此表现为上升沿触发：

工作过程分三阶段：

1. 数据准备（\(\textit{clk}=0\)）

   主锁存器 \(WE=1\)，透明，跟随外部 \(D\)；从锁存器 \(WE=0\)，锁住旧值。外部 \(Q\) 不变，\(D\) 的变化只进入主锁存器。

2. 采样（\(\textit{clk}\) 上升沿 \(0\to 1\)）

   主锁存器 \(WE\) 变为 0，把边沿到来前的 \(D\) 锁住；同时从锁存器的 \(WE\) 变为 1，把主锁存器里刚锁住的值传到 \(Q\)。这是整个触发器唯一改写输出的瞬间。

3. 维持（\(\textit{clk}=1\)）

   主锁存器保持关闭，后续 \(D\) 变化进不来；从锁存器虽透明，但输入（主锁存器的 \(Q\)）已冻结，故外部 \(Q\) 在整个高电平期间保持稳定。

带复位功能的D触发器

先前在搭建D锁存器时，就已经实现了带复位功能的D锁存器。因此现在只需要添加一个 \(RST\) 端口，将其连接到主从D锁存器上的 \(RST\) 端口即可：

位翻转

相比较D锁存器，由于D触发器是边沿触发的，只有在时钟信号翻转时才会将输入传播到输出，不像D锁存器那样输入会直接反馈到输出上，因此不会产生震荡现象：

下降沿触发的D触发器

把非门改接到从锁存器（即 \(WE_{\text{主}}=\textit{clk}\)，\(WE_{\text{从}}=\overline{\textit{clk}}\)），这时采样发生在下降沿，其余原理相同：

写使能

实际应用中，我们通常不希望每个时钟沿都改写 \(Q\)。给 D 触发器加一个写使能（Write Enable，\(WE\) / \(EN\)）：时钟照常接，\(\textit{clk}\) 边沿到了之后还要看 \(WE\) 才决定写不写。

\(WE\)	时钟沿到来时	存储的值	对外 \(Q\)
1	写入 \(D\)	变为 \(D\)	新值
0	不写	旧值不动	仍是旧值，照样有效

这和三态门 / 七段译码器的输出使能不是一回事：后者 \(EN=0\) 时对外变成 0（或高阻）；写使能 \(WE=0\) 时 \(Q\) 继续输出刚才存的数。

正确接法是在 \(D\) 端做保持（数据回绕），而不是去掐时钟、也不是去挡输出。用 2 选 1（与或非即可）令真正送进触发器核的数据为：

\[ D_{\text{实际}} = WE\cdot D + \overline{WE}\cdot Q \]

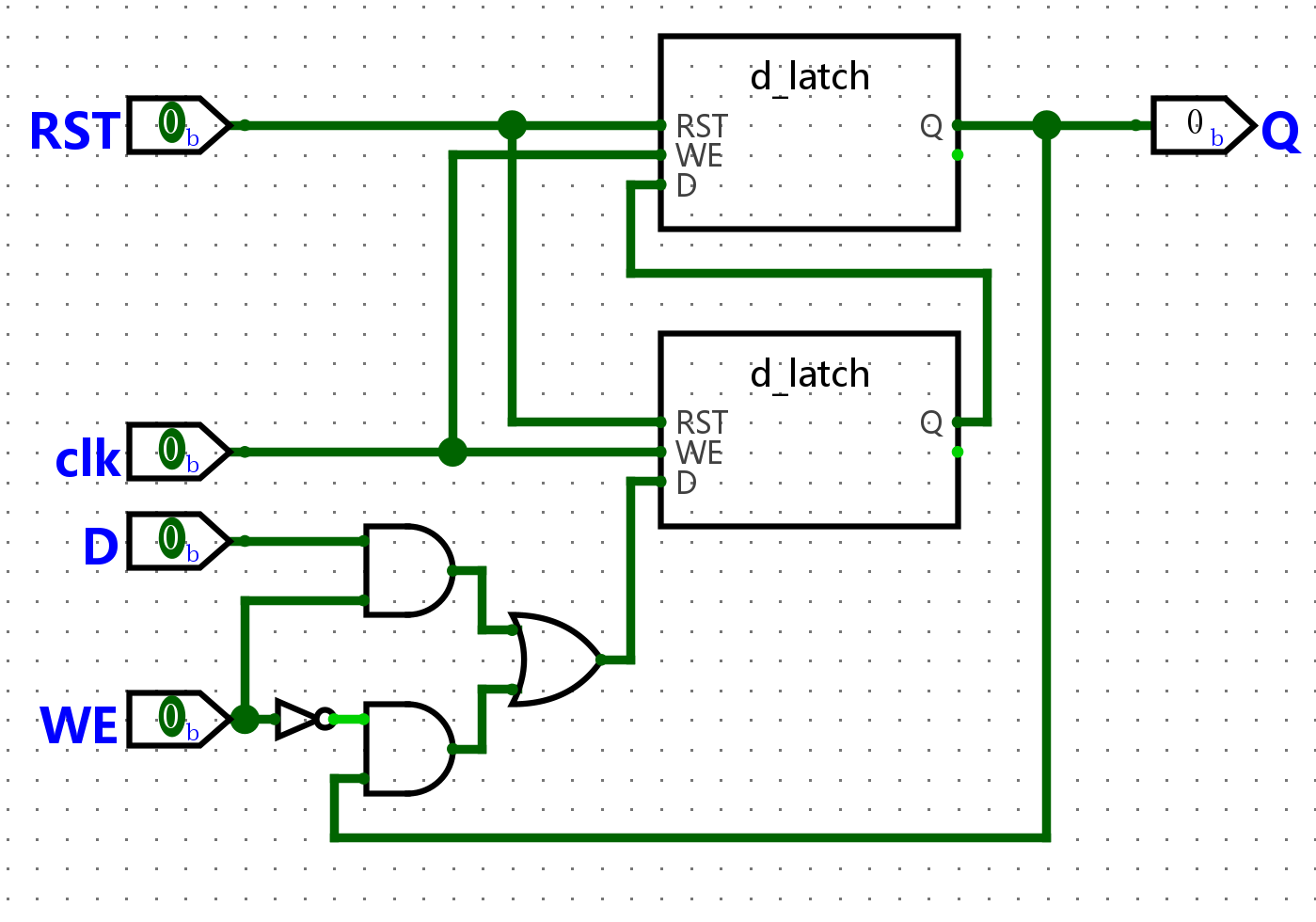

\(WE=1\) 选外部 \(D\)；\(WE=0\) 把当前 \(Q\) 写回自己。每个沿都采样，使能为 0 时采到的仍是旧值，所以状态保持。图中 \(WE\)、\(D\) 与反馈回来的 \(Q\) 先进入这组组合逻辑，再进主锁存器的 \(D\)：

\(RST\) 仍走异步清零，不要和 \(WE\) 绑在一起。维持-阻塞式同样把这只 2 选 1 加在核的 \(D\) 前面，\(Q\) 从输出锁存器直接引出。

两种常见接错

当成输出使能：\(Q_{\text{对外}} = Q_{\text{内部}}\cdot WE\)。\(WE=0\) 时对外被抹成 0，内部触发器却每个沿照样采样 \(D\)。计数器的进位若接到这种端口：低位还没到 9 时高位对外是 0、内部已在累加；一到 9，\(WE\) 拉高，内部攒着的 1 突然露出来，显示会从 0008 直接跳到 0019。

去门控时钟：\(\textit{clk}_{\text{eff}} = \textit{clk}\cdot WE\)。看起来「没有使能就没有边沿」，但 \(WE\) 若由当前 \(Q\) 组合出来（例如 \(WE=(Q=9)\)），会在已经过了上升沿、时钟仍为高时才变 1，等于在高电平中途再造一次上升沿：

clk     ____/‾‾‾‾‾‾‾‾\____
Q       8 → 9（就在这个上升沿）
WE      ________/‾‾‾‾‾‾     ← 组合逻辑，边沿之后才变 1
clk·WE  ________/‾‾‾‾       ← 假边沿，高位被多打一拍

同步电路里「这一拍要不要变」必须走数据通路（上面的 \(D_{\text{实际}}\)），时钟只负责统一节拍。

和锁存器 \(WE\) 的差别

锁存器的 \(WE\) 是电平触发：为 1 的整段时间里 \(Q\) 跟着 \(D\) 跑。触发器的写使能挂在边沿上：为 0 时该沿不更新，为 1 时仅在边沿写入；\(WE\) 在高电平中途变化不会立刻改 \(Q\)。

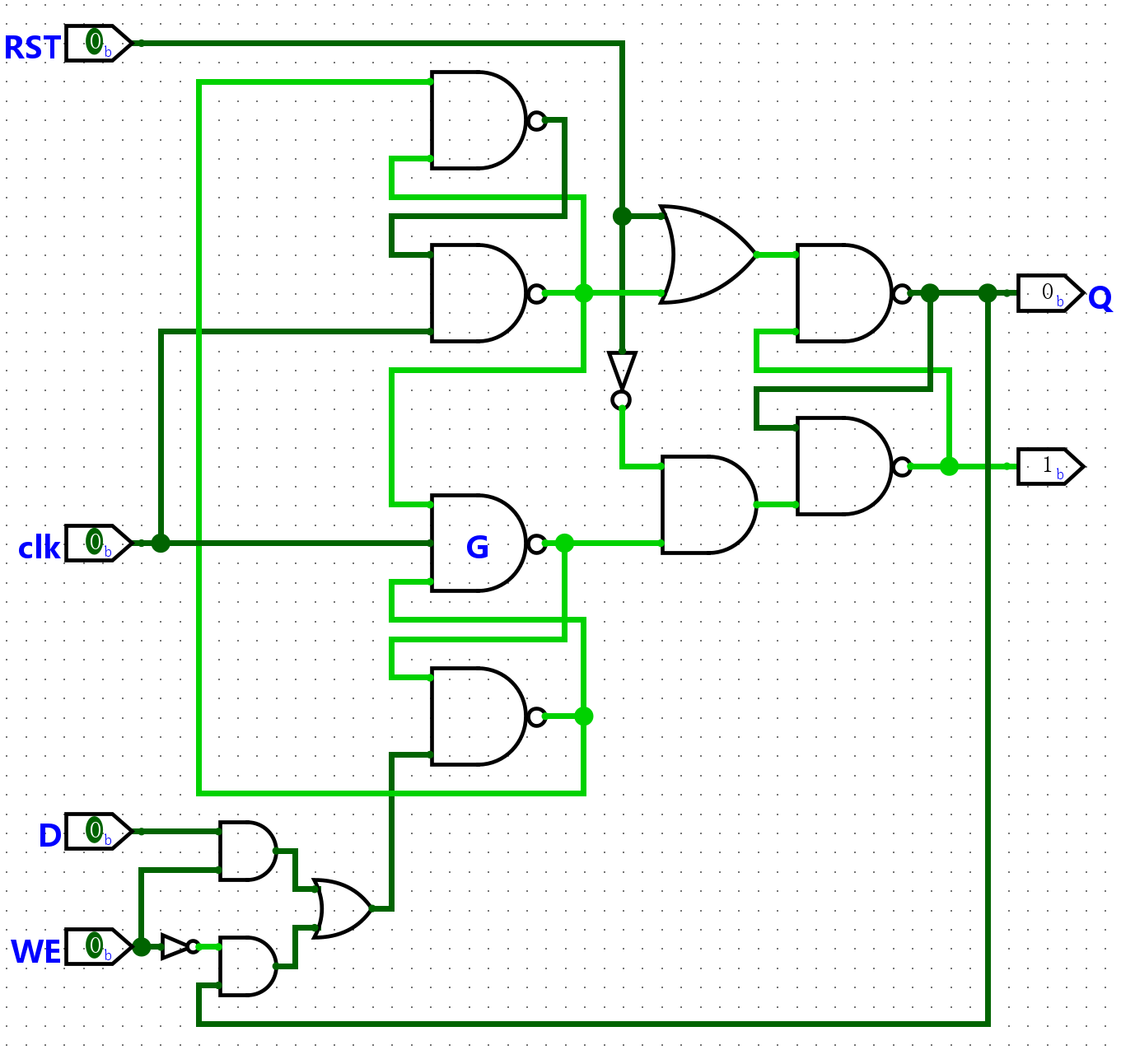

维持-阻塞式D触发器¶

除了主从式，D触发器还有一种常见模型称为维持-阻塞式 D 触发器（Maintain-Blocking D Flip-Flop），也称边沿触发 D 触发器。

结构概览¶

典型结构由 6 个与非门组成（图中左侧 4 个负责采样与阻塞，右侧 2 个组成输出端的 \(\overline{S}\)-\(\overline{R}\) 锁存器）。可按功能拆成三块：

1. 输入准备级：在 \(\textit{clk}=0\) 时接收 \(D\)，预先生成置 0 / 置 1 所需的互补控制。

2. 时钟开门级：\(\textit{clk}\) 接到两路与非门；仅在上升沿附近把准备好的控制送到输出锁存器。

3. 输出锁存器：交叉配对与非门，保存并输出 \(Q\)、\(\overline{Q}\)。

实现关键是几条反馈线：

工作过程¶

1. 接收（\(\textit{clk}=0\)）
   时钟相关与非门被封锁，输出锁存器保持旧值。输入级打开，\(D\) 被读入并准备好下一次边沿要用的置位/复位控制。此时 \(Q\) 不变。

2. 翻转（\(\textit{clk}\)：\(0\to 1\)）
   时钟门打开，把边沿到来瞬间的控制送到输出锁存器 → \(Q\leftarrow D\)。这是改写输出的时刻。

3. 封锁（\(\textit{clk}=1\)）
   翻转完成后，维持 / 阻塞反馈立刻生效：\(D\) 通往输出锁存器的路径被掐断。此后整段高电平里，\(D\) 再怎么变都进不来，\(Q\) 保持边沿采样值。

边沿前接收，边沿时翻转，边沿后封锁。

寄存器¶

每个D触发器能存储一位二进制数据，把 \(n\) 个D触发器组合在一起，共享一个时钟信号和写使能，就构成了一个 \(n\) 位寄存器（Register）。这里的 \(EN\) / \(WE\) 必须是上面那种「这一拍写不写」，不能做成输出与门。

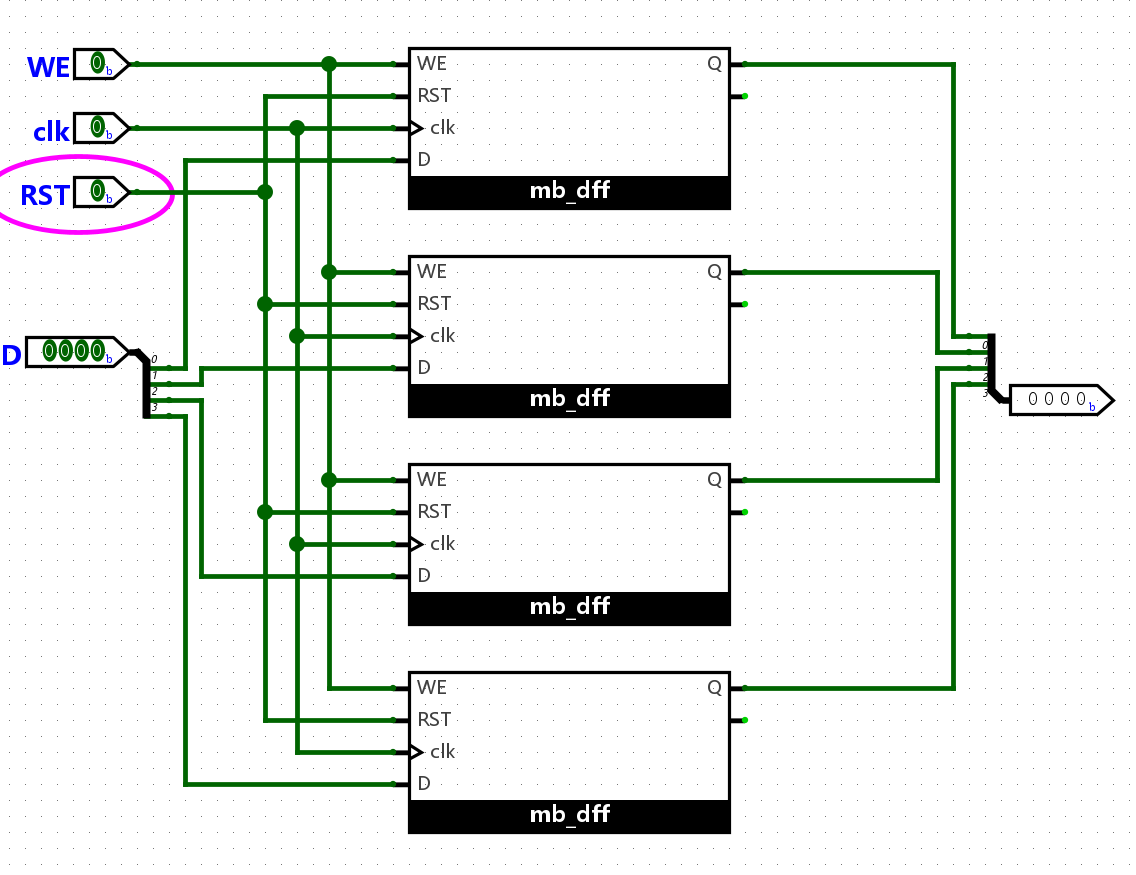

例如下面是一个携带复位功能的4位寄存器：

寄存器的应用¶

有了寄存器用来暂存数据，我们可以实现很多有意思的电路。

计数器¶

基于寄存器和组合电路里的加法器，可以实现一个计数器（counter）：每个时钟边沿到来时，寄存器里的值加 1；加到全 1 后再翻回 0（自然溢出回绕）。

计数器要做的事可以写成一行状态转移：

拆成「存」和「算」两块，正好对应寄存器与加法器：

1. 状态存放：用 \(n\) 位寄存器保存当前计数值 \(Q\)。

2. 下一状态计算：把 \(Q\) 接到加法器的一个输入，另一个输入接常数 1，得到 \(Q+1\)。

3. 反馈写回：加法器的和接到寄存器的数据输入 \(D\)。每个时钟上升沿时 \(Q \leftarrow Q+1\)。

4. 回绕：加法器按模 \(2^n\) 运算，无需额外逻辑。

这就是时序电路的经典套路：

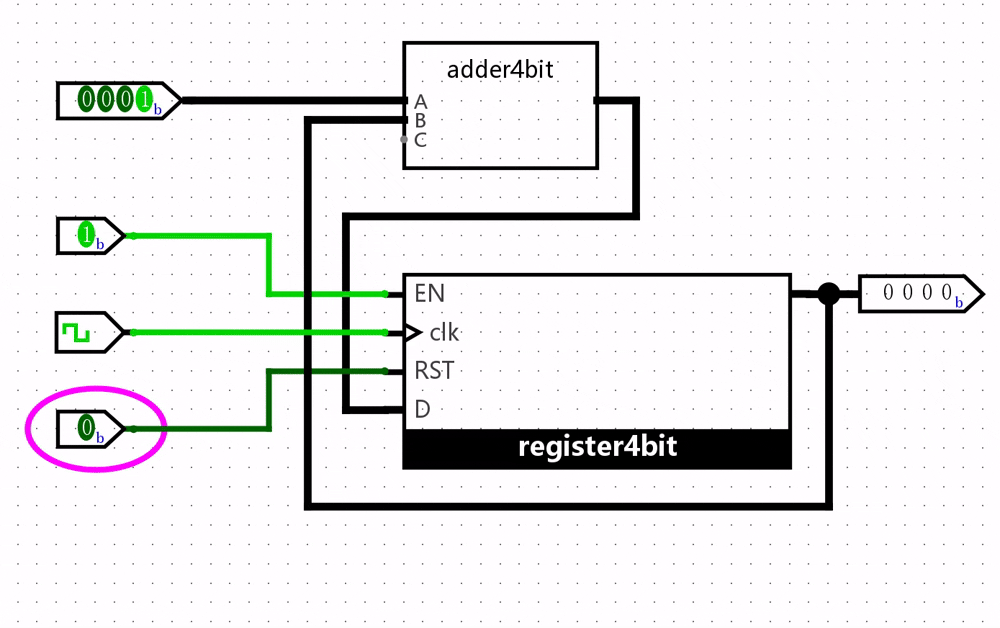

下面是一个4位计数器的实现：

数列求和电路¶

这个初见或许会觉得有难度，但实际上只要明确等差数列求和过程的程序本质，就可以很容易地实现这个电路。

依然是拆成「存」和「算」。求 \(1+2+\cdots+n\) 的程序本质只有两个变量、每步做两件事：

1. 存当前项 \(i\)：等差数列正加到哪一项（对应计数器寄存器）

2. 存部分和 \(s\)：已经累加过的结果（对应累加寄存器）

3. 算新的和：\(s \leftarrow s + i\)

4. 算下一项：\(i \leftarrow i + 1\)

用伪代码来表示则更为清晰：

i = 0          # 当前项
s = 0          # 部分和
while True:    # 每个时钟上升沿执行一次
    s = s + i  # 先用旧的 i 累加
    i = i + 1  # 再准备下一项

硬件里这两句是同一拍并行完成的：两个寄存器同时采样当前的 \(D\)，加法器用的都是边沿前的旧 \(i\)、\(s\)，不会用到「已经加一后的 \(i\)」。所以软件里必须先 s = s + i 再 i = i + 1，顺序反了就会变成 \(s \leftarrow s+(i+1)\)，和电路不一致。

从 \(i=0\) 起加不影响结果（\(0\) 是加法单位元）。要得到 \(1+2+\cdots+10=55\)，让电路跑到 \(i\) 经过 0..10 即可。

因此只需在计数器上再加一块「累加」：一个加法器把计数器输出的当前项加进部分和，一个寄存器把新的和存下来并输出。

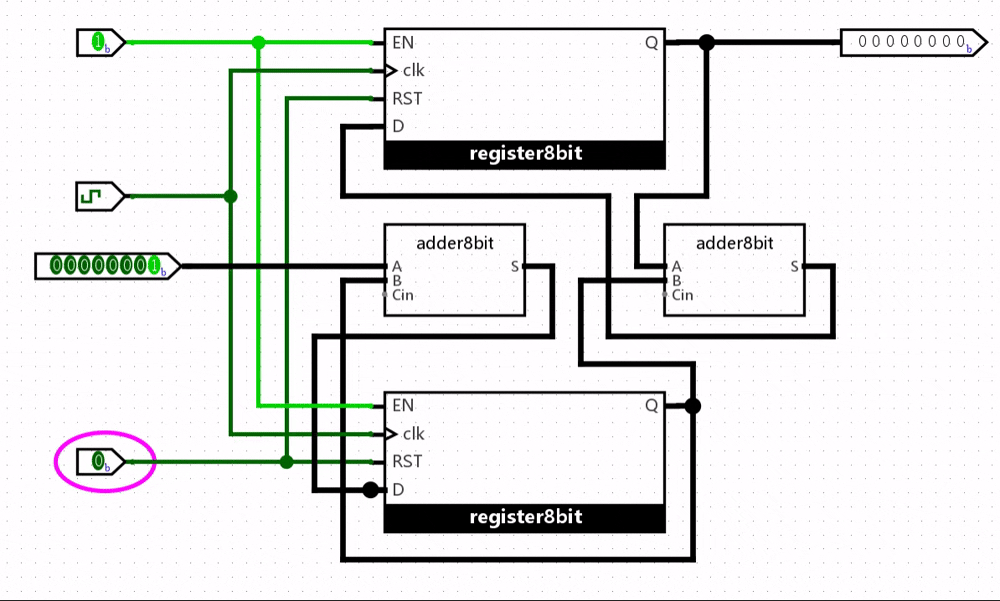

下面是一个8位等差数列求和电路的实现：

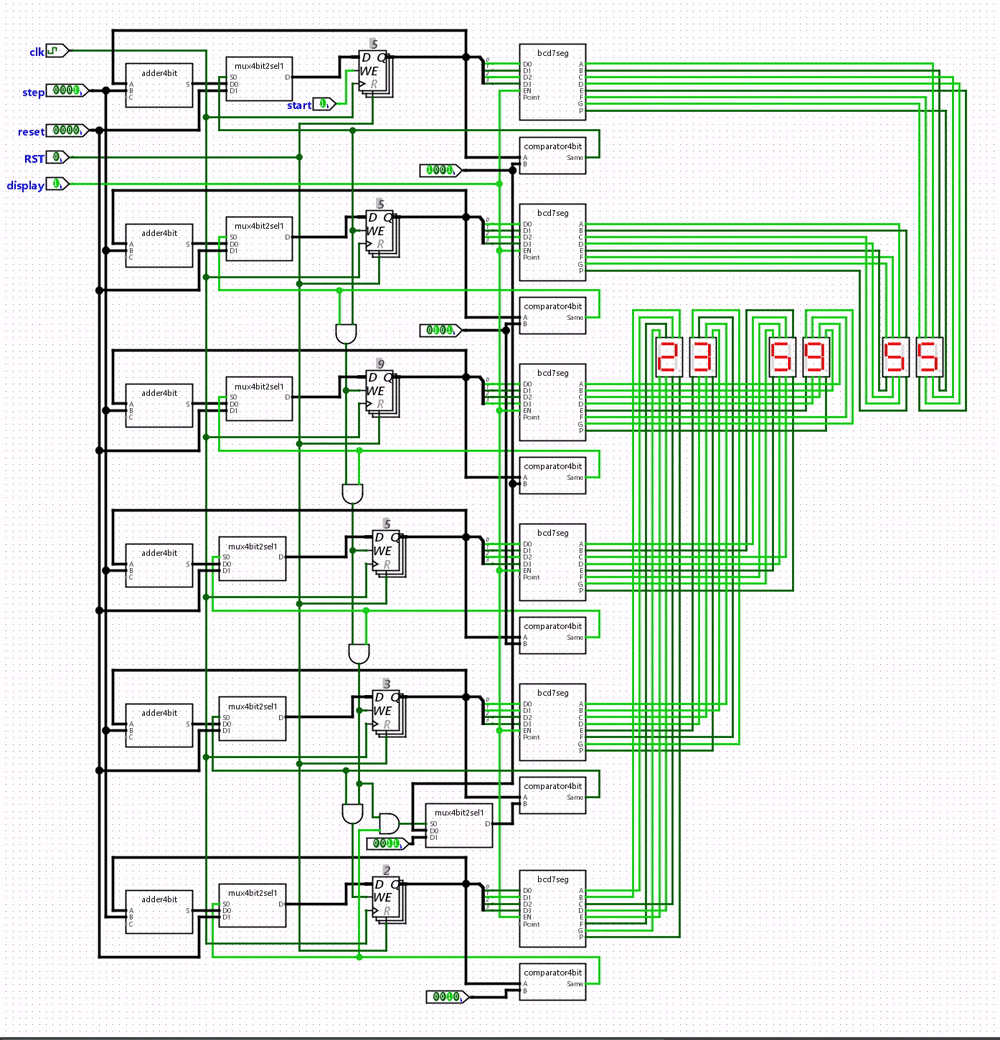

电子时钟¶

基于用寄存器和七段数码管，可以实现带「时」「分」「秒」的电子时钟。从状态表到门级的完整设计流程见同步时序逻辑电路设计原理。

核心不是做一个很大的二进制计数器，而是 六个十进制数位 + 逢限进位，再接到已有的 BCD 七段译码器 上显示 HH:MM:SS（24 小时制，\(00{:}00{:}00\!\sim\!23{:}59{:}59\)）。

程序抽象¶

人读的是 HH:MM:SS，每位都是十进制。秒、分是 60 进制（个位模 10，十位模 6）；时是 24 进制（个位在 \(0\!\sim\!1\) 点时模 10，在 2 点时只计到 3）：

s1, s10 = 0, 0   # 秒个位 0–9，秒十位 0–5
m1, m10 = 0, 0   # 分个位 0–9，分十位 0–5
h1, h10 = 0, 0   # 时个位 0–9（20–23 时只到 3），时十位 0–2

while True:      # 每个时钟上升沿 = 走过 1 秒
    s1 += 1
    if s1 == 10:
        s1 = 0
        s10 += 1
        if s10 == 6:
            s10 = 0
            m1 += 1
            if m1 == 10:
                m1 = 0
                m10 += 1
                if m10 == 6:
                    m10 = 0
                    h1 += 1
                    if h10 == 2 and h1 == 4:  # 23 + 1 → 24 → 00
                        h1, h10 = 0, 0
                    elif h1 == 10:            # 09 → 10，19 → 20
                        h1 = 0
                        h10 += 1

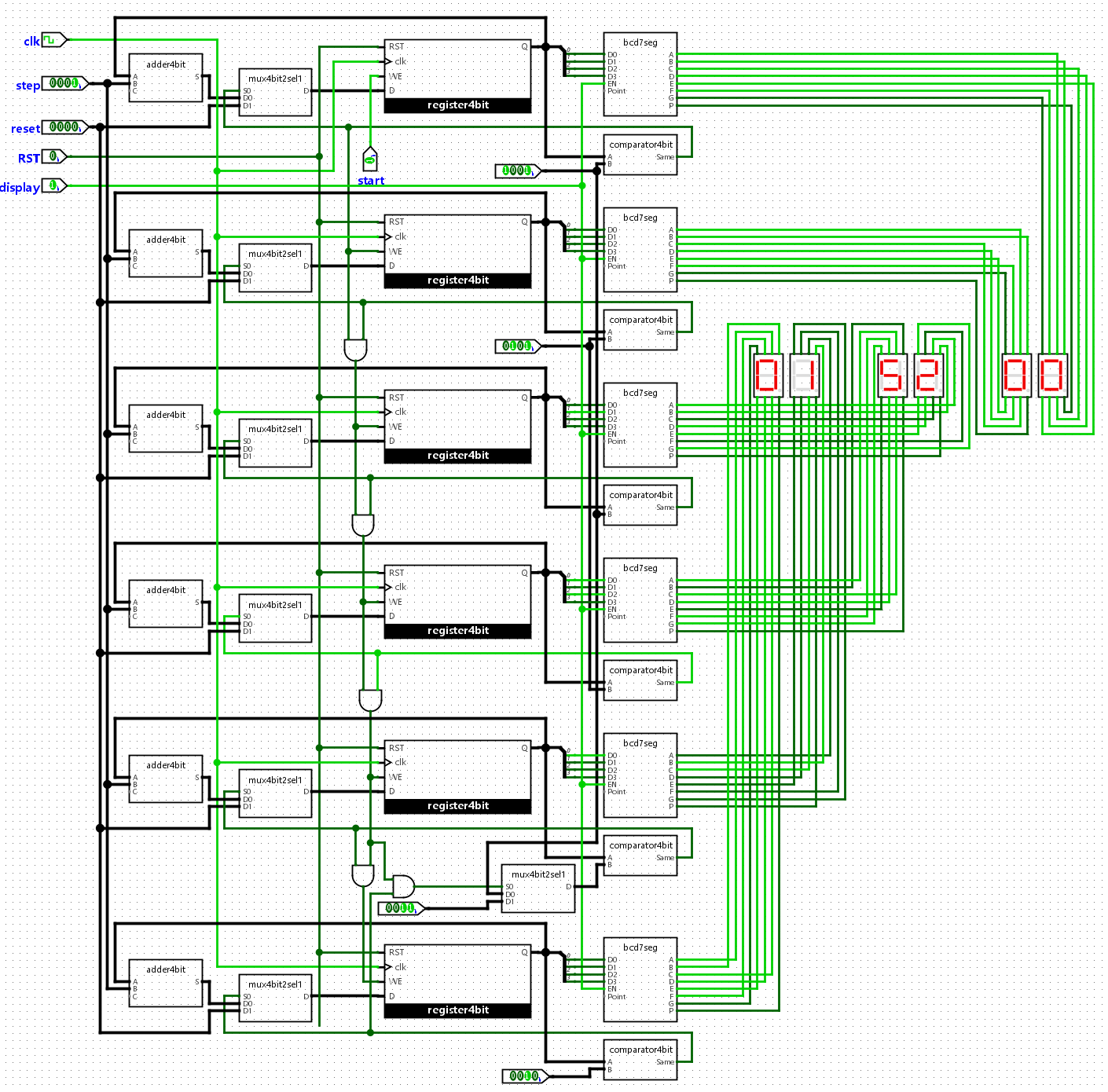

电路结构¶

六个 带使能、带回绕的计数器，共用同一个 \(\textit{clk}\)（同步级联——用进位当下一级使能，不要用前级溢出去当下一级的时钟）：

秒、分、时十位的下一状态与进位仍是：

时个位的回绕条件多一条——不能无条件模 10，否则 23:59:59 会变成 24:00:00：

\(EN\) 决定这一拍要不要加，接到的是寄存器的写使能（不是输出使能，也不是下一级的时钟）；\(\textit{cout}\) 接到下一级的 \(WE\)：

• 秒个：\(WE=1\)（每个时钟都加）

• 秒十：\(WE = (s1=9)\)

• 分个：\(WE = (s1=9)\land(s10=5)\)

• 分十：\(WE = (s1=9)\land(s10=5)\land(m1=9)\)

• 时个：\(WE = (s1=9)\land(s10=5)\land(m1=9)\land(m10=5)\)

• 时十：\(WE = h1.\textit{cout}\)，即上一式再与 \((h1\text{ 回绕})\)

比较器用组合逻辑即可（例如 \(Q=9\) 即 \(Q_3=Q_0=1\) 且 \(Q_2=Q_1=0\)；\(Q=3\) 即 \(Q_1=Q_0=1\) 且 \(Q_3=Q_2=0\)）。回绕用 2 选 1：比较为真选常数 0，否则选加法器输出。时个位的 sel 用上面的「回绕」或项，不要只比 9。

显示是纯组合。每位 \(Q\) → BCD 七段译码 → 一只数码管，六位并排就是 HH:MM:SS。六个寄存器共用 \(RST\) 即可归零。

Logisim 里用 Wiring → Clock 当秒脉冲；仿真时可以把频率调快便于核对。重点核对 00:00:59 → 00:01:00、00:59:59 → 01:00:00、09:59:59 → 10:00:00、19:59:59 → 20:00:00、23:59:59 → 00:00:00。
