组合逻辑电路¶

F3 数字逻辑电路基础 | 一生一芯 v24.07 学习讲义

译码器¶

译码器（decoder）把 \(n\) 位二进制输入翻译成最多 \(2^n\) 路输出信号。

n选1译码器¶

最常见的一类译码器是 n 选 1 译码器（1-of-n decoder）：把输入看成无符号整数 \(i\)，只让第 \(i\) 路输出为 1，其余为 0。

这种「恰好一路为 1」的编码叫独热码（one-hot）。

2-4 译码器¶

2 位输入 \(A_1 A_0\)，4 位输出 \(Y_3 Y_2 Y_1 Y_0\)。行为：输入值 \(i\) 时 \(Y_i = 1\)，其余为 0。

图中 Logisim 当前状态：\(A_1=A_0=0\)，因此只有最上方的与门满足条件，\(Y_0=1\)（绿线为高电平）。

真值表：

逻辑表达式（与真值表、上图连线一致）：

电路结构：

• 两个非门：产生 \(\overline{A_1}\)、\(\overline{A_0}\)

• 四个 2 输入与门：每种输入组合对应一路输出

译码器的级联扩展¶

Cascading of Decoders

在logisim中，可使用子电路功能将一个电路模块进行封装以提升复用性。

将上面的 2-4 译码器封装为一个子电路，命名为 decoder_24。利用译码器的可级联特性，我们可以将两个 decoder_24 级联成一个 3-8 译码器：

注意这里与上面实现的 2-4 译码器略有不同，添加了一个使能输入 EN：

每个与门多接一路 EN，于是

• EN = 0：四路输出全为 0，整片子电路相当于关掉

• EN = 1：行为与无使能的 2-4 完全相同

级联时用最高位 \(A_2\) 当片选：一片接 \(EN = A_2\)（负责 \(Y_4\!\sim\!Y_7\)），另一片接 \(EN = \overline{A_2}\)（负责 \(Y_0\!\sim\!Y_3\)）；\(A_1 A_0\) 并联接到两片。同一时刻只有一片被打开，输出才仍是独热的 3-8 译码。

转码器¶

七段数码管译码器¶

通过门电路实现三位 LED 译码器 | 果冻的猿宇宙

前面的 n 选 1 译码器输出的是独热码（选中哪一路）。七段数码管译码器（7-segment LED decoder）则不同：它把二进制数转码成「字形」，这时输出不再是「第 \(i\) 路为 1」，而是同时驱动多根段选线，拼出人眼可读的数字。因此它属于转码器，而不是独热译码器。

七段数码管由 7 根 LED 段组成，习惯记为 \(A\!\sim\!G\)（有的资料用小写 \(a\!\sim\!g\)）：

    A
  F   B
    G
  E   C
    D   H

这里采用 3 位输入 \(I_2 I_1 I_0\) 表示无符号整数 \(0\!\sim\!7\)，共 8 种字形；每位输出 1 = 点亮该段（共阴极习惯）。

数学原理¶

本质上是设计一个布尔函数。

设计入口只有一张真值表：对每个数字，规定 \(A\!\sim\!G\) 哪些段该亮。输入记 \(I_2 I_1 I_0\)（下表与常见 0–7 字形一致）：

每一段都是输入的一个布尔函数。例如「\(A=1\) 的最小项」对应数字 \(\{0,2,3,5,6,7\}\)，可写成积之和（SOP）；若某段为 0 的行更少，也可以先写 \(\overline{A}\) 再整体取反（往往门更少）。

化简后的一组常用实现：

门电路实现¶

图中 Logisim 当前状态：

四位输入的七段数码管译码器¶

三位输入最多覆盖 \(0\!\sim\!7\)。单个数码管还能较清楚地显示部分字母，因此可以扩成 4 位输入 \(I_3 I_2 I_1 I_0\)，按十六进制显示 \(0\!\sim\!9\) 与 \(A\!\sim\!F\)（对应十进制 10–15）。

数学原理¶

与三位译码器相同：每一段仍是 \(S(I_3,I_2,I_1,I_0)\) 这一个布尔函数，只是变量从 3 个变成 4 个、真值表从 8 行变成 16 行。

设计流程

1. 定字形：先约定 \(0\!\sim\!F\) 各亮哪些段（共阴极：1 = 亮）。

2. 列真值表：\(I_3\) 为最高位；\(0\!\sim\!7\) 与上一节三位表一致，\(8\!\sim\!F\) 按十六进制字形补全。

3. 逐段求式：对 \(A\!\sim\!G\) 分别处理——为 1 的行多就写 SOP（最小项之和），为 0 的行少就先写 \(\overline{S}\) 再取反。

4. 化简：四变量卡诺图（\(4\times4\) 格）、代数定律，或 Q-M 法；目标是缩短积之和 / 和之积。

5. 核对：用 16 种输入逐段对照真值表。

完整真值表（\(0\!\sim\!7\) 见上节；此处列出 \(8\!\sim\!F\)）：

门电路实现¶

参照组合逻辑电路的设计原理，实现的门电路如下：

BCD译码器¶

BCD（Binary-Coded Decimal，二-十进制编码）用 4 位二进制表示一个十进制数字 \(0\!\sim\!9\)，合法码只有：

1010–1111 在 BCD 里非法。因此 BCD → 七段 译码器与前面的十六进制七段译码器同为 4 入 7 出，但设计约定不同：

• 合法输入 0000–1001：显示数字 0–9（字形与上表 \(0\!\sim\!9\) 一致）

• 非法输入 1010–1111：标为无关项（\(X\)）——化简时可任意当成 0/1，换来更少的门；换代价是非法输入时字形不保证

（若作业要求非法时「只亮小数点」，则不能当无关项，需另加非法检测，见文末 tip。）

真值表¶

共阴极：1 = 点亮。\(0\!\sim\!7\) 与三位七段表相同；\(8\)、\(9\) 与十六进制表相同；非法行写 \(X\)。

逻辑表达式¶

对每一段做四变量卡诺图，把 1010–1111 当无关项，可得一组积之和（与上表 \(0\!\sim\!9\) 逐行核对过）：

编码器¶

编码器(encoder)的功能和n选1译码器相反, 它用于将独热码转换成相应的二进制数值。

例如, 一个4-2编码器有4位输入 \(A_3, A_2, A_1, A_0\), 有2位输出 \(Y_1, Y_0\), 其真值表如下. 下表在输入不为独热码时, 输出为X, 表示输出未定义(undefined), 可为任意值：

设计时只需保证独热行正确；其余行的 X 可当无关项，用来化简：

16-4编码器¶

16 路独热输入 \(A_{15}\!\sim\!A_0\)，4 位输出 \(Y_3 Y_2 Y_1 Y_0\)。每一位 \(Y_j\) 是「下标二进制第 \(j\) 位为 1」的那些输入的或：

连接七段数码管译码器¶

将16-4编码器与上面实现的十六进制七段数码管译码器相连，这样就实现了一个编码-译码的闭环：

优先编码器¶

普通编码器要求输入互斥。

若希望多路同时为 1 时仍有确定含义，就要用 优先编码器（priority encoder）：允许输入中出现多个 1，此时最高位的那个 1 优先被编码。

• 输入不全为 0：输出最高位 1 的位置编号

• 输入全为 0：输出未定义（也可另加有效位 V 标明）

4-2 优先编码器¶

4 位输入 \(A_3 A_2 A_1 A_0\)（\(A_3\) 优先级最高），2 位输出 \(Y_1 Y_0\)。表中 X 表示该输入位可为任意值：

和译码器级联时一样，下图在基本优先编码之外加了使能 EN：两路输出各经一个与门被 EN 门控。

优先编码器的扩展¶

目标：用若干片带 EN 的 4-2 优先编码器，拼出 16-4 优先编码器（16 路输入 \(A_{15}\!\sim\!A_0\) → 4 位编号 \(Y_3 Y_2 Y_1 Y_0\)，仍是「最高位的 1 优先」）。

思路与译码器级联相同：先封装可复用的子电路，再用 EN 做片选——正因为上图把输出门控在 EN 上，未选中的片子输出恒为 00，多片结果才能用或门安全地并在一起。

分组¶

把 16 路按优先级从高到低切成 4 组，每组接一片 pe_42（片子管脚仍叫 \(A_3\!\sim\!A_0\)，只是接到不同的全局输入）：

最终编号 \(=\)「组号」\(\|{}\)「组内编号」。例如只有 \(A_{13}=1\)：组号 11、组内对应 \(A_1\) → 输出 1101₂ \(=13\)。

每组是否有请求¶

单片 pe_42 只看本组 4 路，看不到别组有没有人。级联时还要决定：

1. 打开哪一片（生成各片的 EN）

2. 高 2 位组号是多少

这两件事都需要一个更粗的信号：这一组里有没有任意一路为 1。记为 \(V_k\)（valid / 组有效）。它不是最终输出的编号，只是「本组有请求吗」的开关量。

上图没有单独引出有效脚，在片外对每组做一个 4 输入或门 即可：

• \(V_k = 1\)：该组至少有一路请求

• \(V_k = 0\)：该组全空，可以关掉

四个 \(V_k\) 接下来有两处用法：驱动下面的 EN 抑制链，以及再编一次得到高 2 位组号。

高组抑制低组¶

规则很简单：更高组一旦有人（\(V=1\)），就关掉下面所有组。用非门、与门实现：

读法：\(EN_2\) 仅当「第 3 组没人」时为 1；\(EN_1\) 仅当「第 3、2 组都没人」时为 1；以此类推。于是同一时刻至多一片 EN=1，只有「当前最高且确有请求」的那一组在工作。

若还需要总使能，把上面每一式再与总 EN 相与即可（同译码器级联里的 \(EN\cdot A_{n-1}\)）。

拼出 4 位输出¶

• 低 2 位（组内编号）：四片的 \(Y_1\) 相或、\(Y_0\) 相或。未使能片子被 EN 拉成 00，不会污染结果：

• 高 2 位（组号）：对 \((V_3,V_2,V_1,V_0)\) 再做一次 4-2 优先编码（可再实例化一片 pe_42，EN 接 1）：

全无请求时与单片一样，输出约定为未定义；也可另引总有效位 \(V = V_3+V_2+V_1+V_0\)。

最终的实现如图所示：

多路选择器¶

多路选择器（multiplexer, MUX），也叫多路复用器 / 选择器：根据选择端的值，从多路数据端里挑一路送到输出。

译码器回答「选谁」（输出独热选择线）；选择器则在「选谁」之后，把被选中的那一路数据本身传出去。计算机要不断在多种数据来源 / 运算结果之间切换，因此选择器使用频率很高。

单位宽多路选择器¶

一位二选一多路选择器¶

最简单的情形是 1 位 2 选 1：两路数据 \(D_0\)、\(D_1\)，一位选择 \(S\)，一路输出 \(Y\)。约定：

• \(S = 0\) → 输出 \(D_0\)

• \(S = 1\) → 输出 \(D_1\)

真值表（也可把 \(Y\) 直接写成「等于被选中的那一路」）：

观察：\(S=0\) 时 \(Y=D_0\)；\(S=1\) 时 \(Y=D_1\)。写成布尔式：

选择器的电路结构与 n 选 1 译码器 一脉相承：

1. 用 \(S\) 做 1-2 译码：得到选择线 \(\overline{S}\) 与 \(S\)（独热）

2. 两路与门：\(\overline{S}\cdot D_0\)、\(S\cdot D_1\)——未选中的那路被与成 0

3. 一个或门：把两路与门结果并起来，只剩被选中的数据传到 \(Y\)

一位四选一多路选择器¶

把选择端扩成 2 位 \(S_1 S_0\)，就能在 \(D_0\!\sim\!D_3\) 四路里挑一路：

结构仍是：2-4 译码器 → 四路与门（各接一路 \(D_i\)）→ 一个 4 输入或门。译码输出 \(Y_i\)（独热）打开对应的 \(D_i\)。

多位数据的选择器¶

上面都是1 位宽的数据。实际更常见的是「\(w\) 位、\(n\) 选 1」：每一路数据有 \(w\) 根线，选择端仍只需 \(\lceil\log_2 n\rceil\) 位。

同一组选择信号 / 同一片译码器，按位复用——第 \(k\) 位各自做一套「与–或」，但译码出的选择线全部并联共用。

三位四选一多路选择器¶

在 一位四选一 上把位宽扩到 3：四路数据各带 3 根线，选择端仍是 \(S_1 S_0\)，输出 \(Y\) 也是 3 位。

记第 \(i\) 路数据为 \(D_i = D_{i,2} D_{i,1} D_{i,0}\)（\(i=0,1,2,3\)），输出 \(Y = Y_2 Y_1 Y_0\)。每一位独立套用一位四选一的公式，选择线相同：

也就是说：\(S_1 S_0\) 决定「选第几路」，被选中的那一路的三个比特整体搬到 \(Y\)。

实现有两种方式：

1. 共享译码：一片 decoder_24 吃 \(S_1 S_0\)，四根独热选择线并联接到 三组「四与一或」——分别负责 bit0、bit1、bit2



2. 封装复用：把上面的一位四选一封成子电路 mux_41，实例化三片；三片的 \(S_1 S_0\) 并联，第 \(k\) 片的 \(D_0\!\sim\!D_3\) 接各路数据的第 \(k\) 位，输出拼成 \(Y_2 Y_1 Y_0\)



多路选择器的应用¶

可切换进位计数制的七段数码管¶

下面的电路通过5个拨码开关和1个七段数码管，实现了如下功能：

其中4个拨码开关当作数据输入，剩下1个拨码开关作为进位计数制的选择，当选择信号为0时，七段数码管以十进制方式显示数据；当选择信号为1时，七段数码管以十六进制方式显示数据。

可以看出，显示的数值为0-9时，是看不出二者的区别的。但数值来到10-15时，二者的显示结果就不同了：

实现的原理很简单。首先实现一个八位二选一多路选择器：

然后将BCD译码器和十六进制七段数码管译码器的输出接入即可。

另外，由于这里是二选一，也可以不用段选上的 MUX：用 1-2 译码器（或直接用 \(S\) 与 \(\overline{S}\)）分别接到两片译码器的 EN——\(S=0\) 只打开 BCD，\(S=1\) 只打开十六进制；未使能那片输出全 0，两路段选再按位或接到七段管，效果与八位 2 选 1 等价。

比较器¶

比较器(comparator)，用于检查两个输入是否完全一致。

由于每个异或门（和同或门）已经具备比较一位数据的功能，因此只需要将多个异或门（和同或门）组合起来，就可以比较多个位数的数据。

下面是一个四位比较器：

两个输入一致时LDE灯亮起，否则熄灭。

加法器¶

加法是算术运算的基础，因此加法器（adder）是数字电路里的重要组件。

半加器¶

半加器（half adder, HA）只有两个加数 \(A\)、\(B\)，输出本位和 \(S\) 与进位 \(C\)。没有进位输入，所以叫「半」——还不足以单独扛多位加法的中间位。

\(S\) 在两加数不同时为 1；\(C\) 仅在两加数都为 1 时为 1：

电路就是一个异或门加一个与门：

一位全加器¶

多位相加时，低位产生的进位必须参与高位运算，因此需要带进位输入的加法单元——全加器（full adder, FA）：

真值表如下：

• \(S\)：\(A,B,C_{in}\) 里 1 的个数为奇数时为 1（三输入异或 / 奇校验）

• \(C_{out}\)：至少两个为 1 时产生进位（多数表决）

\(C_{out}\) 也可写成便于用半加器拼装的形式：

要么 \(A\)、\(B\) 本身就进位（\(AB\)），要么本位「半加和」为 1 且又吃到了 \(C_{in}\)。

用半加器拼全加器

两片 HA + 一个或门即可：

1. 第一片 HA：对 \(A\)、\(B\) 半加 → 中间和 \(S_1 = A\oplus B\)，中间进位 \(C_1 = AB\)

2. 第二片 HA：对 \(S_1\) 与 \(C_{in}\) 半加 → 最终 \(S = S_1\oplus C_{in}\)，中间进位 \(C_2 = S_1\cdot C_{in}\)

3. \(C_{out} = C_1 + C_2\)

与上面两式完全一致，只是把「异或 / 与」复用成了现成的 HA 子电路。

接到多位

把 \(n\) 个全加器按位排开：第 \(i\) 位的 \(C_{out}\) 接到第 \(i+1\) 位的 \(C_{in}\)，最低位 \(C_{in}\) 通常接 0。进位像波浪一样往高位传，就是后面的行波进位加法器（ripple-carry adder, RCA）。

多位全加器¶

将一位全加器进行级联，就可以得到多位全加器。下面是一个四位行波进位加法器(4-bit ripple-carry adder, 4-bit RCA)，使用LED指示是否产生溢出：

级联的思路很简单，将低位全加器的进位输出接到高位全加器的进位输入即可，和加法的进位传递方式一致：

减法器¶

减法与加法对称：加法传进位（carry），减法传借位（borrow）。设计套路相同——先一位半减 / 全减，再级联成多位行波借位减法器。

计算 \(A - B\)（\(A\) 被减数，\(B\) 减数）；差记 \(D\)，借位输入 / 输出记 \(B_{in}\) / \(B_{out}\)。

半减器¶

半减器（half subtractor, HS）只有 \(A\)、\(B\)，无低位借位。输出本位差 \(D\) 与向高位的借位 \(B_{out}\)。

\(D\) 仍是「两比特不同则为 1」；\(B_{out}\) 仅在「不够减」（\(A=0\) 且 \(B=1\)）时为 1：

差与和的异或式相同；借位是 \(\overline{A}B\)，进位是 \(AB\)——差在被减数取反再与。

一位全减器¶

多位减法时低位可能向上借，因此需要 全减器（full subtractor, FS）：在半减基础上增加借位输入 \(B_{in}\)。

真值表：

• \(D\)：与全加器的 \(S\) 同形——\(A,B,B_{in}\) 的奇校验（三输入异或）

• \(B_{out}\)：在「\(A\) 不够支付 \(B\) 与 \(B_{in}\)」时产生——化简后为三项积之和

\(B_{out}\) 也常写成便于用半减器拼装的形式：

要么本位 \(A < B\) 直接产生借位（\(\overline{A}B\)），要么本位差为 0（\(A\) 与 \(B\) 相同）却又被低位借走，于是继续向上借。

用半减器拼全减器¶

两片 HS + 一个或门，对偶于「两片 HA 拼 FA」：

1. 第一片 HS：对 \(A\)、\(B\) 半减 → \(D_1 = A\oplus B\)，\(B_1 = \overline{A}B\)

2. 第二片 HS：对 \(D_1\) 与 \(B_{in}\) 半减 → \(D = D_1\oplus B_{in}\)，\(B_2 = \overline{D_1}\,B_{in}\)

3. \(B_{out} = B_1 + B_2\)

四位行波借位减法器¶

与多位全加器一样：把 4 个全减器按位排开，第 \(i\) 位的 \(B_{out}\) 接到第 \(i+1\) 位的 \(B_{in}\)；最低位 \(B_{in}\) 接 0。借位从低位向高位「波浪」传递，称为行波借位减法器（ripple-borrow subtractor）。

• 输出 \(D_3 D_2 D_1 D_0\)：按无符号解释的差（若未发生向更高位的借位）

• 最高位 \(B_{out}\)：为 1 表示 \(A < B\)，无符号意义下「不够减」——可用 LED 指示，对应讲义里「是否产生借位」

可以看出与RCA的结构几乎完全一致，只是把进位输入/输出改为了借位输入/输出。

现代计算机的整数编码与运算¶

前面的 RCA 和 RBS 默认把比特串当成无符号数。

要表示负数，先有编码约定，再谈「按该约定做加法」的电路。

原码加法器、反码加法器，以及补码加法上的溢出检测。补码本身可直接用 RCA。

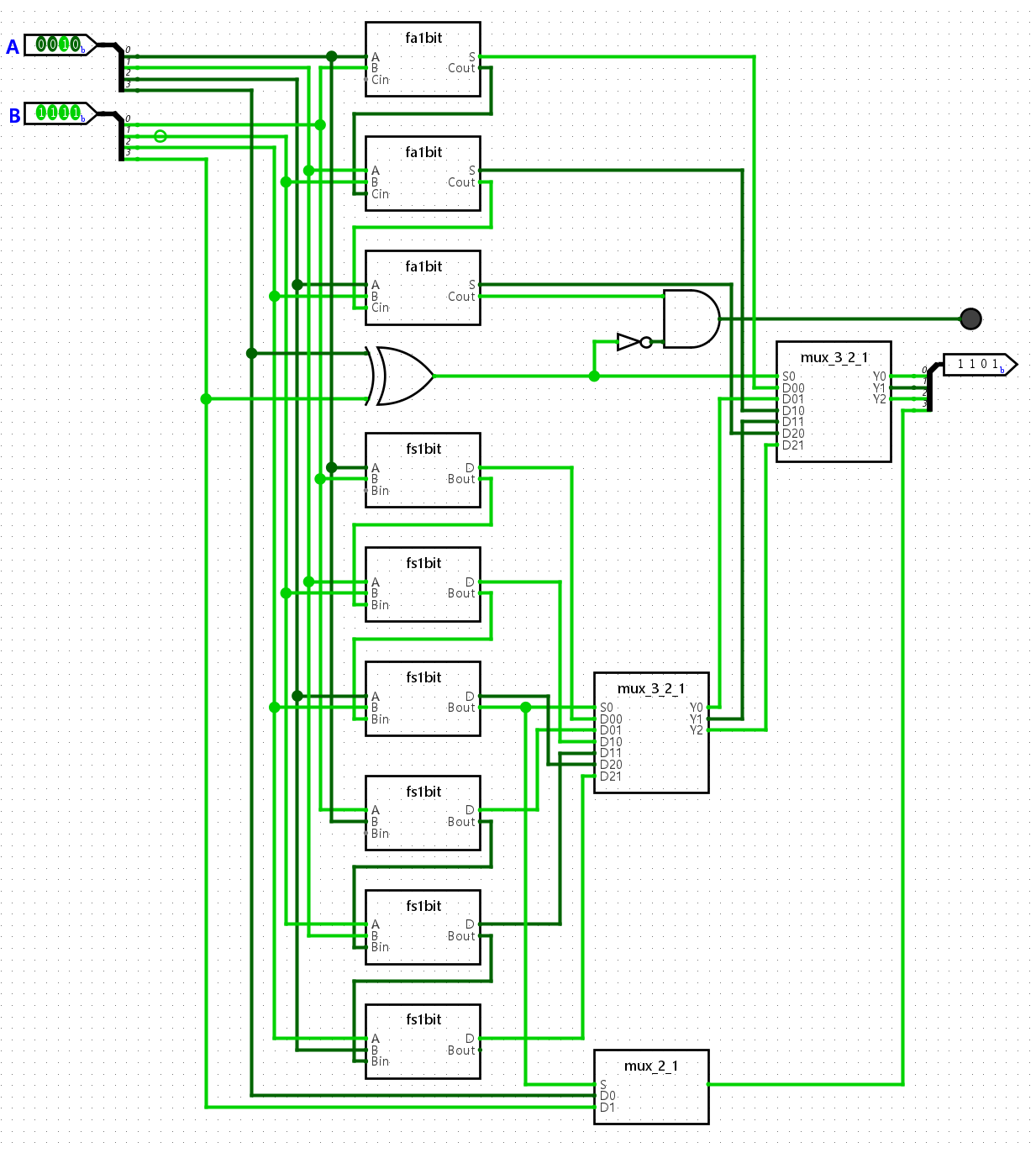

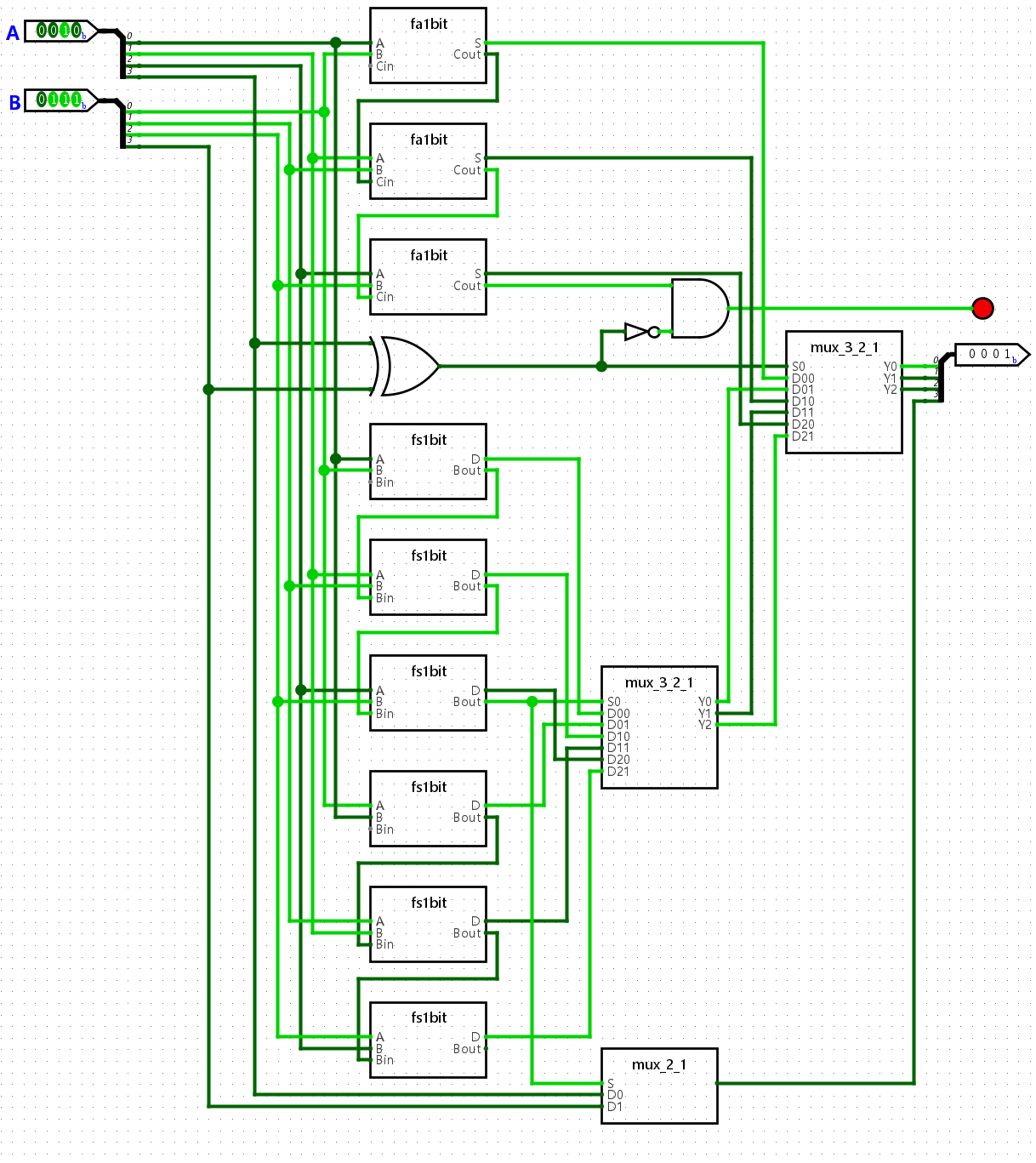

原码加法器¶

原码（sign-and-magnitude）：最高位为符号（0 正 / 1 负），其余为绝对值。

不能对整串比特直接使用 RCA。按符号分为三种情况：

因此原码加法器 = 绝对值通路上的加法器 + 减法器 + 多路选择，外加符号逻辑：

1. 拆开符号位 \(S_A,S_B\) 与幅度 \(M_A,M_B\)

2. 同号（\(S_A = S_B\)）：\(M = M_A + M_B\)（RCA），结果符号 \(= S_A\)

3. 异号（\(S_A \neq S_B\)）：用行波借位减法器比较并相减，分两种情况：

   • 若 \(M_A \ge M_B\) 则 \(M = M_A - M_B\)、符号取 \(S_A\)

   • 若 \(M_A < M_B\) 则 \(M = M_B - M_A\)、符号取 \(S_B\)

   \(A - B\) 行波借位减法模块的借位输出用于符号位与两种减法情况的选择控制

4. 拼回 \(\{符号, M\}\)；可用多余七段管显示负号（符号为 1 时亮 -）

5. 幅度溢出检测：在同号相加且幅度进位 \(C_{out} = 1\) 时为真，即 \(\overline{(S_A \oplus S_B)} \cdot C_{out}\)

同号走「加」、异号走「减」，数据通路选择基于控制信号的意义使用对应位数多路选择器即可。

反码加法器¶

反码（ones’ complement）：正数同原码；负数 = 对应正数原码按位取反（含符号位习惯下的全比特翻转）。

多数时候「当普通二进制加」符号也能对，但会出现：

• 互为相反数 → 全 1，解释为 \(-0\)

• 带 \(-0\) 再运算、或一般「有负数参与」时，RCA 结果相对真值常偏 1（需要修正）

有两种搭法：

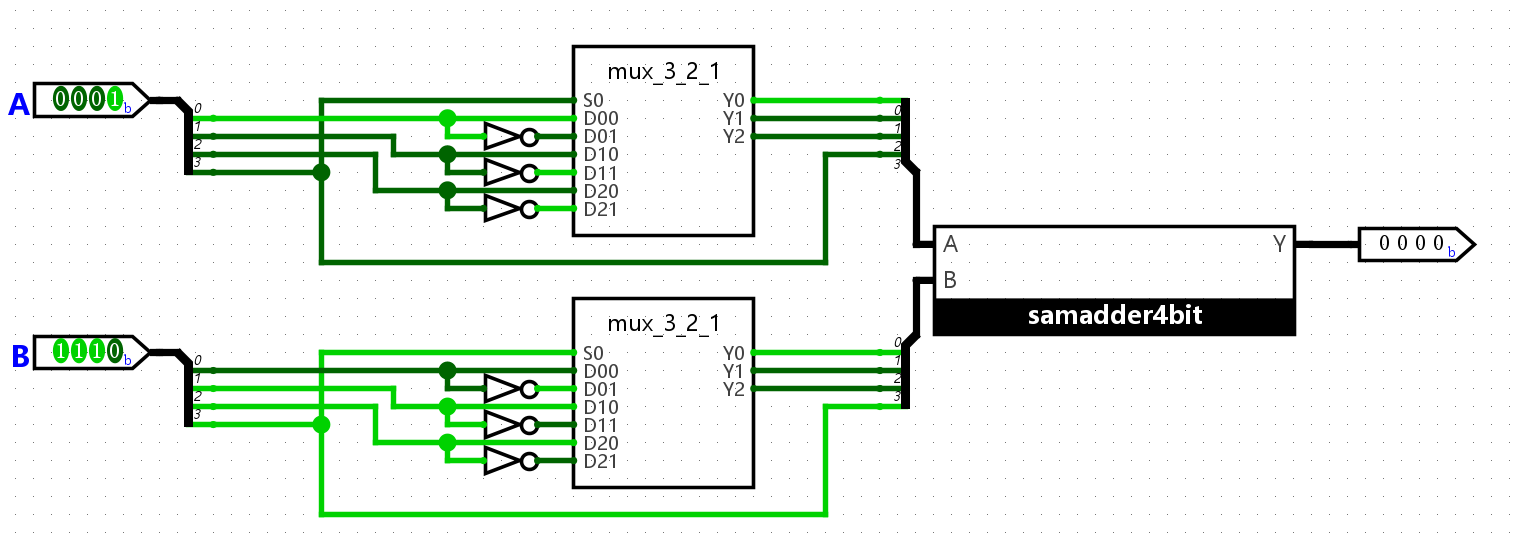

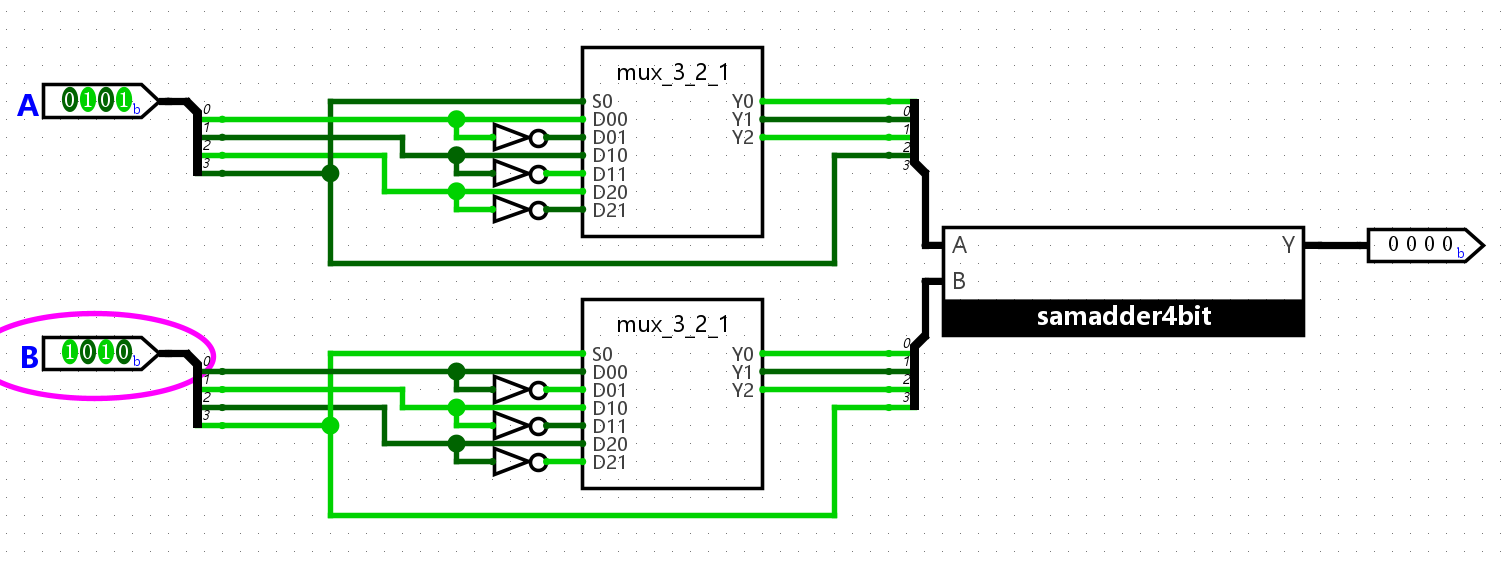

经原码绕行¶

1. 先反码转化真值等价的原码（正数照抄；负数先按反码定义还原幅度）

2. 送入原码加法器

3. 结果再变回反码

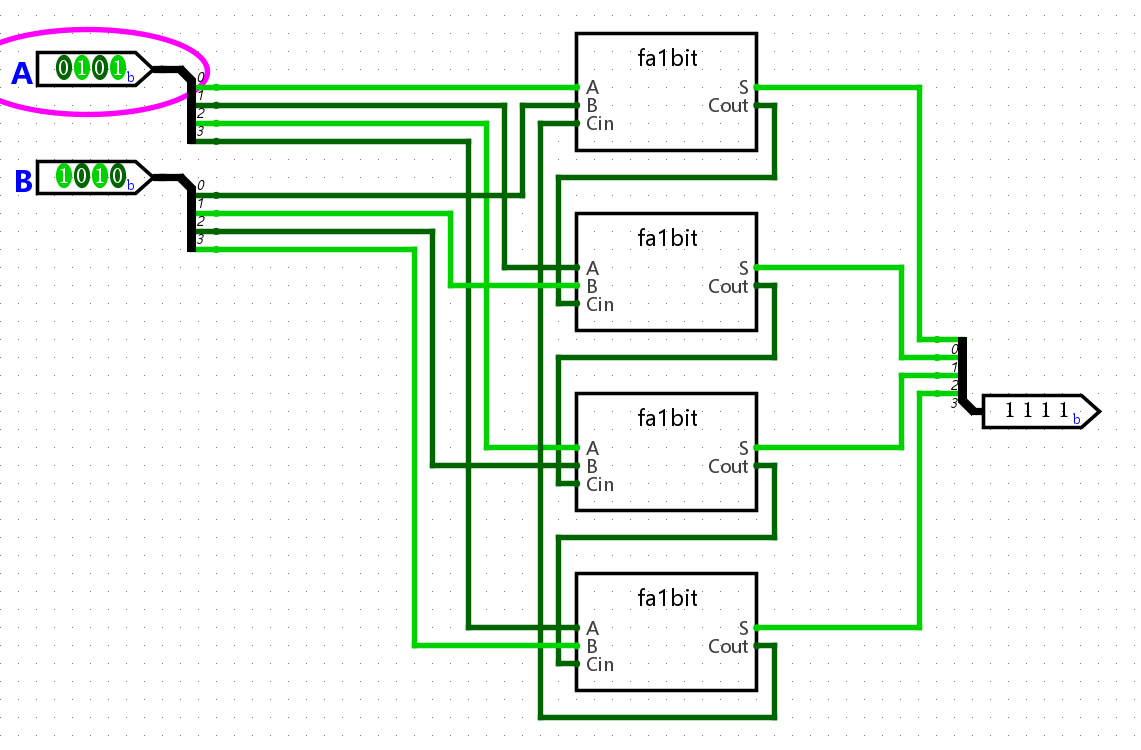

RCA + 循环进位¶

对两个反码直接做 RCA，设最高进位为 \(C_{out}\)：

1. 若 \(C_{out} = 0\)：和就是反码结果

2. 若 \(C_{out} = 1\)：把该进位再加回最低位（相当于对 RCA 的和再 \(+1\)）——这就是「在 RCA 上加一点电路」的常见修法

可把 \(C_{out}\) 接回最低位 \(C_{in}\) 做第二次加，或用一小段「和 + \(C_{out}\)」的增量电路。用 3～4 位例子扫一遍异号 / \(-0\) 边界，核对修正后是否与十进制一致。

补码加法器及其溢出检测¶

补码（two’s complement）：正数同原码；负数 = 对应正数按位取反再加一。\(n\) 位补码范围是 \(-2^{n-1}\!\sim\!+2^{n-1}-1\)（4 位即 \(-8\!\sim\!+7\)），且只有一种零 0000。

相对原码 / 反码，补码的电路结论很干脆：

因此「补码加法器」在门级上就是：把操作数整段（含符号位）送进已有 RCA，和的 MSB 即结果符号——不必像原码那样另拼符号通路，也不必像反码那样做循环进位。

纯加法¶

1. 输入 \(A\)、\(B\) 按补码解释（拨码开关拨的就是补码比特串）

2. \(n\) 位 RCA：最低 \(C_{in}=0\)，进位链从低到高照常级联

3. 输出 \(S\)：整段按补码读真值；符号 = \(S_{n-1}\)，无需符号 MUX

实例化已有 4 位 RCA → \(A/B\) 各接 4 位拨码 → \(C_{in}\) 接地 → 和接七段 / 探针；先不接溢出灯，确认算术对再加 \(V\)。

加减合一¶

数学上 \(A-B = A+(-B)\)，而 \((-B)\) 的补码 = \(\overline{B}+1\)，故：

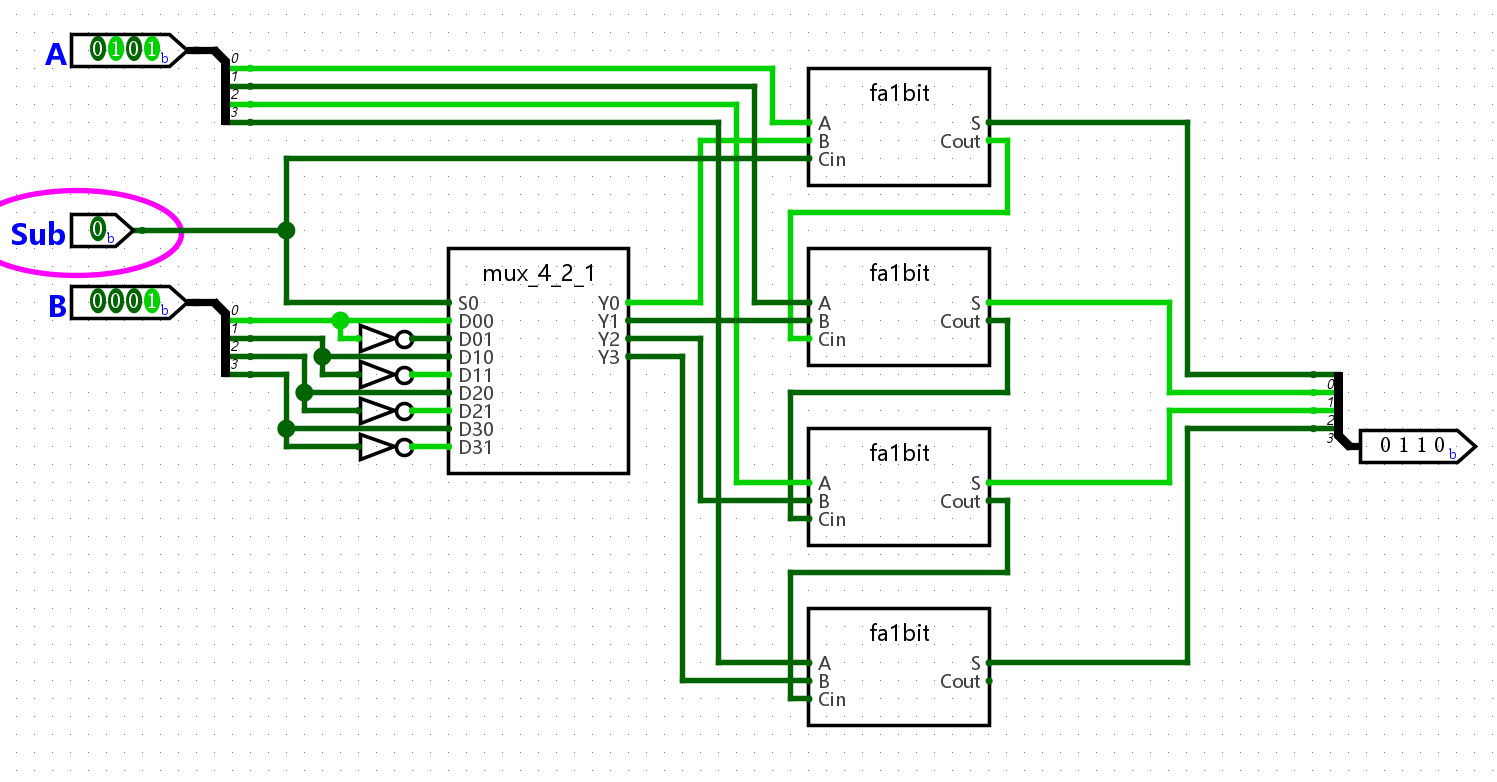

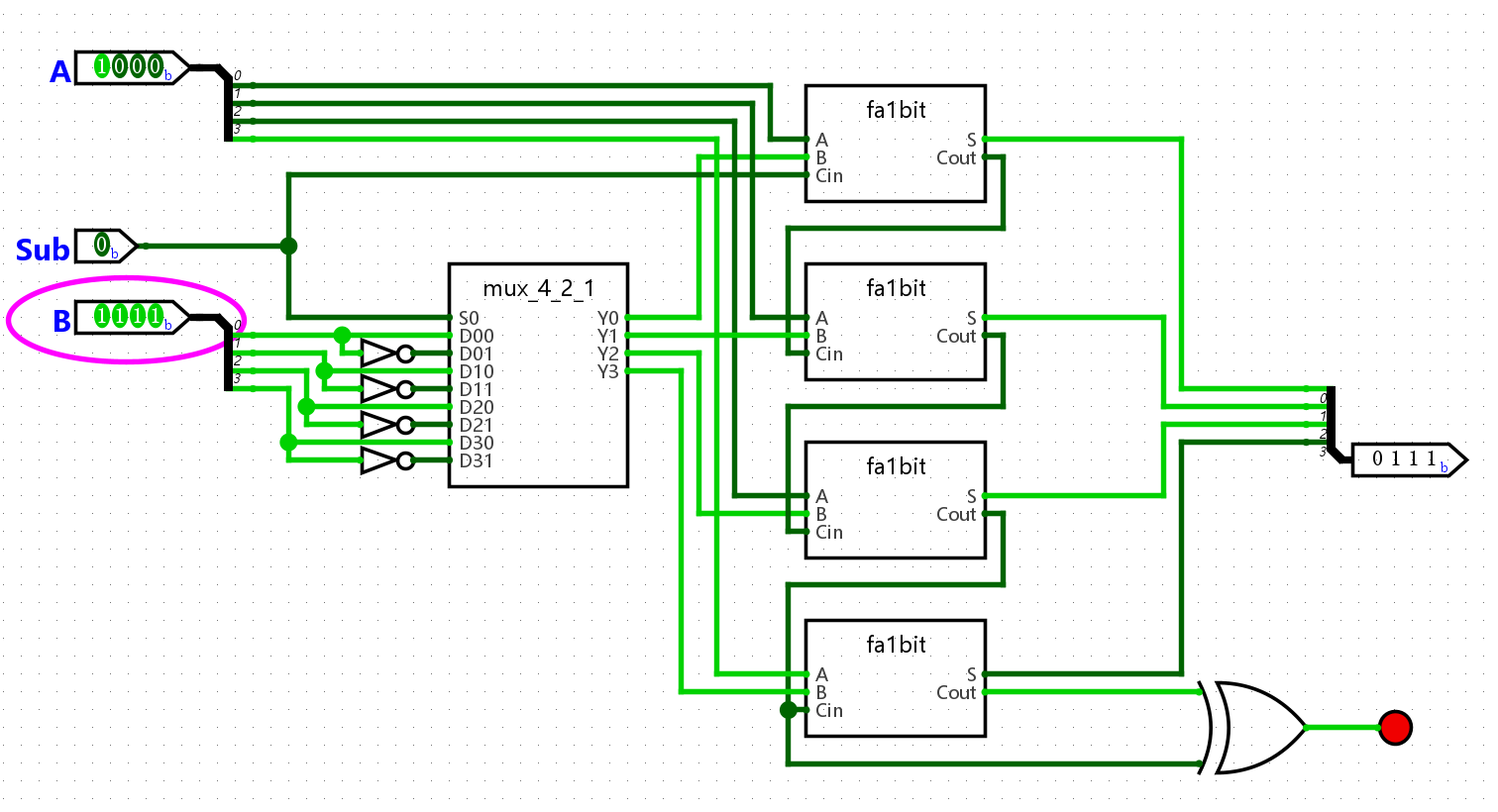

电路（加减合一）：

1. 对 \(B\) 的每一位接异或门，控制端记 \(\texttt{Sub}\)（0 加 / 1 减）：\(\texttt{Sub}=1\) 时送 \(\overline{B}\)，否则送 \(B\)

2. RCA 最低 \(C_{in}\) 接 \(\texttt{Sub}\)（减时相当于再 \(+1\)）

3. 同一套 RCA 完成加 / 减

这就是 ALU 里常见加减单元的雏形：

溢出检测¶

补码表示范围有限；越过「最大正 ↔ 最小负」边界即溢出（overflow）——\(S\) 的比特仍在，但按补码解释已与数学和不符。直觉：两正相加得到符号为 1，或两负相加得到符号为 0。

记符号位下标为 \(n-1\)。符号位那一级全加器有进位入 \(C_{in}^{(n-1)}\)、进位出 \(C_{out}\)（整链最高进位），和的符号为 \(S_{n-1}\)，操作数符号为 \(A_{n-1},B_{n-1}\)。

两种等价常用判据：

1. 符号规则：两正得负，或两负得正

（做减法时，参与判据的「第二操作数」应是送进 RCA 的那个加数，即已取反后的 \(\overline{B}\)；或直接用下面的进位异或式，不牵涉符号改写。）

1. 符号位进位：符号位进位入、出不同

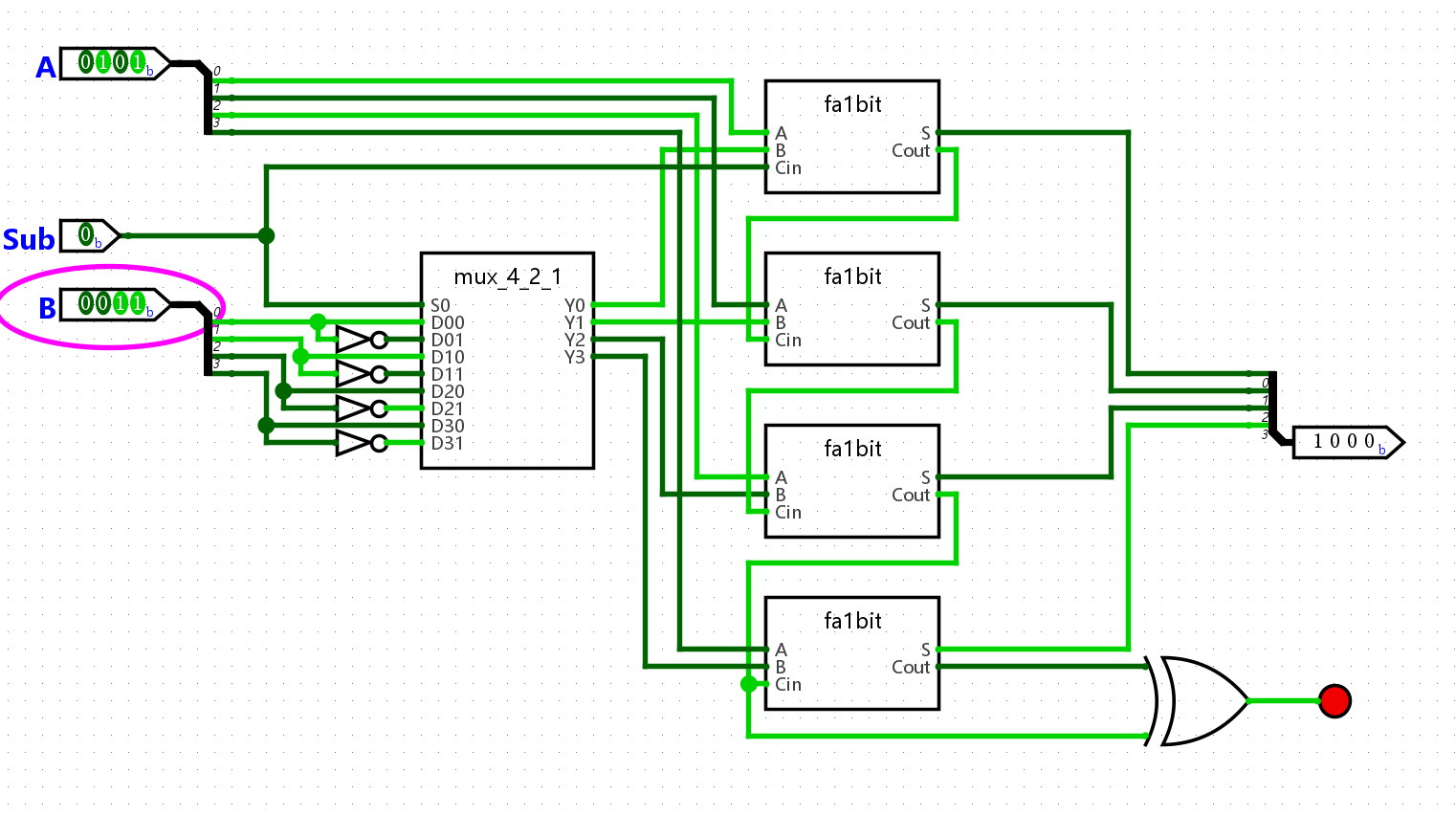

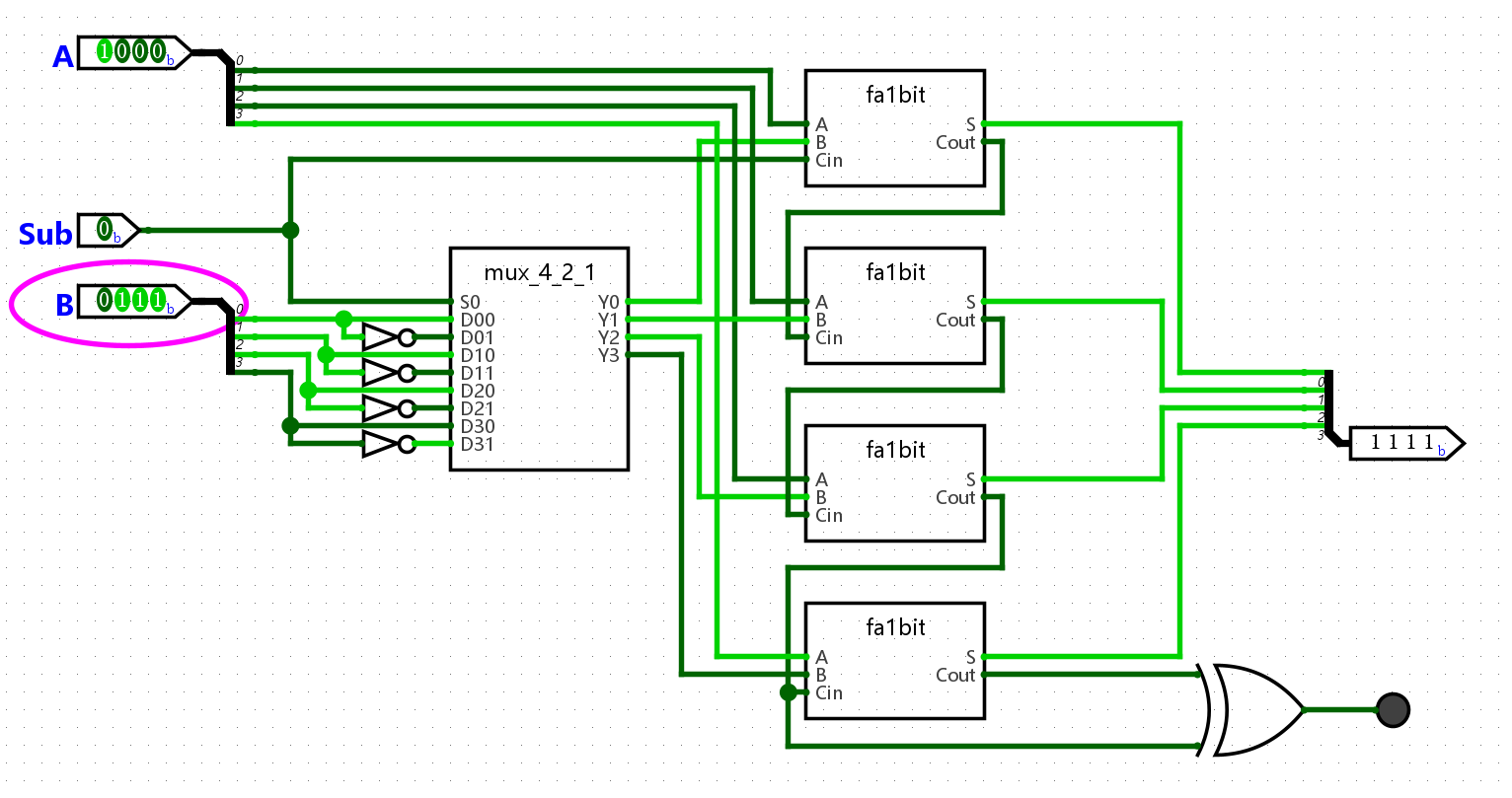

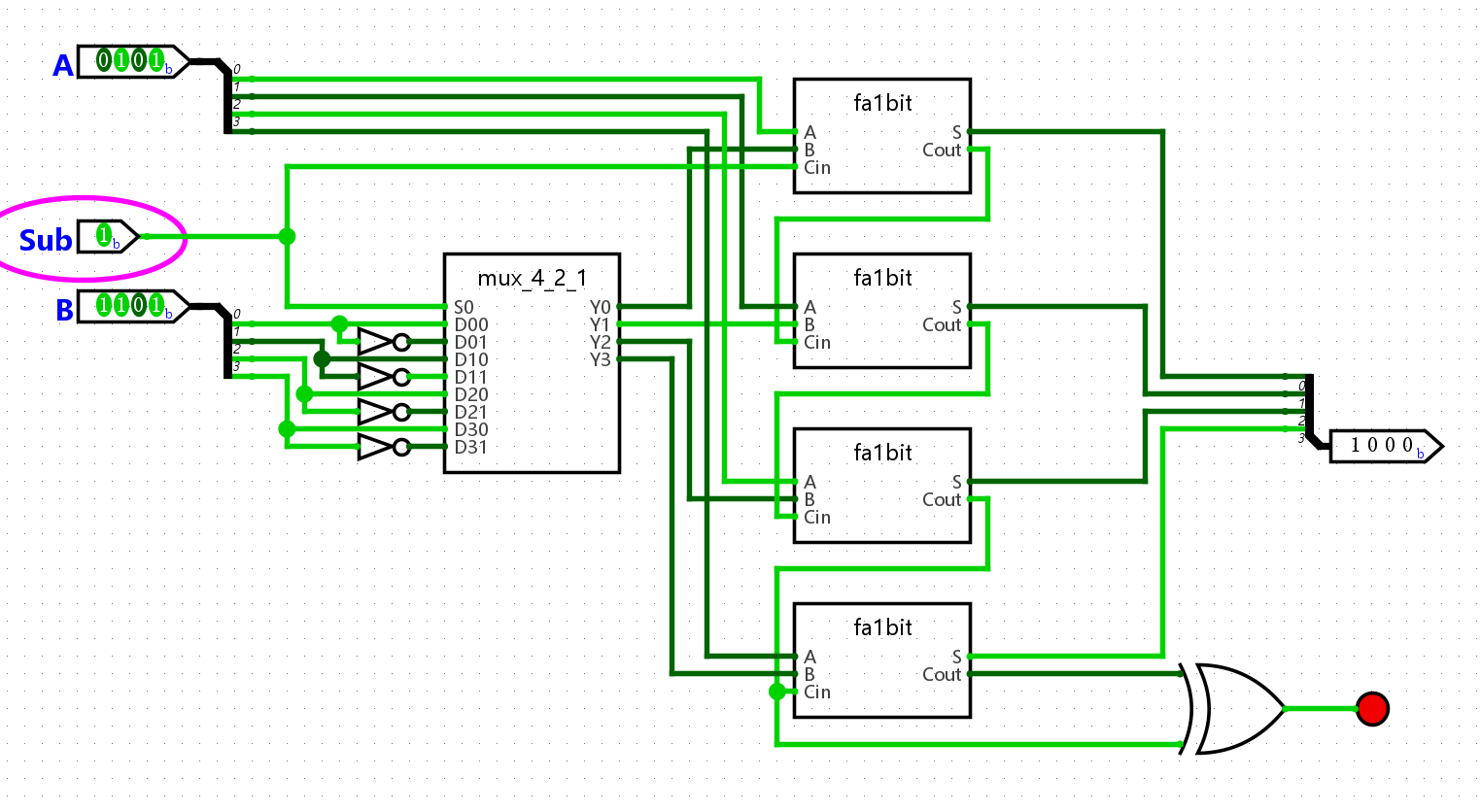

在 4 位 RCA 上引出符号位全加器的 \(C_{in}\) 与 \(C_{out}\)，异或后接 LED 即可：

无符号进位 vs 有符号溢出

最高 \(C_{out}\) = 无符号进位；补码溢出是 \(V\)（LED灯）。

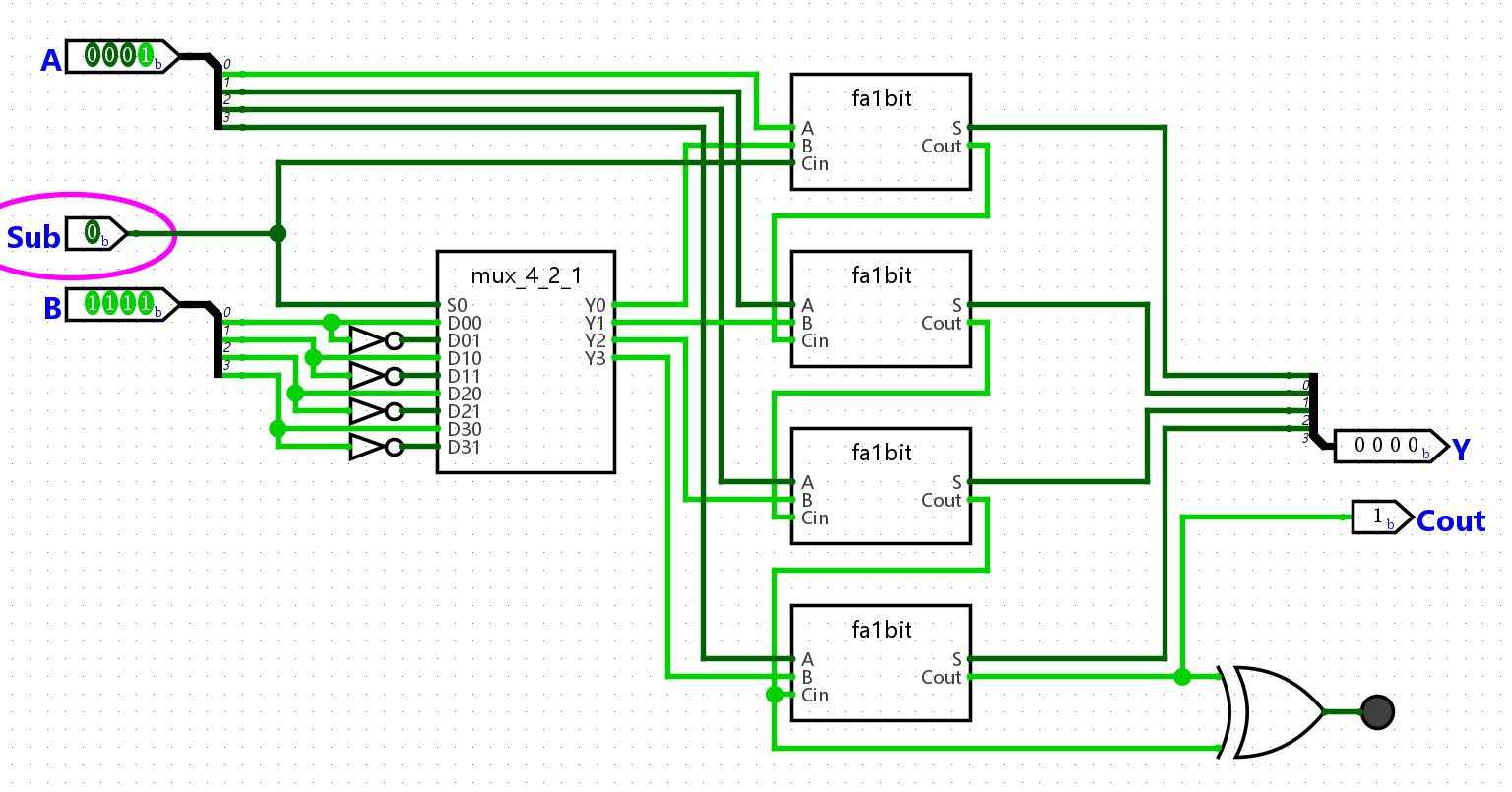

例如 1111+0001：无符号有进位，补码是 \((-1)+1=0\)，\(V=0\)：
